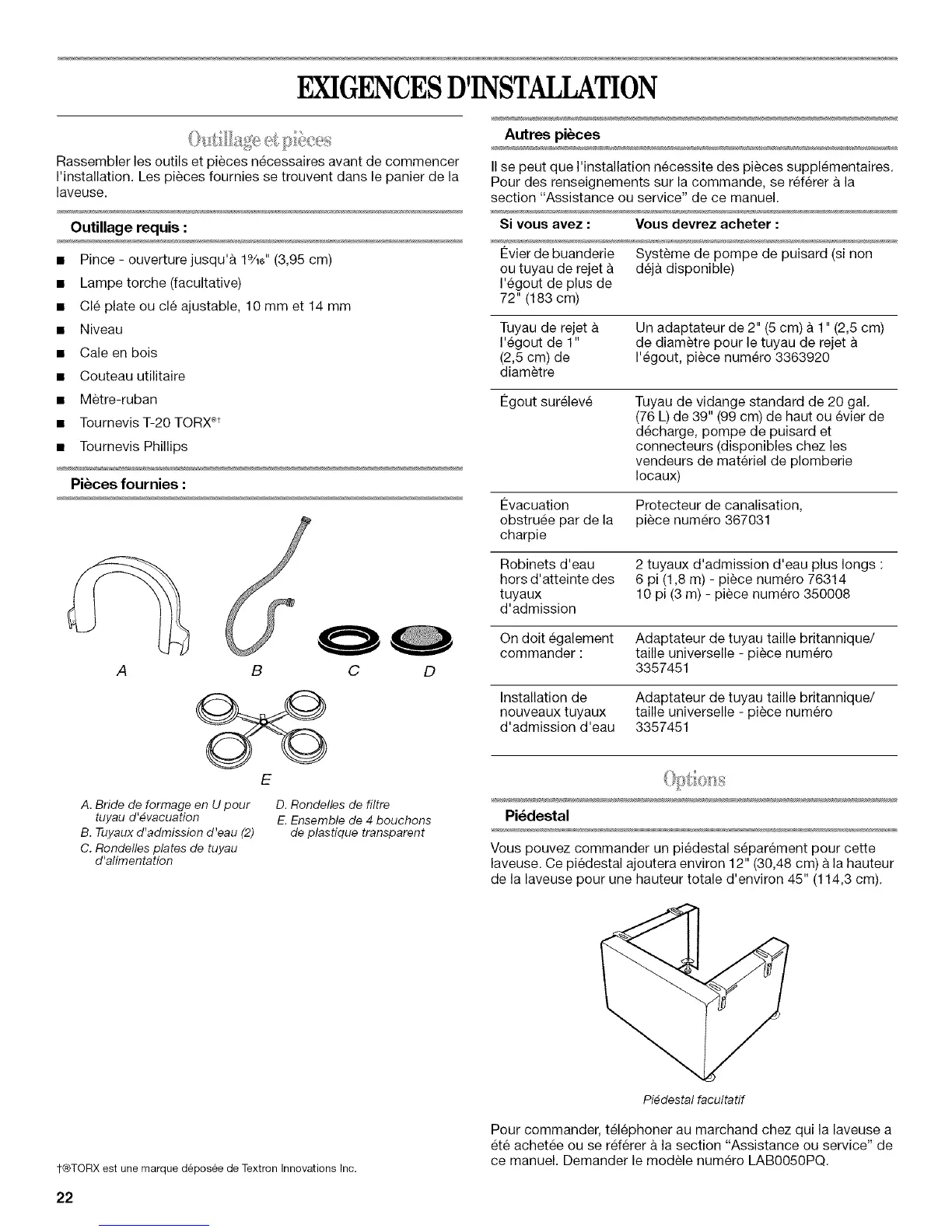

EKIGENCESD'INSTALLATION
Rassembler les outils et pieces necessaires avant de commencer
I'installation. Les pieces fournies se trouvent dans le panier de la
laveuse.
Outillage requis :
• Pince - ouverture jusqu'a 19/16'' (3,95 cm)
• Lampetorche (facultative)
• Cle plate ou cle ajustable, 10 mm et 14 mm
• Niveau
• Cale en bois
• Couteau utilitaire
• Metre-ruban
• TournevisT-20 TORX®t
• Tournevis Phillips
Pi_ces fournies :
Autres pi_ces
II se peut que I'installation necessite des pieces supplementaires.
Pour des renseignements sur la commande, se referer a la
section "Assistance ou service" de ce manuel.
Si vous avez : Vous devrez acheter :
Evier de buanderie Syst_me de pompe de puisard (si non
ou tuyau de rejet a deja disponible)
I'egout de plus de
72" (183 cm)
Tuyau de rejet
I'egout de 1"
(2,5 cm) de
diam_tre
Un adaptateur de 2" (5 cm) a 1" (2,5 cm)
de diametre pour le tuyau de rejet
I'egout, piece num@o 3363920
12gout sureleve Tuyau de vidange standard de 20 gal.
(76 L) de 39" (99 cm) de haut ou evier de
d_charge, pompe de puisard et
connecteurs (disponibles chez les
vendeurs de materiel de plomberie
Iocaux)
Evacuation Protecteur de canalisation,
obstruee par de la piece num@o 367031
charpie
Robinets d'eau 2 tuyaux d'admission d'eau plus longs :
hors d'atteinte des 6 pi (1,8 m) - piece numero 76314
tuyaux 10 pi (3 m) - piece num@o 350008
d'admission
On dolt egalement Adaptateur de tuyau taille britannique/
commander : taille universelle - piece numero
3357451
Installation de Adaptateur de tuyau taille britannique/
nouveaux tuyaux taille universelle - piece numero
d'admission d'eau 3357451
A
O
B
E
C D
A. Bride de formage en U pour
tuyau d'_vacuation
B. Tuyaux d'admission d'eau (2)
C. Rondelles plates de tuyau
d'alimentation
D. Rondelles de filtre
E. Ensemble de 4 bouchons
de plastique transparent
Pi_destal
Vous pouvez commander un piedestal separement pour cette
laveuse. Ce piedestal ajoutera environ 12" (30,48 cm) a la hauteur
de la laveuse pour une hauteur totale d'environ 45" (114,3 cm).
t®TORX est une marque depos6e de Textron Innovations Inc.
Pi_destal facultatif
Pour commander, telephoner au marchand chez qui la laveuse a
ete achetee ou se referer a la section "Assistance ou service" de
ce manuel. Demander le modele num@o LAB0050PQ.
22
