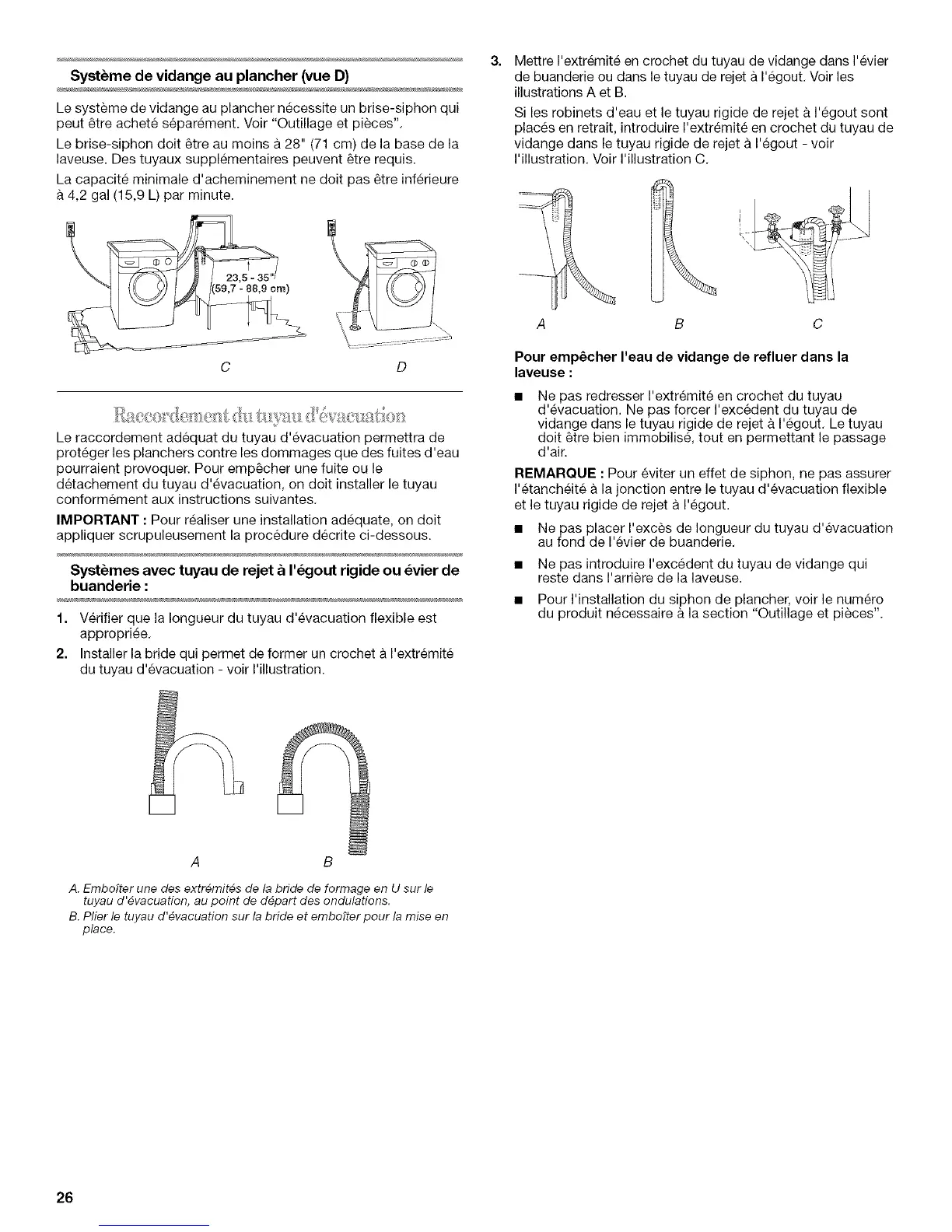

Syst_me de vidange au plancher (vue D)
Le systeme de vidange au plancher necessite un brise-siphon qui
peut _tre achete separement. Voir "Outillage et pieces".
Le brise-siphon dolt _tre au moins a 28" (71 cm) de la base de la
laveuse. Des tuyaux supplementaires peuvent _tre requis.
La capacite minimale d'acheminement ne dolt pas _tre inferieure
4,2 gal (15,9 L) par minute.
C D
Le raccordement adequat du tuyau d'evacuation permettra de
proteger les planchers centre les dommages que des fuites d'eau
pourraient provoquer. Pour emp_cher une fuite ou le
detachement du tuyau d'evacuation, on dolt installer le tuyau
conformement aux instructions suivantes.
IMPORTANT : Pour realiser une installation adequate, on dolt
appliquer scrupuleusement la procedure decrite ci-dessous.
Syst_mes avec tuyau de rejet & I'_jout rigide ou _vier de
buanderie :
1. Verifier que la Iongueur du tuyau d'evacuation flexible est
appropriee.
2. Installer la bride qui permet de former un crochet a I'extremit6
du tuyau d'evacuation - voir I'illustration.
3=
Mettre I'extremite en crochet du tuyau de vidange dans I'evier
de buanderie ou dans le tuyau de rejet a I'egout. Voir les
illustrations A et B.
Si les robinets d'eau et le tuyau rigide de rejet & I'egout sent
places en retrait, introduire I'extr_mite en crochet du tuyau de
vidange dans le tuyau rigide de rejet a I'egout - voir
I'illustration. Voir I'illustration C.
C
Pour emp6cher I'eau de vidange de refluer darts la
laveuse :
Ne pas redresser I'extremite en crochet du tuyau
d'evacuation. Ne pas forcer I'excedent du tuyau de
vidange dans le tuyau rigide de rejet & I'egout. Le tuyau
dolt 6tre bien immobilis& tout en permettant le passage
d'air.
REMARQUE : Pour eviter un effet de siphon, ne pas assurer
I'etancheite a la jonction entre le tuyau d'evacuation flexible
et le tuyau rigide de rejet a I'egout.
• Ne pas placer I'exces de Iongueur du tuyau d'evacuation
au fond de I'evier de buanderie.
• Ne pas introduire I'excedent du tuyau de vidange qui
reste darts I'arriere de la laveuse.
• Pour I'installation du siphon de plancher, voir le numero
du produit necessaire a la section "Outillage et pieces".
A B
A. Embotter une des extr#mit_s de la bride de fermage en U sur le
tuyau d'#vacuation, au point de d_part des ondulations.
B. Plier le tuyau d'_vacuation sur la bride et embo_ter pour la raise en
place.
26
