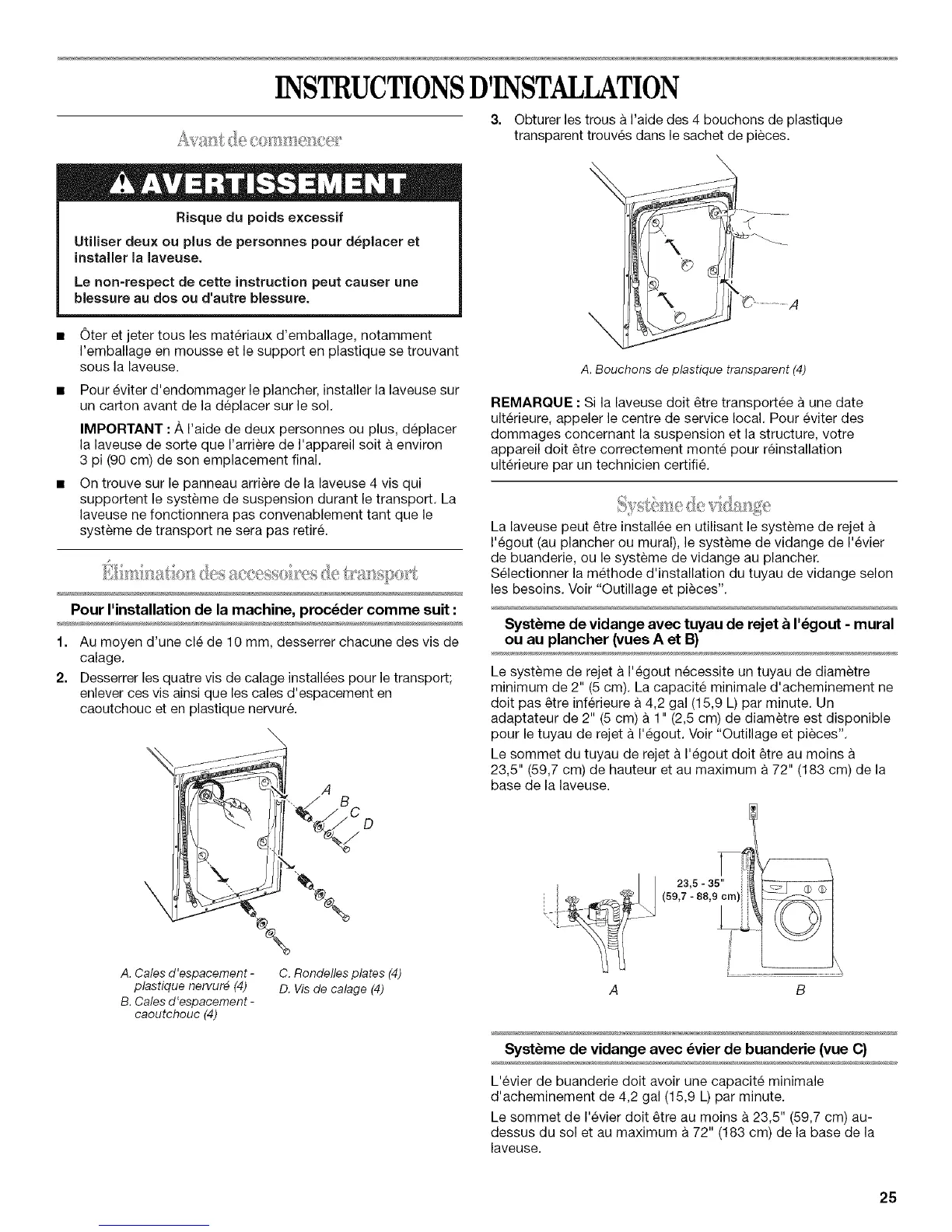

INSTRUCTIONSD'INSTALLATION
3. Obturer les trous & I'aide des 4 bouchons de plastique
transparent trouves dans le sachet de pieces.
Risque du poids exceseif
Utilieer deux ou plus de pereonnes pour d_placer et
installer la laveuee.
Le non-respect de cette instruction peut causer une
blessure au dos ou d'autre blessure.
Oter et jeter tousles materiaux d'emballage, notamment
I'emballage en mousse et le support en plastique se trouvant
sous la laveuse.
Pour eviter d'endommager le plancher, installer la laveuse sur
un carton avant de la deplacer sur le sol.
IMPORTANT : ,&,I'aide de deux personnes ou plus, deplacer
la laveuse de sorte que I'arriere de I'appareil soit & environ
3 pi (90 cm) de son emplacement final.
On trouve sur le panneau arriere de la laveuse 4 vis qui
supportent le systeme de suspension durant le transport. La
laveuse ne fonctionnera pas convenablement tant que le
systeme de transport ne sera pas retir&
Pour I'installation de la machine, proc_der comme suit :
1. Au moyen d'une cle de 10 mm, desserrer chacune des vis de
calage.
2. Desserrer les quatre vis de calage installees pour le transport;
enlever ces vis ainsi que les cales d'espacement en
caoutchouc et en plastique nervur&
\
\
A. Cales d'espacement -
plastique nervure (4)
B. Cales d'espacement -
caoutchouc (4)
C. Rondelles plates (4)
D. Vis de calage (4)
\
A. Bouchons de plastique transparent (4)
REMARQUE : Si la laveuse dolt _tre transportee a une date
ulterieure, appeler le centre de service local. Pour eviter des
dommages concernant la suspension et la structure, votre
appareil dolt _tre correctement monte pour reinstallation
ulterieure par un technicien certifi&
La laveuse peut _tre installee en utilisant le systeme de rejet &
I%gout (au plancher ou mural), le systeme de vidange de I%vier
de buanderie, ou le systeme de vidange au plancher.
Selectionner la methode d'installation du tuyau de vidange selon
les besoins. Voir "Outillage et pieces".
Syst_me de vidange avec tuyau de rejet & I'_gout - mural
ou au plancher (vues A et 13}
Le systeme de rejet & I'egout necessite un tuyau de diametre
minimum de 2" (5 cm). La capacite minimale d'acheminement ne
dolt pas _tre inferieure a 4,2 gal (15,9 L) par minute. Un
adaptateur de 2" (5 cm) a 1" (2,5 cm) de diametre est disponible
pour le tuyau de rejet a I'egout. Voir "Outillage et pieces".
Le sommet du tuyau de rejet a I'egout dolt _tre au moins
23,5" (59,7 cm) de hauteur et au maximum a 72" (183 cm) de la
base de la laveuse.
A B
Syst_me de vidange avec _vier de buanderie (vue C)
L%vier de buanderie dolt avoir une capacite minimale
d'acheminement de 4,2 gal (15,9 L) par minute.
Le sommet de I'evier dolt _tre au moins a 23,5" (59,7 cm) au-
dessus du sol et au maximum a 72" (183 cm) de la base de la
laveuse.
25
