Manual de instalación
Descripción técnica 11
Español
Todos los modelos de marcador están dotados de dispositivo de seguridad contra la
apertura de la caja que contiene el PCB y el desprendimiento.
ZUMBADOR
Los modelos Nexus y Nexus/G están dotados de zumbador para las señales de
confirmación programadas para los eventos relacionados con la programación de la
tarjeta Nexus en la central (por ejemplo, la confirmación de mandos mediante llamada
o SMS).
PILAS
El modelo Nexus/3GP dispone de pilas incorporadas (incluidas, descripción de las
partes, [O]) que garantizan el funcionamiento correcto de las señales y transmisiones
del dispositivo en caso de fallo de alimentación desde el BUS (por ejemplo, en caso de
corte de cables o sabotaje).
Nota
No obstante la presencia de pilas con carga suficiente, el encendido de Nexus/3GP
requiere la alimentación desde el BUS.
TERMINALES

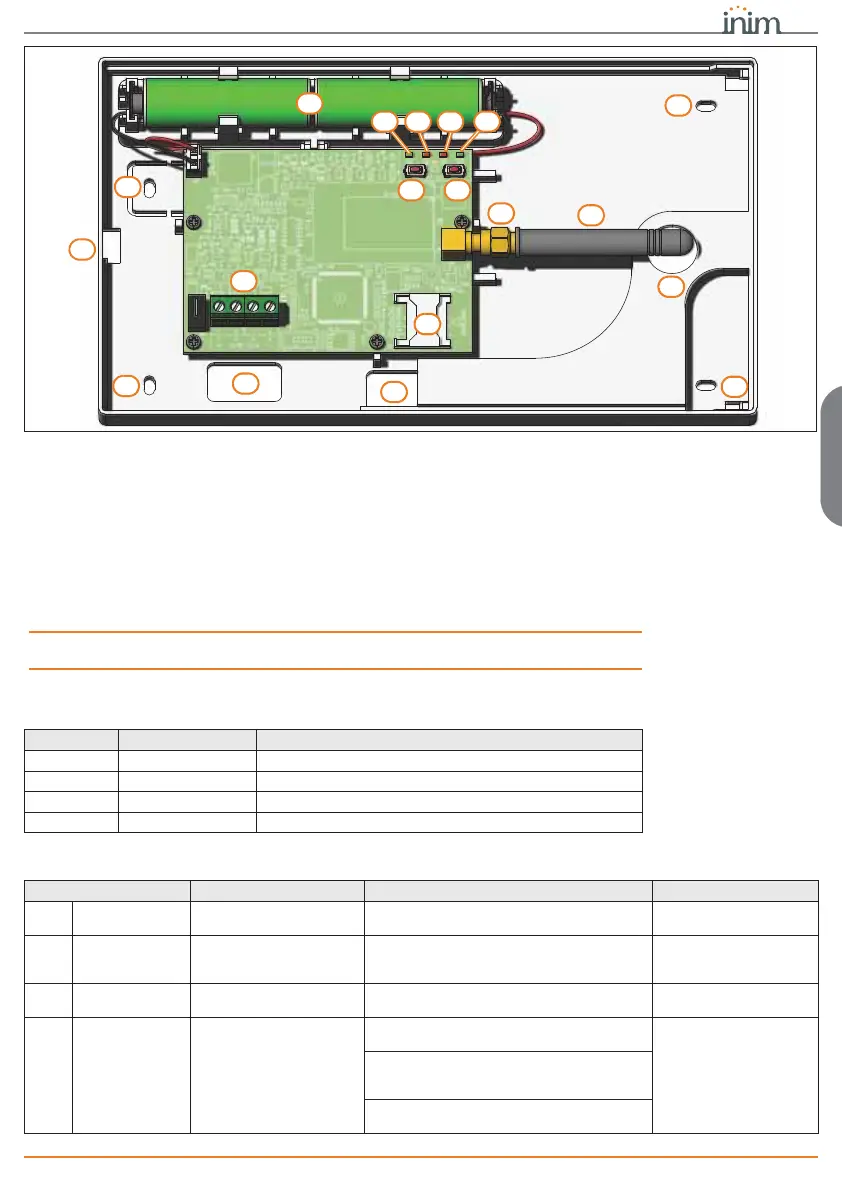

A continuación se describen los terminales de los bornes de conexión (descripción de las
partes, [A]):
LED
Las señales del LED de actividades periféricas son:
A
E
K
K
F HG I
B
C D
K
J
M
O
L
N
L
L
n. símbolo/nombre descripción
1+
Borne “
+
” para la conexión del I-BUS
2D
Borne “
D
” para la conexión del I-BUS
3S
Borne “
S
” para la conexión del I-BUS
4-
Borne “
-
” para la conexión del I-BUS
LED función ON OFF
DL1 Comunicación
Indica la comunicación
con la central
El LED parpadea cuando la comunicación
está en curso
No existe comunicación
DL2 Emergencia
Indica la pérdida de
comunicación con la
central
Parpadea en caso de sabotaje o fallo en el
BUS
Comunicación regular
con la central
DL3 Averías
Indica la presencia de un
fallo del marcador
Parpadea en caso de fallo en curso Ningún fallo
DL4 Conexión
Indica el estado de la red
radio
Parpadeo lento (ON 64ms / OFF 3000 ms) -
dispositivo registrado en la red celular
Dispositivo apagado
Parpadeo moderado (ON 64ms / OFF 800
ms) - dispositivo no registrado, en búsqueda
de operador
Parpadeo rápido (ON 64ms / OFF 300 ms) -
comunicación datos en acto
