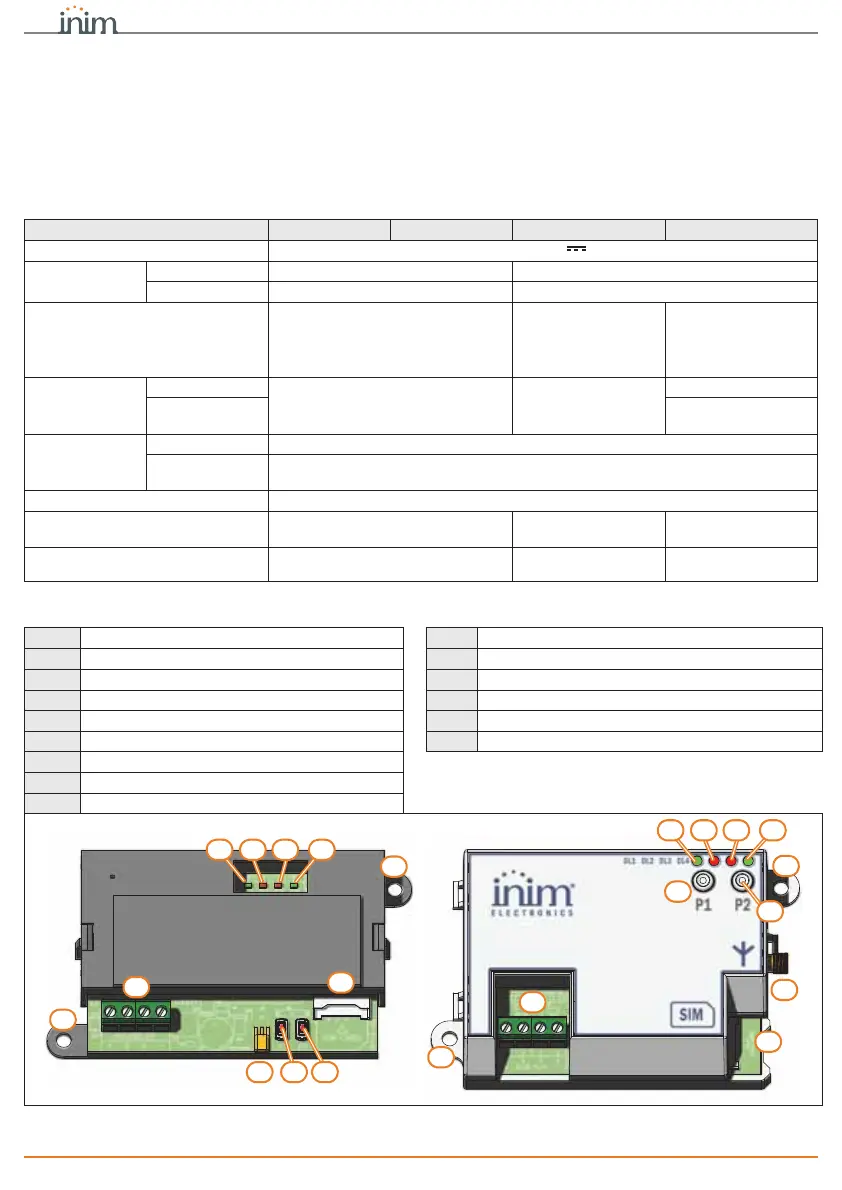

INIM Electronics Nexus - Descrição Técnica

Nexus
18 Descrição técnica
EMBALAGEM A embalagem do comunicador contém:
• Placa Nexus, na caixa de plástico
• Antena remota (exceto para Nexus/3GP)
• Baterias (somente para Nexus/3GP)
• Manual de instruções (este)
3Descrição técnica
Modelo Nexus Nexus/G Nexus/3GU Nexus/3GP
Tensão
de 9 a 16V
Consumo
em repouso
90mA 70mA
máximo 900mA 600mA
Antena
remota GSM com 3m de cabo e base
magnética
remota GSM-UMTS
cabo de 2m, conector
SMA-macho
(impedância 50Ohm)
e base magnética
dipolo GSM-UMTS,
conector SMA-macho
(impedância 50Ohm),
inserida
Baterias
tipo
//
2 x AA, alcalinas
Duração esti-
mada
2 anos
Condições
ambientais de
funcionamento
temperatura
da -10 a +40°C
Humidade rela-
tiva
75% sem condensação
Classe ambiental II
Dimensões da caixa
(L x A x P)
107 x 59 x 21mm 108 x 64 x 24mm 196 x 111 x 28mm
Peso com a caixa 60g 77g
250g
(baterias inclusas)
A Terminais J Antena
B Conector para antena K Furo de fixação
C Botão P1 L Orifício passa-cabos
D Botão P2 M Furo para lingueta antifurto
E Alojamento do cartão SIM (não fornecido) N Gancho com parafuso para fechar a tampa
F LED DL1 Comunicação (verde) O Baterias
G LED DL2 Emergência (vermelho)
H LED DL3 Avarias (vermelho)
I LED DL4 Conexão (verde)
A
E
K
K
F HG I
B C D
A
E
K
K
F HG I
C
D
B
