INIM Electronics Nexus - Descrizione Tecnica

Nexus
2 Descrizione tecnica
IMBALLO La confezione del comunicatore contiene:
• scheda Nexus, nella scatola di plastica
• antenna remota (tranne che per Nexus/3GP)
• batterie (solo per Nexus/3GP)
• manuale (questo)

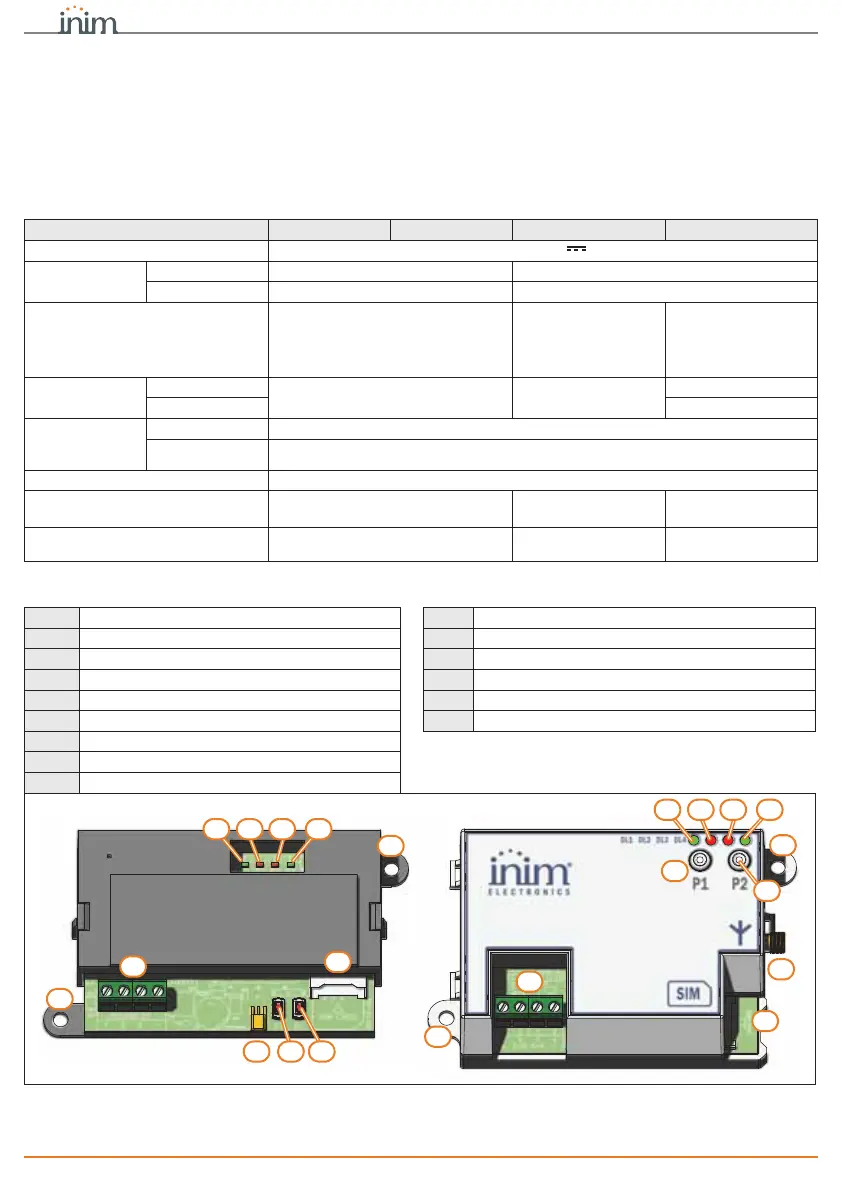

3Descrizione tecnica
Modello Nexus Nexus/G Nexus/3GU Nexus/3GP
Tensione
da 9 a 16V
Assorbimento
a riposo
90mA 70mA
massimo 900mA 600mA
Antenna
remota GSM con 3m di cavo e base
magnetica
remota GSM-UMTS
cavo 2m, connettore
SMA-Male (impedenza
50Ohm) e base
magnetica
dipolo GSM-UMTS,
connettore SMA-Male
(impedenza 50Ohm),
inserita
Batterie
tipo
//
2 x AA, alcaline
durata stimata 2 anni
Condizioni
ambientali di
funzionamento
temperatura
da -10 a +40°C
umidità relativa 75% senza condensazione
Classe ambientale II
Dimensioni scatola
(L x A x P)
107 x 59 x 21mm 108 x 64 x 24mm 196 x 111 x 28mm
Peso con la scatola 60g 77g
250g
(batterie incluse)
A Morsettiere J Antenna
B Connettore per antenna K Foro di fissaggio
C Pulsante P1 L Foro passacavi
D Pulsante P2 M Foro antistrappo
E Alloggiamento scheda SIM (non fornita) N Gancio con vite per chiusura coperchio
F LED DL1 - Comunicazione (verde) O Batterie
G LED DL2 - Emergenza (rosso)
H LED DL3 - Guasti (rosso)
I LED DL4 - Connessione (verde)
A
E
K
K
F HG I
B C D
A
E
K
K
F HG I
C
D
B
