INIM Electronics Nexus - Descripción Técnica

Nexus

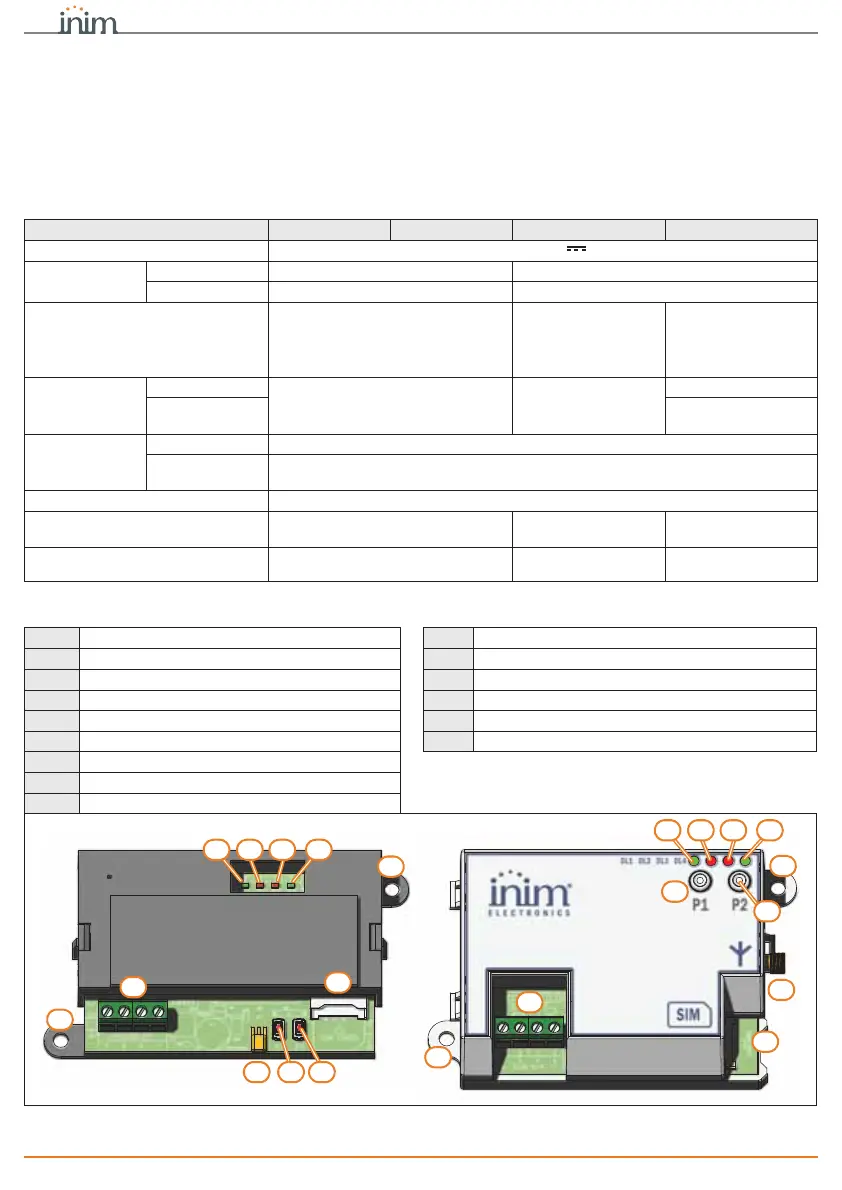

10 Descripción técnica
EMBALAJE El equipamiento del marcador contiene:
• tarjeta Nexus, en la caja plástica
• antena remota (excepto en Nexus/3GP)
• pilas (solo en Nexus/3GP)
• este manual
3Descripción técnica
Modelo Nexus Nexus/G Nexus/3GU Nexus/3GP
Tensión
de 9 a 16V
Absorción
en reposo
90mA 70mA
máximo 900mA 600mA
Antena
remota GSM con cable de 3m y base
magnética
remota GSM-UMTS
con cable de 2m,
conector SMA-Male
(impedancia 50Ohm)
y base magnética
dipolo GSM-UMTS,
conector SMA-Male
(impedancia 50Ohm)
incorporado
Pilas
tipo
//
2 x AA, alcalinas
Duración esti-
mada
2 años
Condiciones
ambientales
Temperatura
de -10 a +40°C
Humedad rela-
tiva
 75% (sin condensación)
Clase ambiental II
Medidas caja
(L x A x P)
107 x 59 x 21mm 108 x 64 x 24mm 196 x 111 x 28mm
Peso con la caja 60g 77g
250g
(pilas incluidas)
A Tableros de bornes J Antena
B Conector para antena K Orificio de fijación
C Pulsador P1 L Agujero pasacables
D Pulsador P2 M Orificio para tornillo antidesprendimiento
E Alojamiento tarjeta SIM (no suministrada) N Gancho con tornillo para el cierre de la tapa
F LED DL1 - Comunicación (verde) O Pilas
G LED DL2 - Emergencia (rojo)
H LED DL3 - Fallos (rojo)
I LED DL4 - Conexión (verde)
A
E
K
K
F HG I
B C D
A
E
K
K
F HG I
C
D
B
