26 Technische beschrijving
VERPAKKING De verpakking van de communicator bevat:
• kaart Nexus in de plastic doos
• remote antenne (uitgezonderd voor Nexus/3GP)
• batterijen (enkel voor Nexus/3GP)
• handleiding (dit exemplaar)

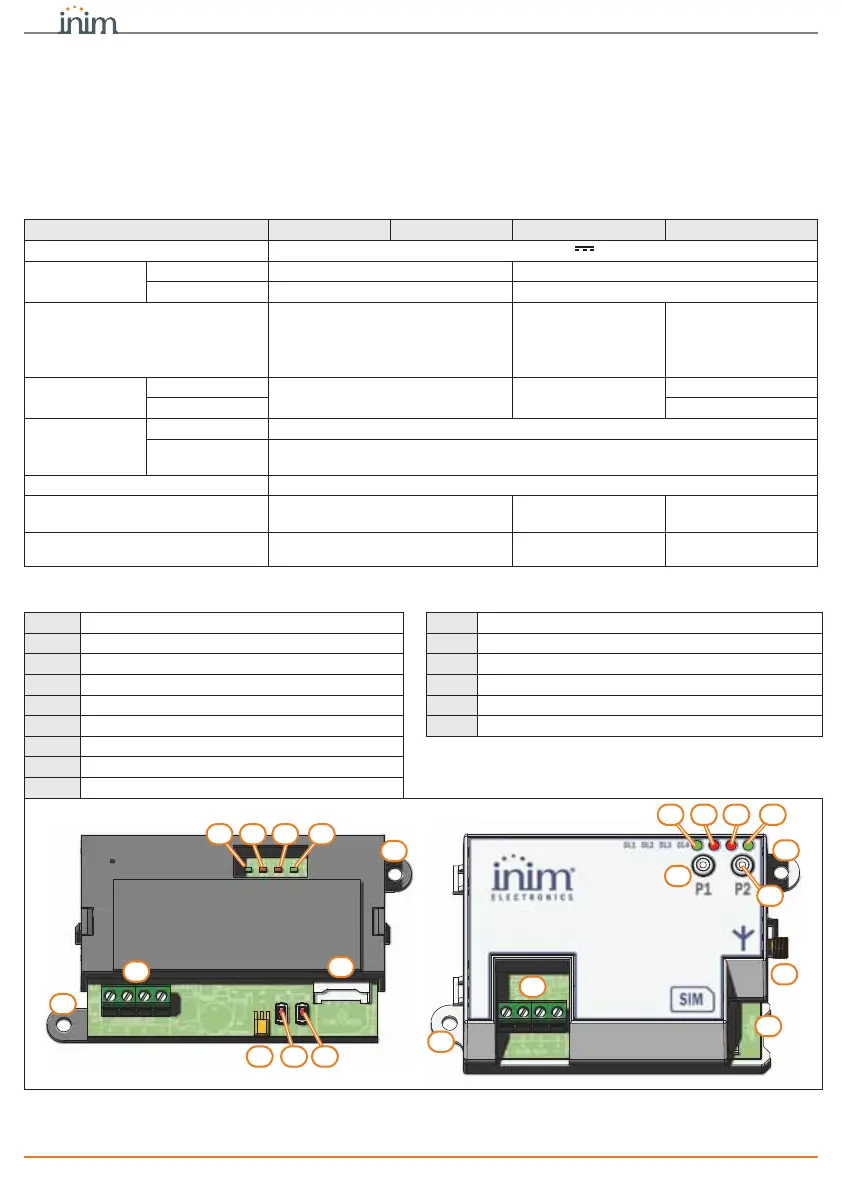

3Technische beschrijving
Model Nexus Nexus/G Nexus/3GU Nexus/3GP
Voedings-
van 9 tot 16V
Absorptie
bij rust
90mA 70mA
maximum 900mA 600mA
Antenne
remote GSM met 3m kabel en
magnetische basis
remote GSM-UMTS-
kabel 2m, connector
SMA-Male (impedantie
50Ohm) en
magnetische basis
tweepolig GSM-UMTS,
connector Male
(impedantie 50Ohm),
aangebracht
Batterijen
type
//
2 x AA, alkaline
geschatte duur 2 jaar
Omgevings-
voorwaarden
voor bedrijf
temperatuur
-10 t/m +40°C
relatieve voch-
tigheid
75% zonder condensatie
Omgevingsklasse II
Afmetingen doos
(L x H x D)
107 x 59 x 21mm 108 x 64 x 24mm 196 x 111 x 28mm
Gewicht met doos 60g 77g
250g
(inclusief batterijen)
A Klemmenborden J Antenne
B Connector voor antenne K Gat voor bevestiging
C Knop P1 L Gat om de kabels door te steken
D Knop P2 M Gat voor sabotagepreventie
E Zitting SIM Kaart (niet bijgesloten) N Haak met schroef voor afsluiting van deksel
F LED DL1 - Communicatie (groen) O Batterijen
G LED DL2 - Nood (rood)
H LED DL3 - Storingen (rood)
I LED DL4 - Aansluiting (groen)
A
E
K
K
F HG I
B C D
A
E
K
K
F HG I
C
D
B
