Installatiehandleiding
Technische beschrijving 27
Nederlands
Alle modellen van de communicator zijn uitgerust met openingspreventies van de doos
waar de PCB en de sabotagepreventie in zijn aangebracht.
ZOEMER
De modellen Nexus en Nexus/G zijn uitgerust met een zoemer voor de
geprogrammeerde signaleringen voor de bevestiging van events die eventueel
verbonden zijn aan de programmering in de centrale van de Nexus-kaart (bijvoorbeeld
de bevestiging van de bedieningen met een oproep of SMS).
BATTERIJEN
Het model Nexus/3GP is uitgerust met inwendige batterijen (geleverd, Beschrijving van
de onderdelen, [O]) die de correcte werking van de signaleringen en de verzending door
het apparaat waarborgen wanneer de voeding van de bus ontbreekt (bijvoorbeeld
wanneer kabels worden doorgesneden of na sabotage).
Nota
Ondanks dat de aanwezige batterijen voldoende opgeladen zijn, is voor de inschakeling
van Nexus/3GP een voeding van de bus nodig.
KLEMMEN
De aansluitklemmen van de verbindingsklemmen (Beschrijving van de onderdelen, [A])
worden hieronder beschreven:
LED
De led kan de activiteit van de randapparatuur als volgt aanduiden:

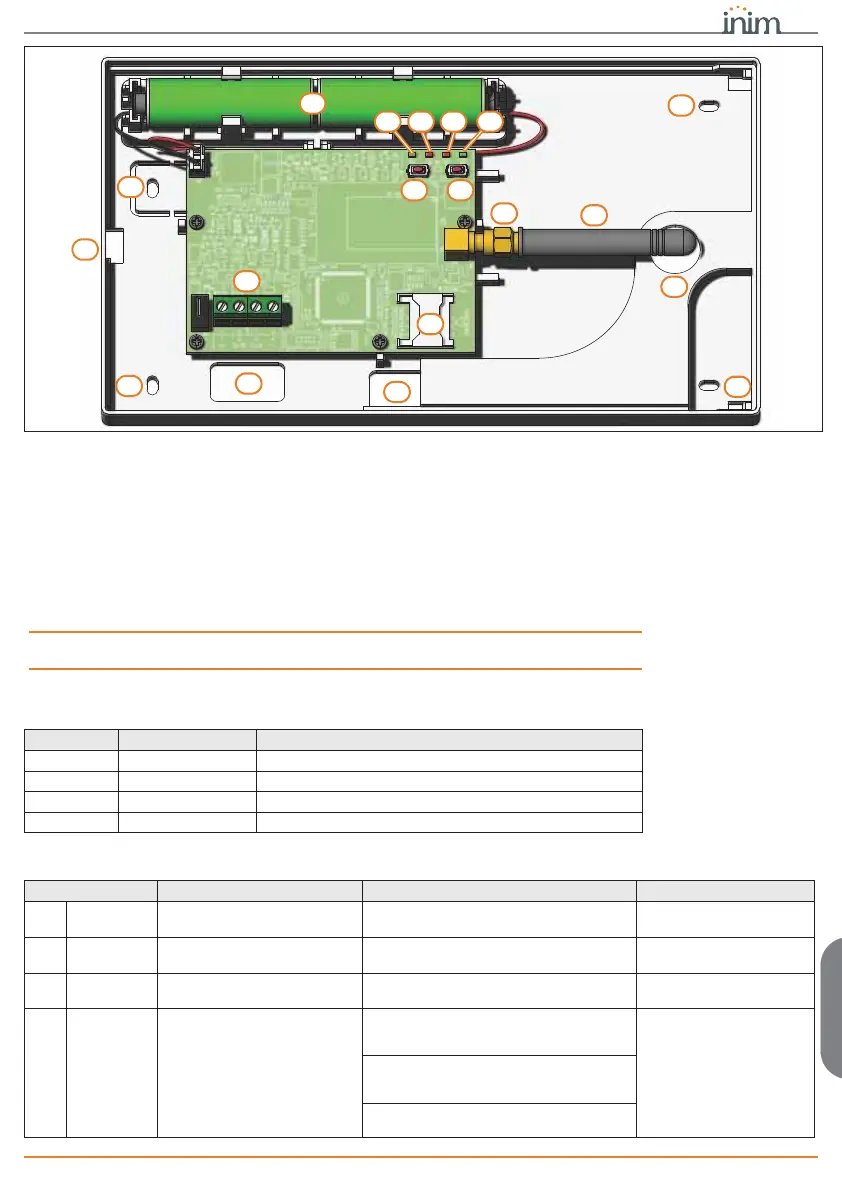

A
E
K
K
F HG I
B
C D
K
J
M
O
L
N
L
L
nr. symbool/naam omschrijving
1+
Klem “
+
” voor aansluiting I-BUS
2D
Klem “
D
” voor aansluiting I-BUS
3S
Klem “
S
” voor aansluiting I-BUS
4-
Klem “
-
” voor aansluiting I-BUS
LED functie ON OFF
DL1
Communi-
catie
Geeft de communicatie met de
centrale aan
De led knippert als de communicatie actief
is
Geen communicatie
DL2
Noodtoe-
stand
Geeft aan dat de communicatie
met de centrale onderbroken is
Knippert in het geval van een sabotage of
een storing van de BUS
Regelmatige communicatie
met de centrale
DL3 Storingen
Geeft aan dat de communicator
een storing vertoont
Knippert in het geval van een storing Geen storing
DL4 Aansluiting
Geeft de staat aan van het
radionetwerk
Knippert langzaam (ON 64ms / OFF 3000
ms) - apparaat geregistreerd op het
mobiele netwerk
Apparaat uit
Knippert middelmatig snel (ON 64ms /
OFF 800 ms) - apparaat niet geregistreerd
en zoekt naar een provider
Knippert snel (ON 64ms / OFF 300 ms) -
gegevenscommunicatie gestart
