Nexus
14 Description technique
EMBALLAGE L'emballage du communicateur contient:
• carte Nexus, dans la boite en plastique
• antenne à distance (sauf pour Nexus/3GP)
• batterie (pour Nexus/3GP seulement)
• manuel (celui-ci)

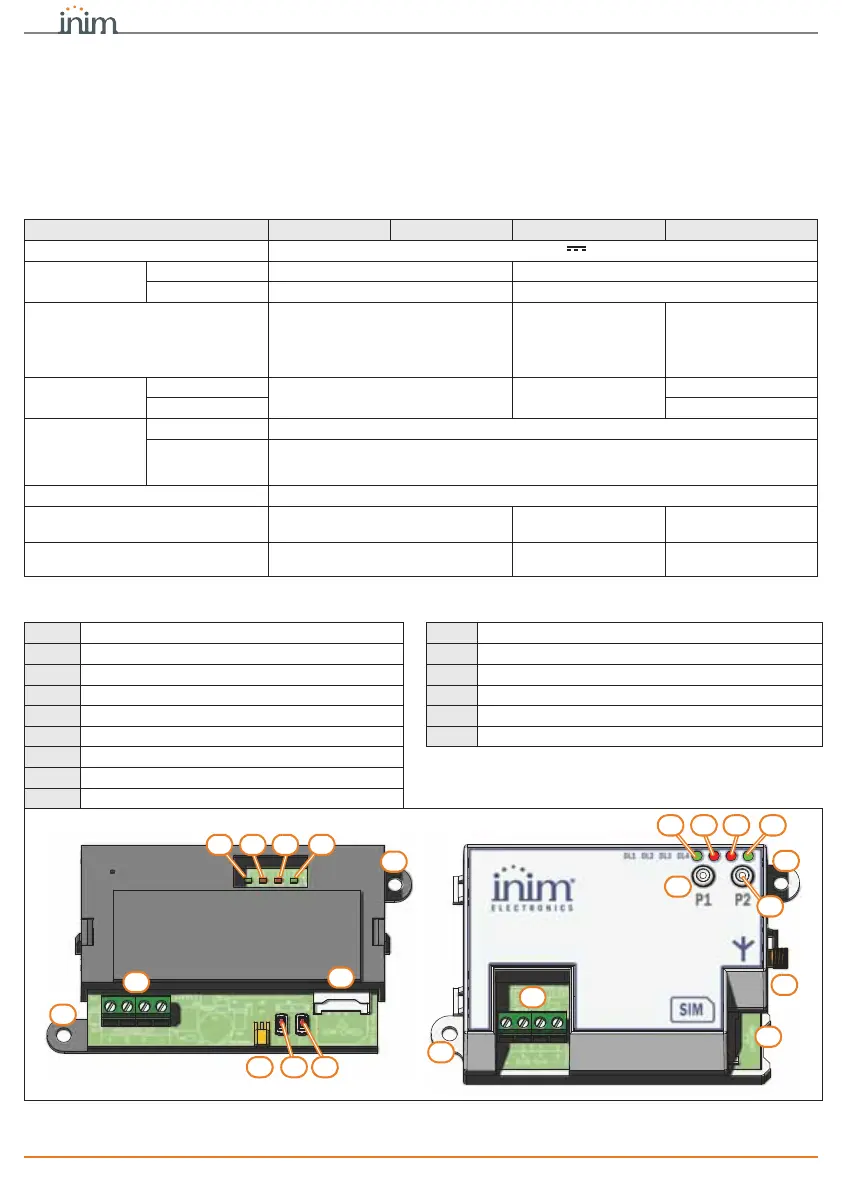

3Description technique
Modèle Nexus Nexus/G Nexus/3GU Nexus/3GP
Tension
de 9 à 16V
Absorption
en veille
90mA 70mA
maximum 900mA 600mA
Antenne
à distance GSM avec 3m de câble et
base magnétique
à distance GSM-UMTS
câble 2m, connecteur
SMA-Male (impédance
50Ohm) et base
magnétique
dipôle GSM-UMTS,
connecteur SMA-Male
(impédance 50Ohm),
insérée
Batteries
type
//
2 x AA, alcaline
durée estimée 2 ans
Conditions
environnemen-
tales de fonc-
tionnement
température
de -10 à +40°C
humidité rela-
tive
75% sans condensation
Classe environnementale II
Dimensions boite
(L x H x P)
107 x 59 x 21mm 108 x 64 x 24mm 196 x 111 x 28mm
Poids avec le boitier 60g 77g
250g
(batterie inclue)
A Borniers J Antenne
B Connecteur pour antenne K Trou de fixation
C Bouton P1 L Cavité passe-câbles
D Bouton P2 M Cavité anti-arrachage
E Logement de la carte SIM (non fournie) N Accroche avec vis pour fermeture du couvercle
F LED DL1 - Communication (verte) O Batterie
G LED DL2 - Urgence (rouge)
H LED DL3 - Pannes (rouge)
I LED DL4 - Connexion (verte)
A
E
K
K
F HG I
B C D
A
E
K
K
F HG I
C
D
B
