Tous les modèles de communicateur sont dotés de dispositifs anti-ouverture du boitier
qui contient le PCB et l'anti-arrachage.
BIPEUR
Les modèles Nexus et Nexus/G sont dotés de bipeur pour les avertissements de
confirmation programmés pour les événements éventuels relatifs à la programmation
en centrale de la carte Nexus (par exemple la confirmation de commandes d'appel ou
de SMS).
BATTERIE
Le modèle Nexus/3GP dispose de batteries internes (fournies, description des pièces,
[O]), qui permettent de garantir le fonctionnement correct des avertissements et de la
transmission du dispositif en absence d'alimentation par le bus (par exemple, dans le
cas où les câbles aient été coupés ou en cas de sabotage).
Note
Malgré la présence de batteries avec une recharge suffisante, pour la mise en route du
Nexus/3GP l'alimentation par le BUS est nécessaire
BORNIERS

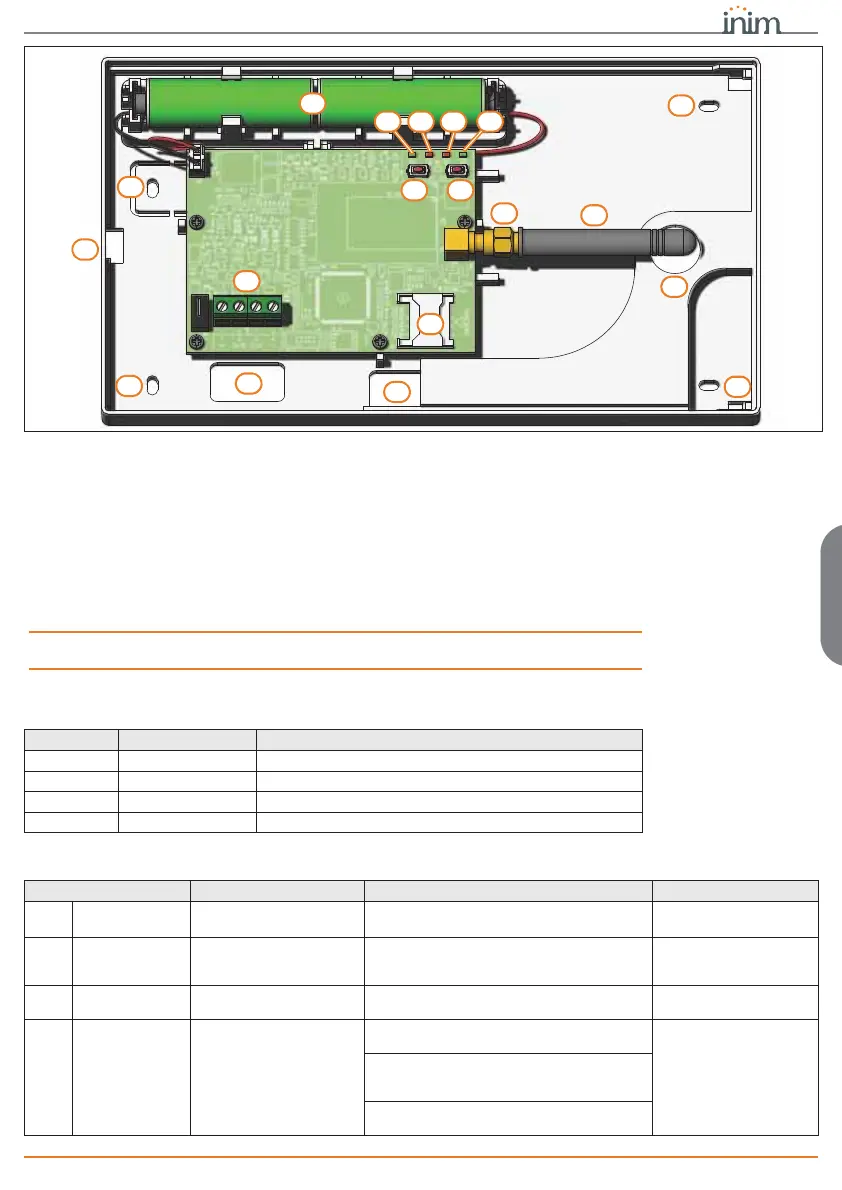

Les borniers des bornes de connexion (description des pièces, [A]) sont décrits comme
suit:
LED
Les signalisations de la LED d'activité périphérique sont:
A
E
K
K
F HG I
B
C D
K
J
M
O
L
N
L
L
n. symbole/nom description
1+
Borne “
+
” pour le branchement de l'I-BUS
2D
Borne “
D
” pour la connexion de l'I-BUS
3S
Borne “
S
” pour la connexion de l'I-BUS
4-
Borne “
-
” pour la connexion de l'I-BUS
LED fonction ON OFF
DL1
Communica-
tion
Indique la communication
avec la centrale
La LED clignote lorsque la communication
est en cours
Il n'y aucune
communication
DL2 Urgence
Indique la perte de
communication avec la
centrale
Clignote en cas de sabotage ou de panne sur
le BUS
Communication régulière
avec la centrale
DL3 Pannes
Indique la présence d'une
panne du communicateur
Clignote en cas de panne en cours Aucune panne
DL4 Connexion
Indique l'état du réseau
radio
Clignotement lent (ON 64ms / OFF 3000 ms)
- dispositif enregistré au réseau mobile
Dispositif éteint
Clignotement modéré (ON 64ms / OFF 800
ms) - dispositif non enregistré et en
recherche d'un opérateur
Clignotement rapide (ON 64ms / OFF 300
ms) - communication de données en cours
