Manuale di installazione
Descrizione tecnica 3
Italiano
Tutti i modelli del comunicatore sono dotati di dispositivi antiapertura della scatola che
contiene il PCB ed antistrappo.
BUZZER
I modelli Nexus e Nexus/G sono dotati di buzzer per le segnalazioni di conferma
programmate per gli eventi eventuali legati alla programmazione in centrale della
scheda Nexus (ad esempio la conferma di comandi da chiamata o da SMS).
BATTERIE
Il modello Nexus/3GP dispone di batterie interne (fornite, descrizione delle parti, [O]),
che permettono di garantire il funzionamento corretto delle segnalazioni e della
trasmissione dal dispositivo in assenza di alimentazione dal BUS (ad esempio, nel caso
di tagli di cavi o di sabotaggio).
Nota
Nonostante la presenza di batterie con carica sufficiente, per l’accensione del Nexus/
3GP è necessaria l’alimentazione dal BUS.
TERMINALI

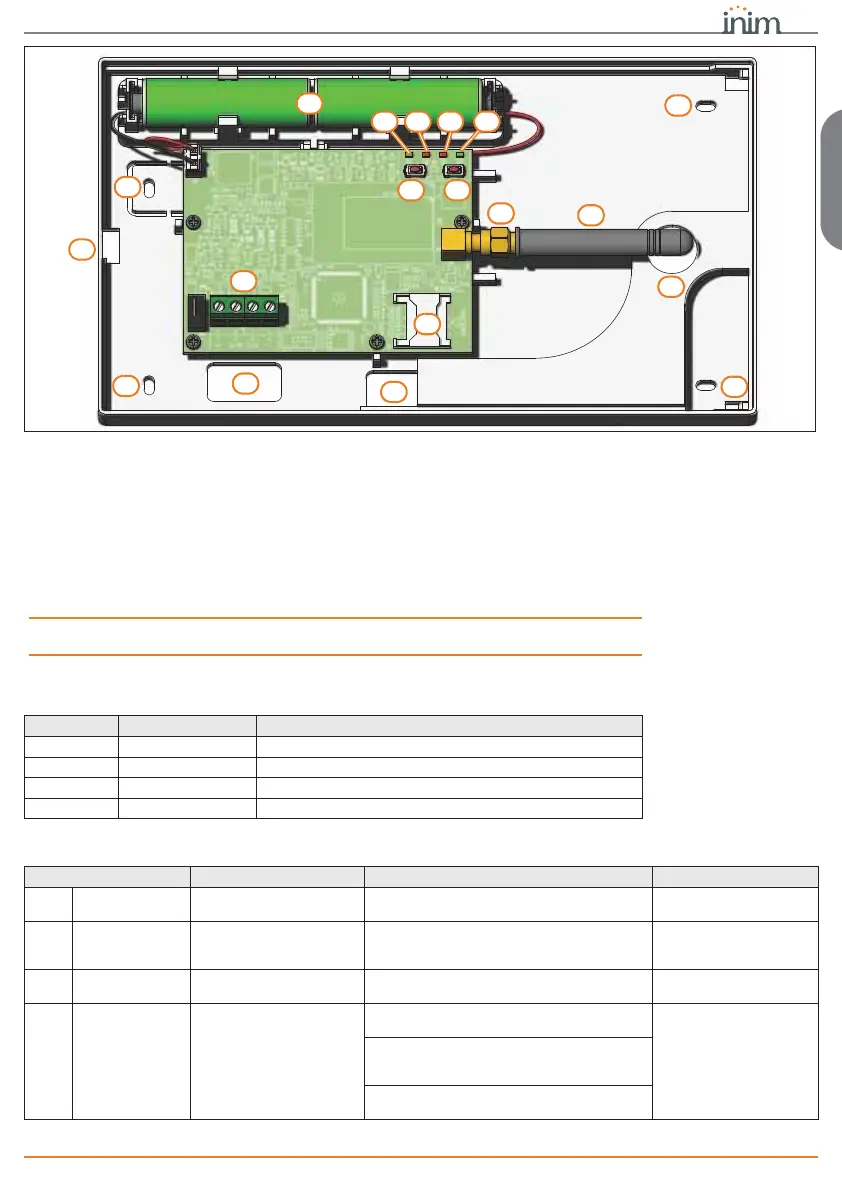

I terminali dei morsetti di connessione (descrizione delle parti, [A]) sono di seguito
descritti:
LED
Le segnalazioni del LED di attività periferica sono:
A
E
K
K
F HG I
B
C D
K
J
M
O
L
N
L
L
n. simbolo/nome descrizione
1+
Morsetto “
+
” per il collegamento dell'I-BUS
2D
Morsetto “
D
” per il collegamento dell'I-BUS
3S
Morsetto “
S
” per il collegamento dell'I-BUS
4-
Morsetto “
-
” per il collegamento dell'I-BUS
LED funzione ON OFF
DL1 Comunicazione
Indica la comunicazione
con la centrale
Il LED lampeggia quando la comunicazione è
in corso
Non c’è comunicazione
DL2 Emergenza
Indica la perdita di
comunicazione con la
centrale
Lampeggia in caso di sabotaggio o guasto
nel BUS
Comunicazione regolare
con la centrale
DL3 Guasti
Indica la presenza di un
guasto del comunicatore
Lampeggia in caso di guasto in corso Nessun guasto
DL4 Connessione
Indica lo stato della rete
radio
Lampeggio lento (ON 64ms / OFF 3000 ms)
- dispositivo registrato alla rete cellulare
Dispositivo spento
Lampeggio moderato (ON 64ms / OFF 800
ms) - dispositivo non registrato ed in cerca
dell’operatore
Lampeggio veloce (ON 64ms / OFF 300 ms)
- comunicazione dati in corso
