Manual de instalação
Descrição técnica 19
Português
Todos os modelos do comunicador dispõem de dispositivos anti-abertura da caixa que
contém o PCB e de lingueta antifurto.
BESOURO
Os modelos Nexus e Nexus/G possuem o besouro para as sinalizações de confirmação
programadas para os eventos eventuais ligados à programação na central da placa
Nexus (por exemplo, a confirmação de comandos por chamada ou por SMS).
BATERIAS
O modelo Nexus/3GP possui baterias internas (fornecidas, descrição das peças, [O]),
que permitem garantir o funcionamento correto das sinalizações e da transmissão do
dispositivo em ausência de alimentação pelo BUS (por exemplo, em caso de corte dos
cabos ou de sabotagem).
Nota
Apesar da presença das baterias com carga suficiente, para ligar o Nexus/3GP é
necessária a alimentação pelo BUS.
TERMINAIS

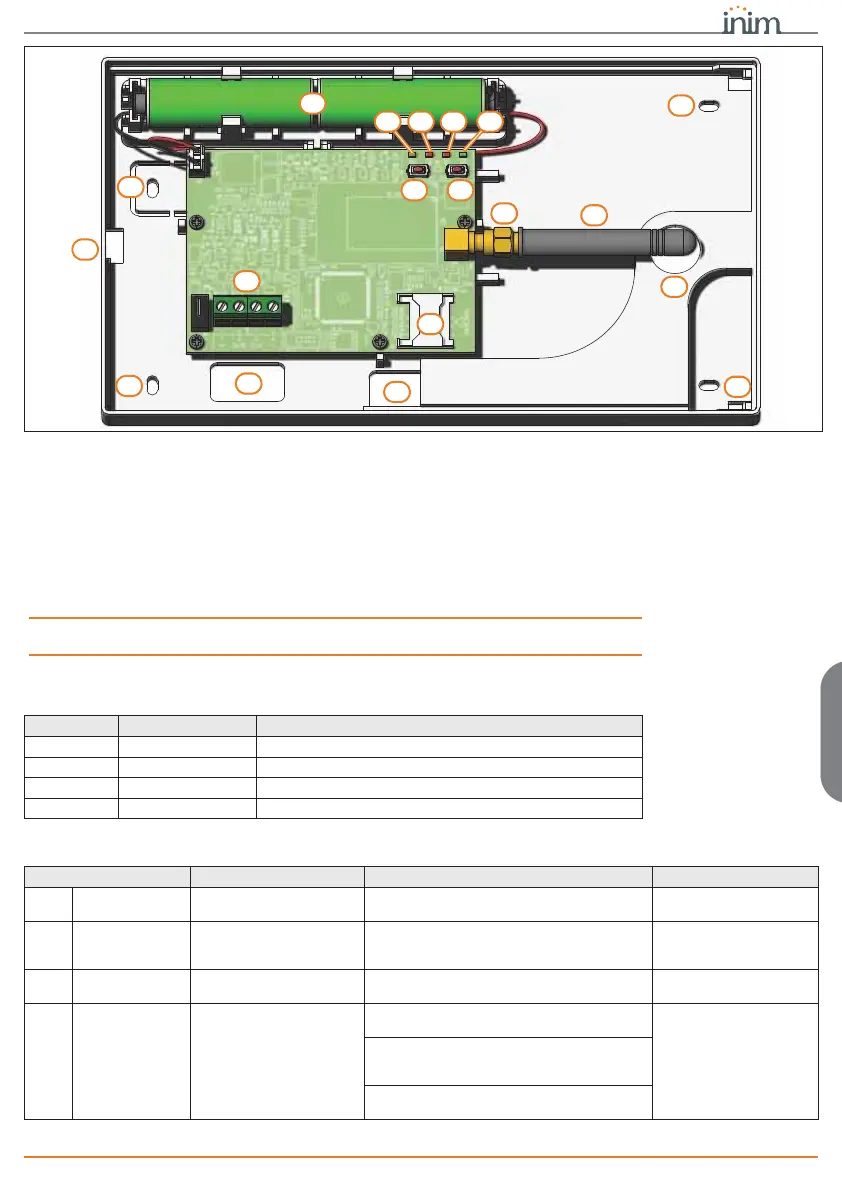

Os terminais dos bornes de conexão (descrição das peças, [A]) estão descrito s a
seguir:
LED
As sinais do LED de atividade periférica são:
A
E
K
K
F HG I
B
C D
K
J
M
O
L
N
L
L
nº símbolo/nome descrição
1+
Terminal “
+
” para a conexão do I-BUS
2D
Terminal “
D
” para a conexão do I-BUS
3S
Terminal “
S
” para a conexão do I-BUS
4-
Terminal “
-
” para a conexão do I-BUS
LED função ON OFF
DL1 Comunicação
Indica a comunicação com
a central
O LED pisca quando a comunicação está em
curso.
Não existe comunicação
DL2 Emergência
Indica a perda de
comunicação com a
central
Pisca em caso de o tamper ou avaria no BUS
Comunicação regular
com a central
DL3 Avarias
Indica a presença de uma
avaria do comunicador
Pisca em caso de avaria em curso Nenhuma avaria
DL4 Conexão
Indica o estado da rede
rádio
Intermitência lenta (ON 64ms / OFF 3000
ms) - dispositivo registado à rede celular
Dispositivo desligado
Intermitência moderada (ON 64ms / OFF
800 ms) - dispositivo não registado e
procurando operador
Intermitência rápida (ON 64ms / OFF 300
ms) - comunicação dados em curso
