Alle Modelle des Wahlgeräts sind mit Sabotageschaltern zur Verhinderung des
Aufbrechens des Gehäuses mit PCB und des Wandabrisses ausgestattet.
SUMMER
Die Modelle Nexus und Nexus/G sind mit Summer für die programmierten
Bestätigungsmeldungen der Ereignisse ausgestattet, die mit der Programmierung der
Nexus-Platine seitens der Zentrale verbunden sind (z. B. Bestätigung von
Steuerbefehlen durch Anruf oder SMS).
BATTERIEN
Das Modell Nexus/3GP verfügt in seinem Inneren über Batterien (im Lieferumfang
enthalten Beschreibung der Teile, [O]), welche bei mangelnder BUS-Versorgung eine
einwandfreie Meldungs- und Übertragungsfunktion vom Gerät gewährleisten (z. B. bei
Durchtrennen der Kabel oder Sabotage).
Bemerkung
Auch bei ausreichendem Ladezustand der Batterien ist zum Einschalten des Nexus/3GP
die Versorgung durch den BUS erforderlich.
TERMINALS

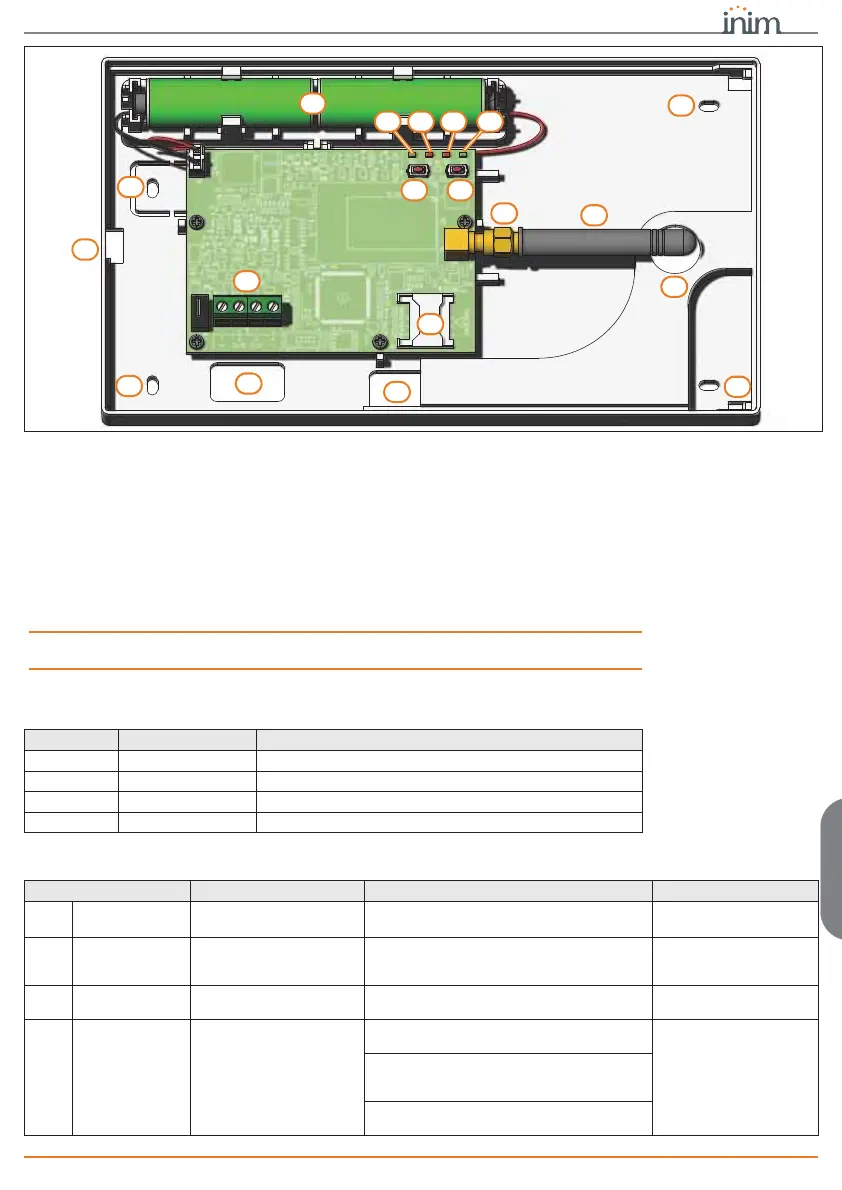

Die Terminals der Anschlussklemmen (Beschreibung der Teile, [A]) sind nachfolgend
beschrieben:
LED
Peripheriegeräte-Aktivitätsanzeige LED:
A
E
K
K
F HG I
B
C D
K
J
M
O
L
N
L
L
Nr. Symbol/Name Beschreibung
1+
Klemme “
+
” für I-BUS Anschluss
2D
Klemme
“D”
für I-BUS Anschluss
3S
Klemme
“S”
für I-BUS Anschluss
4-
Klemme
“-”
für I-BUS Anschluss
LED Funktion ON OFF
DL1
Kommunika-
tion
Gibt die Kommunikation
mit der Zentrale an
Die LED blinkt, wenn die Kommunikation
läuft
Keine Kommunikation
vorhanden
DL2 Notfall
Gibt den
Kommunikationsverlust
mit der Zentrale an
Blinkt im Falle einer Sabotage oder Schaden
des BUS
Reguläre Kommunikation
mit der Zentrale
DL3 Störungen
Gibt das Vorhandensein
einer Störung an
Blinkt bei einer vorhandenen Störung Kein Schaden
DL4 Verbindung
Gibt den Zustand des
Funknetzes an
Blinkt langsam (ON 64ms / OFF 3000 ms) -
Gerät ist im Mobiltelefonnetz registriert
Gerät ausgeschaltet
Blinkt mäßig schnell (ON 64ms / OFF 800
ms) - Gerät nicht registriert und auf der
Suche nach Betreiber
Blinkt schnell (ON 64ms / OFF 300 ms) -
Datenkommunikation läuft
