NS-32E320A13A Televisor con pantalla LED de 32 pulg., 720p Insignia
www.insigniaproducts.com
Usando DVI (igual que HDMI pero requiere una conexión
de audio)
Para conectar un reproductor de DVD o Blu-ray
usando DVI:
1 Asegúrese de que el cable de alimentación del
televisor esté desconectado y el reproductor de
DVD o Blu-ray esté apagado.
2 Conecte un adaptador de HDMI a DVI (no
incluido) en un extremo de un cable de HDMI
(no incluido) y conecte el adaptador a la toma
de salida de DVI (DVI OUT) en el reproductor de
DVD o Blu-ray.
3 Conecte el otro extremo del cable a la toma
HDMI 1/DVI en la parte lateral de su televisor.
4 Conecte un cable de audio de 3.5 mm (no
incluido) en la toma de entrada de audio de
PC/DVI (PC/DVI AUDIO IN) en la parte lateral de
su televisor y en las tomas de salida de audio
(AUDIO OUT) en el reproductor de DVD o
Blu-ray.
5 Conecte el cable de alimentación de su televisor
a un tomacorriente, y luego encienda su
televisor.
6 Encienda el reproductor de DVD o Blu-ray y
seleccione el modo de salida correcto. Para
obtener más información, refiérase a la
documentación que vino con el reproductor.
7 Presione INPUT (Entrada) para abrir la lista de
fuentes de entrada (INPUT SOURCE).
8 Presione
 o  para seleccionar HDMI1 y
presione ENTER (Entrar).
Usando una conexión de video de componentes (mejor)
Para conectar un reproductor de DVD o Blu-ray
usando video de componentes:
1 Asegúrese de que el cable de alimentación del
televisor esté desconectado y el reproductor de
DVD o Blu-ray esté apagado.
2 Conecte un cable de video de componentes (no
incluido) a las tomas de componentes/AV
Y/Video, Pb y Pr (COMPONENT/AV Y/VIDEO, P
B
y P
R) en la parte posterior de su televisor y a las
tomas de salida de componentes (COMPONENT
OUT) en el equipo con video de componentes.
3 Conecte un cable de audio a las tomas de audio
izq. y der. (L y R ) en la parte posterior de su
televisor y a las tomas de salida de audio izq. y
der. ( L/R AUDIO OUT) en el reproductor de
DVD o Blu-ray.
4 Conecte el cable de alimentación de su televisor
a un tomacorriente, y luego encienda su
televisor.
5 Encienda el reproductor de DVD o Blu-ray y
seleccione el modo de salida correcto. Para
obtener más información, refiérase a la
documentación que vino con el reproductor.
6 Presione INPUT (Entrada) para abrir la lista de
fuentes de entrada (INPUT SOURCE).
7 Presione
 o  para seleccionar
Component/AV (Componentes/AV) y presione
ENTER (Entrar).
Nota
Se debe usar la toma HDMI 1/DVI para conectar un
reproductor de DVD o Blu-ray usando DVI. Si se usa
otra toma HDMI, no habrá sonido saliendo por los
altavoces del televisor.
Nota
Puede presionar una o más veces HDMI para
seleccionar el reproductor de DVD o Blu-ray.

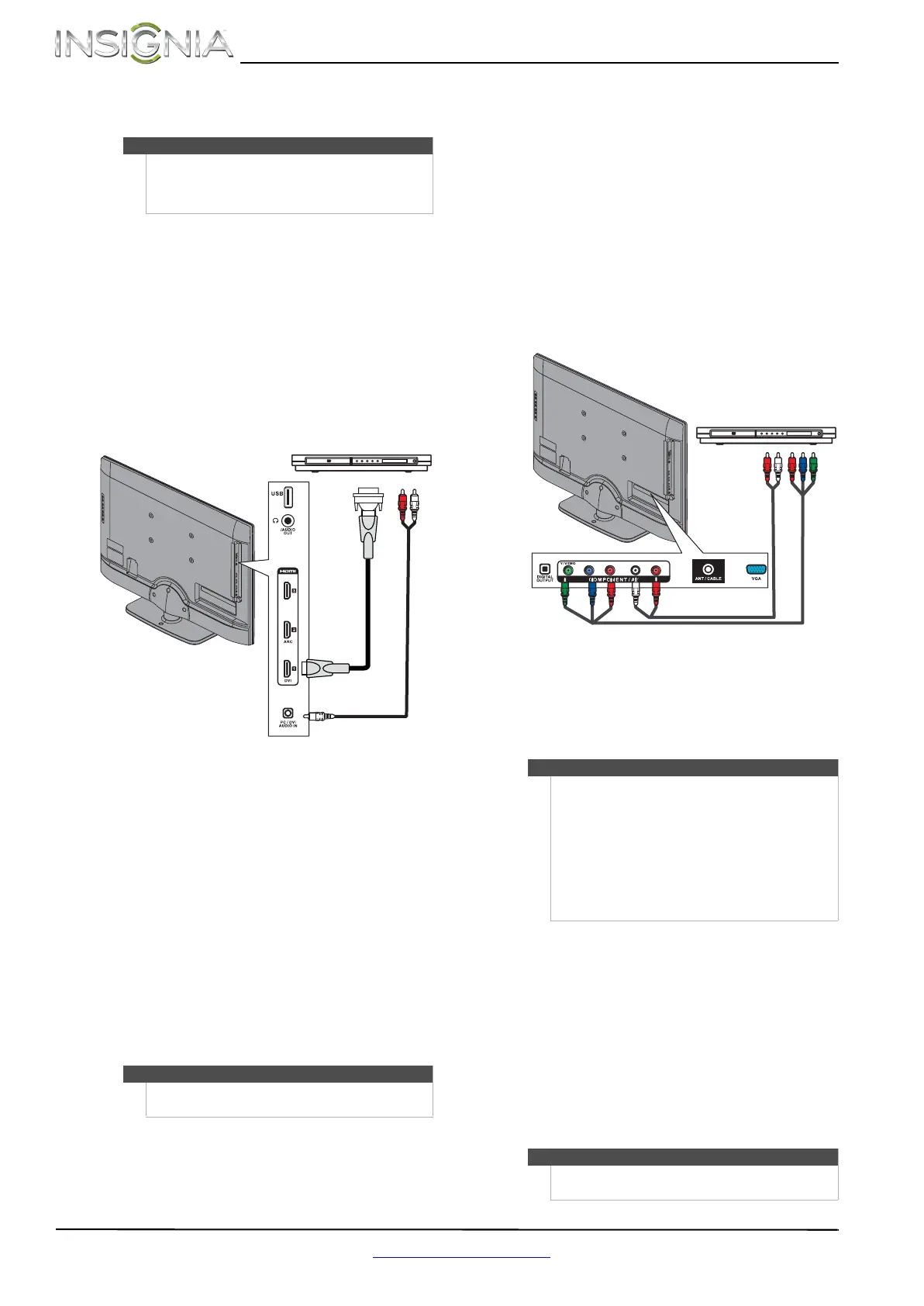

Reproductor de DVD o Blu-ray
Cable de HDMI con adaptador de HDMI a DVI
Cable de audio de 3.5 mm
Vista lateral del televisor
Notas
• Las tomas de audio izq. y der. (L y R) proveen la
conexión de audio para un equipo con video de
componentes conectado a las tomas de video
de componentes/AV Y/Video, Pb y Pr
(COMPONENT/AV Y/VIDEO, P
B y PR) o para un
equipo con video compuesto conectado a la
toma COMPONENT/AV Y/VIDEO.
• Cuando conecte el audio utilizando las tomas
de audio izq. y der. (L y R audio), la salida de
audio es analógica.
Nota
También se puede presionar VIDEO para seleccionar
el reproductor de DVD o Blu-ray.
Y / VI DEO
P B P R L R
Cable de video de componentes
Cable de audio
Los cables y las tomas
normalmente tienen los
mismos colores.
Reproductor de DVD o Blu-ray
Vista posterior del televisor
