Insignia NS-32E320A13A

15
Televisor con pantalla LED de 32 pulg., 720p Insignia
www.insigniaproducts.com

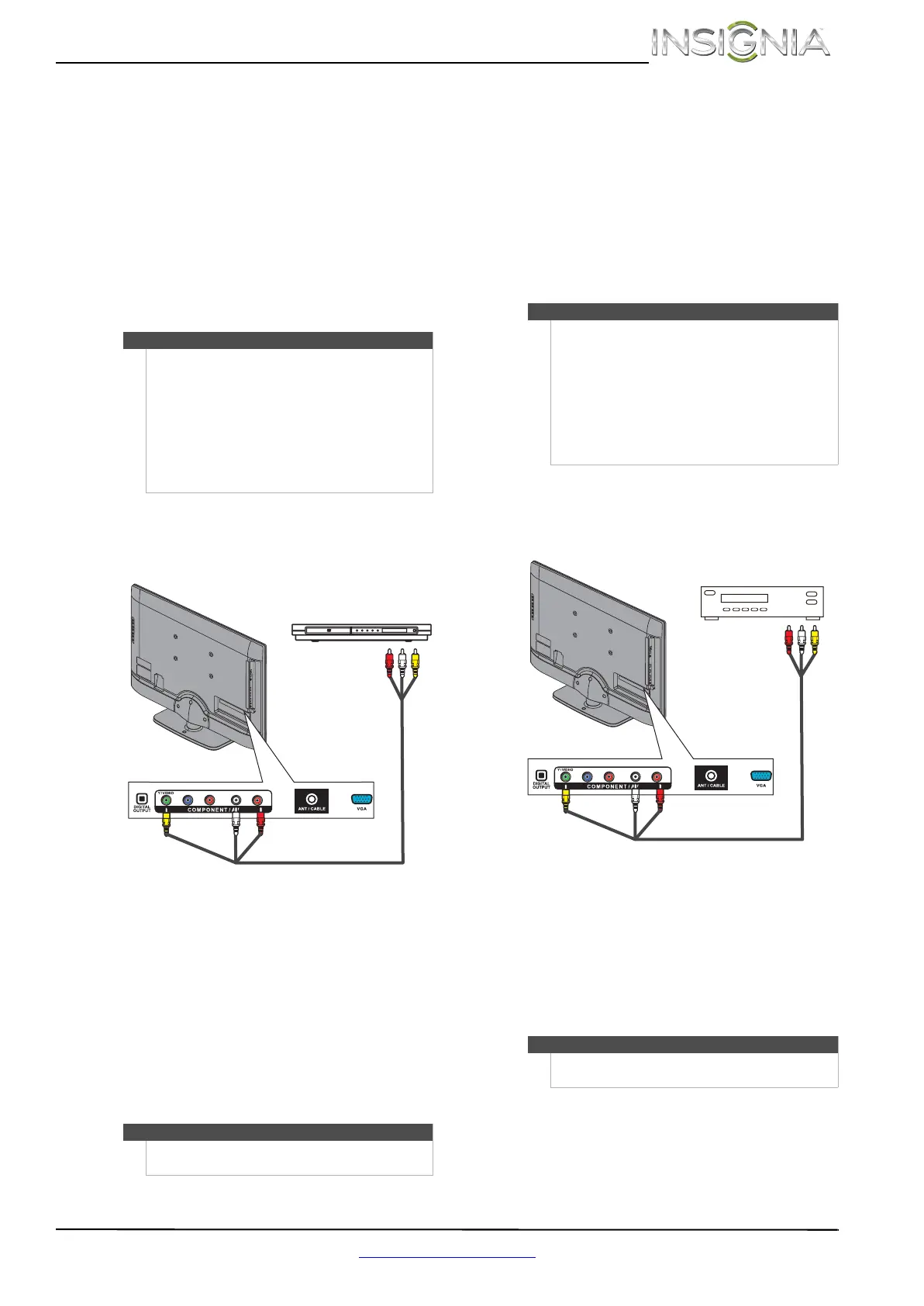

Usando una conexión de video compuesto (buena
calidad)
Para conectar un reproductor de DVD o Blu-ray
usando video compuesto:
1 Asegúrese de que el cable de alimentación del
televisor esté desconectado y el reproductor de
DVD o Blu-ray esté apagado.
2 Conecte un cable de AV (no incluido) a la toma
de componentes/AV Y/Video
(COMPONENT/AV Y/Video) y a las tomas de
audio izq. y der. (L y R ) en la parte posterior de
su televisor y a las tomas de salida de AV (AV
OUT) en el reproductor de DVD o Blu-ray.
3 Conecte el cable de alimentación de su televisor
a un tomacorriente, y luego encienda su
televisor.
4 Encienda el reproductor de DVD o Blu-ray y
seleccione el modo de salida correcto. Para
obtener más información, refiérase a la
documentación que vino con el reproductor.
5 Presione INPUT (Entrada) para abrir la lista de
fuentes de entrada (INPUT SOURCE).
6 Presione
 o  para seleccionar
Component/AV (Componentes/AV) y presione
ENTER (Entrar).
Conexión de un VCR
Para conectar un VCR:
1 Asegúrese de que el cable de alimentación del
televisor esté desconectado y que el VCR esté
apagado.
2 Conecte un cable de AV (no incluido) a las tomas
de video de componentes/AV Y/Video
(COMPONENT/AV Y/VIDEO) y las tomas de
audio izq. y der. (L and R ) en la parte posterior
de su televisor y a las tomas de salida de AV (AV
OUT) en el VCR.
3 Conecte el cable de alimentación de su televisor
a un tomacorriente, y luego encienda su
televisor y el VCR.
4 Presione INPUT (Entrada) para abrir la lista de
fuentes de entrada (INPUT SOURCE).
5 Presione
 o  para seleccionar
Component/AV (Componentes/AV) y presione
ENTER (Entrar).
6 Inserte una cinta de video en el VCR y presione
PLAY (Reproducir) en el VCR.
Nota
• Las tomas de audio izq. y der. (L y R) proveen la
conexión de audio para un equipo con video de
componentes conectado a las tomas de video
de componentes/AV Y/Video, Pb y Pr
(COMPONENT/AV Y/VIDEO, P
B y PR) o para un
equipo con video compuesto conectado a la
toma COMPONENT/AV Y/VIDEO.
• Cuando se conecta el audio usando las tomas
de audio izq. y der. (L y R ) la salida de audio será
analógica.
Notas
También se puede presionar VIDEO para seleccionar
el reproductor de DVD o Blu-ray.
Y / VIDEO
P B P R L R
Reproductor de DVD o Blu-ray
Los cables y las tomas normalmente tienen los mismos
colores.
Nota: el conector amarillo en el cable de AV se enchufa en
la toma verde de video de componentes/AV Y/Video
(COMPONENT/AV Y/VIDEO).
Cable de AV
Vista posterior
del televisor
Nota
• Las tomas de audio izq. y der. (L y R) proveen la
conexión de audio para un equipo con video de
componentes conectado a las tomas de video
de componentes/AV Y/Video, Pb y Pr
(COMPONENT/AV Y/VIDEO, P
B y PR) o para un
equipo con video compuesto conectado a la
toma COMPONENT/AV Y/VIDEO.
• Cuando se conecta el audio usando las tomas
de audio izq. y der. (L y R) la salida de audio será
analógica.
Nota
También se puede presionar VIDEO para seleccionar
el VCR.
Y / VIDEO
P B P R L R
VCR
Los cables y las tomas normalmente tienen los mismos
colores.
Nota: el conector amarillo en el cable de AV se enchufa en
la toma verde de video de componentes/AV Y/Video
(COMPONENT/AV Y/VIDEO).
Cable de AV
Vista posterior del televisor
