Configuration avancée du lecteur de DVD
Connexions en option
Connexion à un téléviseur ou un autre moniteur
Connexion à un téléviseur ou un autre moniteur :
1 Mettre le sélecteur d’entrée-sortie A/V sur OUT (Sortie).
2 Effectuer les branchements suivants :
• Fiche mini noire : pour la connexion aux prises de sortie AV
(AV OUT) du lecteur de DVD.
• Fiche jaune : Pour la connexion à la prise d’entrée vidéo
(VIDEO IN) du téléviseur.
• Fiche rouge : Pour la connexion à la prise d’entrée audio
droite (AUDIO IN R) du téléviseur.
• Fiche blanche : Pour la connexion à la prise d’entrée audio
gauche (AUDIO IN L) du téléviseur.
Connexion à un téléviseur et un amplificateur
Pour connecter le lecteur à un téléviseur et un amplificateur :
1 Mettre le sélecteur d’entrée-sortie A/V sur OUT (Sortie).
2 Effectuer les branchements suivants :
• Fiche mini noire : pour la connexion aux prises de sortie AV
(AV OUT) du lecteur de DVD.
• Fiche jaune : Pour la connexion à la prise d’entrée vidéo
(VIDEO IN) du téléviseur.
• Fiche rouge : Pour la connexion à la prise d’entrée audio
droite (AUDIO IN R) de l’amplificateur.
• Fiche blanche : Pour la connexion à la prise d’entrée audio
gauche (AUDIO IN L) de l’amplificateur.

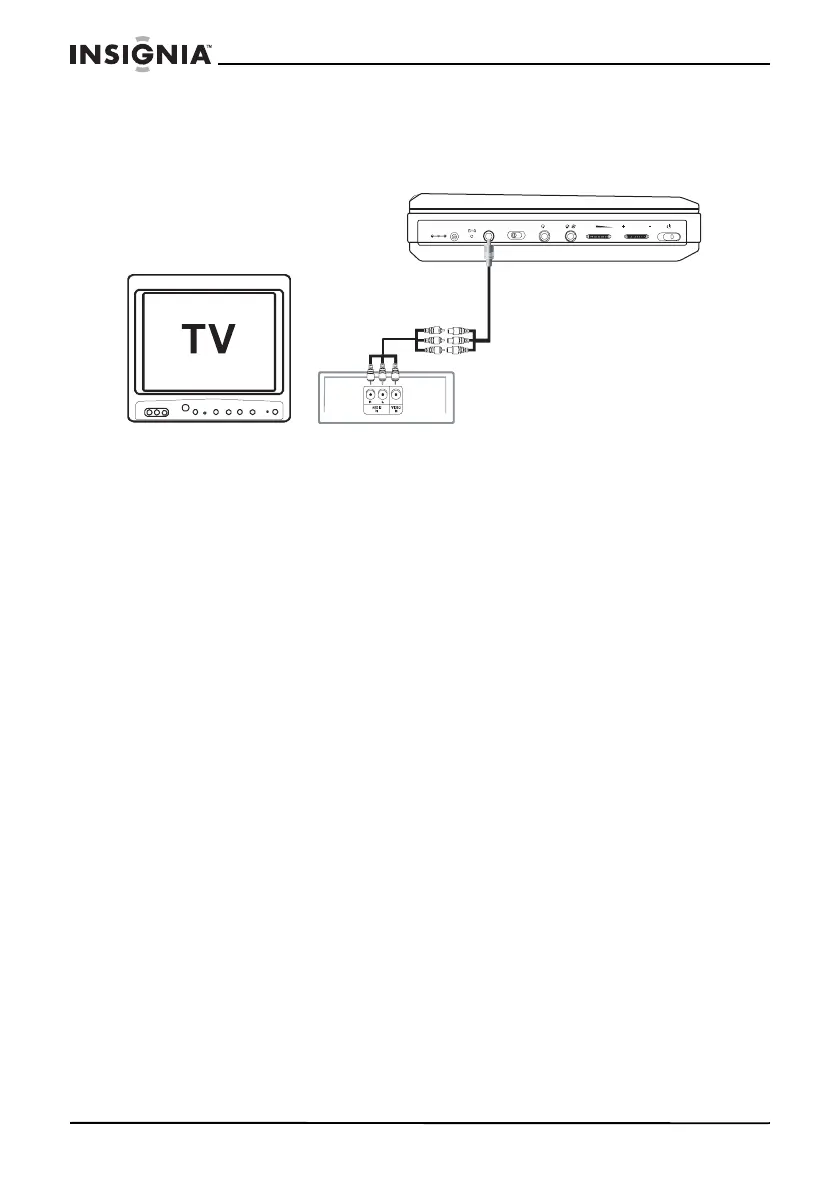

Connexion à une source vidéo externe
Il est également possible de connecter le lecteur à une source vidéo
externe, telle qu’un caméscope ou un autre lecteur de DVD.
