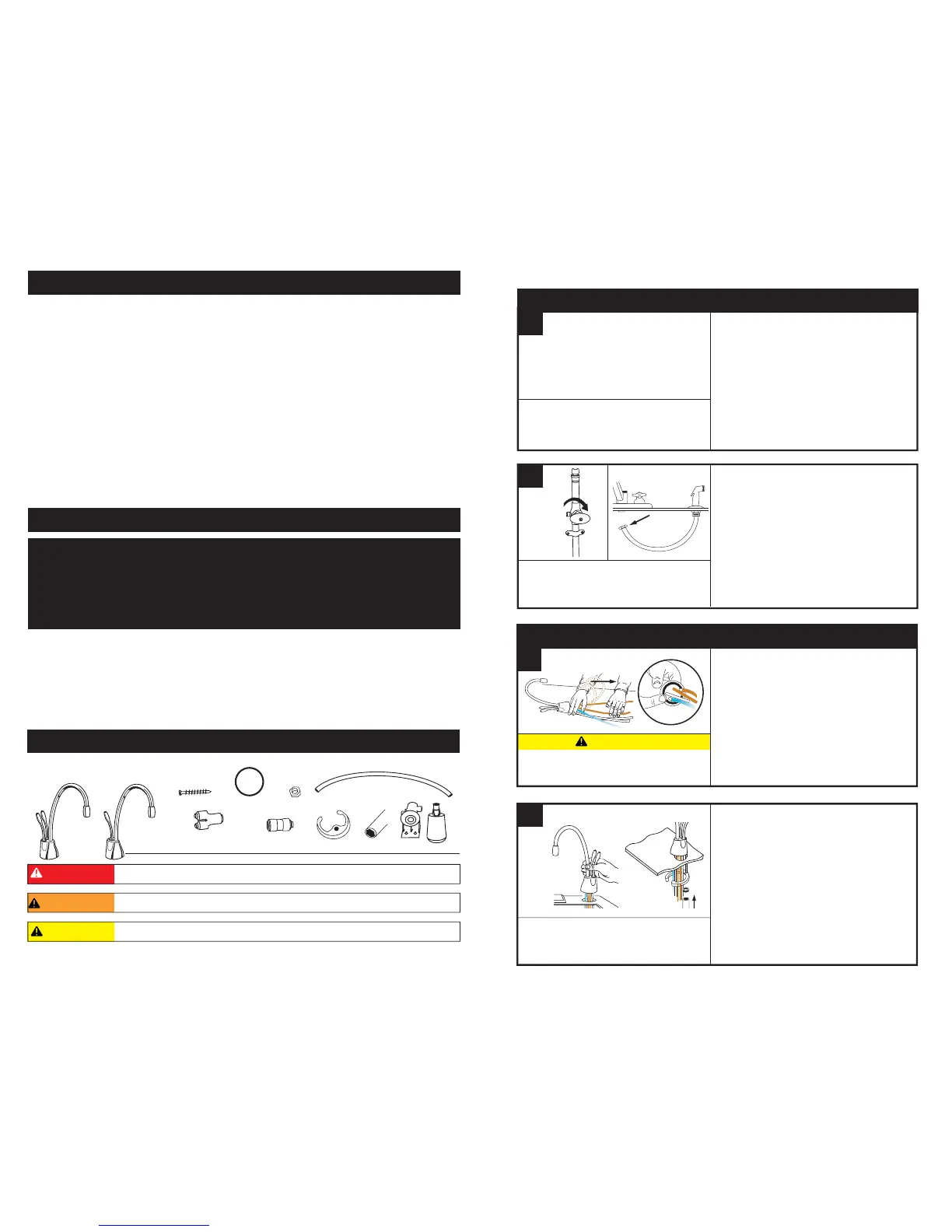

Неминуемая опасная ситуация, которая, если ее не исключить, приведет к смертельному исходу или серьезной травме.
Потенциально опасная ситуация, которая, если ее не исключить, приведет к смертельному исходу или серьезной травме.
Потенциально опасная ситуация, которая, если ее не исключить, может привести к незначительной или серьезной травме.
B
В ЭТОМ КОМПЛЕКТЕ
(# '.
ɣʗʝʭʗʤʢʥʒʜʚʞʞ
ɻʥʢʥʡʭʞʞ
ɳʗʙʚʟʠʓʠʗ
ʜʠʝʮʨʗʓʠʗ
ʥʡʝʠʤʟʗʟʚʗ
:ʠʒʢʑʙʟʭʛ
ʒʭʣʤʢʠʢʑʙʬʗʞʟʭʛ
ʣʠʗʖʚʟʚʤʗʝʮ
ɴʚʣʤʗʞʑʦʚʝʮʤʢʑ
ɲʠʝʥʜʢʥʔʝʑʱ
ʥʣʤʑʟʠʓʠʩʟʑʱʡʝʑʣʤʚʟʑ
ɻʗʣʤʚʔʢʑʟʟʭʛ
ʚʟʣʤʢʥʞʗʟʤ
ɣʭʣʤʢʠʢʑʙʬʗʞʟʭʗ
ʣʠʗʖʚʟʚʤʗʝʚ
ɻʗʣʤʚʔʢʑʟʟʑʱ
ʔʑʛʜʑ
ʤʠʝʮʜʠʖʝʱ)$
ɲʠʣʤʑʓʝʱʗʤʣʱʠʤʖʠ
■
■ Перед установкой и началом использования Аква Хот 98º внимательно изучите данную инструкцию.
■
■ Данное устройство не предназначено для использования в коммерческих целях.
■
■ Убедитесь, что электропроводка и все разъемы соответствуют местным стандартам.
■
■ Для электропитания устройства под мойкой должна быть установлена стандартная розетка с заземлением.
■
■ Настенная розетка, питающая устройство, должна постоянно находиться под напряжением.
■
■ Данная розетка должна иметь предохранитель и не должна получать питание через тот же выключатель, что и
измельчитель пищевых отходов. Требуемый предохранитель/прерыватель: 10 А для 230 В и 15 А для 120 В.
■
■ Надежное функционирование устройства не предполагает использование воды с повышенным содержанием хлора. Если вы предполагаете,
что уровень содержания хлора в воде повышен, рекомендуется использовать нашу систему фильтрации воды.
■
■ Для предотвращения повреждения или неправильной работы устройства давление воды должно быть в пределах от 172 кПа до 862 кПа.
Температура воздуха (в помещении) должна быть в пределах от 1ºC до 38ºC.
■
■ Перемещение деталей внутри бачка, вызывающее дребезжащий звук, является нормальным.
■
■ Во избежании опасности в случае повреждения провода питания его замену должен произвести производитель, сервисный
представитель, либо квалифицированный работник.
ЧТО НУЖНО ЗНАТЬ ПЕРЕД НАЧАЛОМ РАБОТЫ
■ Крестовая и плоская отвертка
■ Карандаш
■ Рулетка
■ Уровень
Принадлежности, которые могут потребоваться:
Требуемые принадлежности:
■ Дрель
■ Обжимной фитинг, тройник
или седельный клапан
■ Разводной ключ
■
■ Анкеры для гипсокартона
■
■ Кольцевая пила
■
■ Ключ для раковин
■
■ Пробойник
Если вы собираетесь использовать для установки Аква Хот 98º отверстие мойки, служащее для выдвижного излива, вам может
потребоваться пробка 3,18 мм или крышка 6,35 мм (не поставляется) для шлага выдвижного излива. См. шаг 1-B. Если требуется
вырезать установочное отверстие в мойке из нержавеющей стали, вам может потребоваться пробойник или кольцевая пила
35 мм - 38 мм для резки нержавеющей стали.
ЧТО ТРЕБУЕТСЯ ДЛЯ НАЧАЛА РАБОТЫ
Порча имущества: Не сдавливайте и не ломайте медные
трубки. Не искривляйте последние 25 мм трубок.
■
■ Опустите трубки вниз через отверстие
в мойке или столешнице так, чтобы
основание встало на свое место.
■
■ С нижней стороны раковины установите
полукруглую установочную пластину
и шестигранную гайку на резьбовую
шпильку. Выставите верхнюю часть крана на
требуемый угол наклона.
■
■ Вставьте отвертку в отверстие сбоку
шестигранного инструмента (образовав
рычаг - “T”) и с помощью этого инструмента
затяните гайку и закрепите кран.
■
■ Распакуйте детали Аква Хот 98º.
■
■ На жесткой, ровной поверхности аккуратно
распрямите медные трубки.
■
■ Убедитесь, что черное кольцевое
уплотнение правильно расположено в
основании верхней части крана (паз в
нижней части крана).
B
ɤɰɫɯɢɰɫɨ
Чтобы удерживать кран в процессе его
закрепления, может потребоваться помощь.
2
A
УСТАНОВКА КРАНА
ПОДГОТОВКА
НАЧАЛО
ПРАВИЛЬНАЯ УСТАНОВКА ЗАНИМАЕТ ОКОЛО 24 ЧАСОВ
■
■ Определите место установки крана, бачка
и фильтра (если используется).
■
■ Убедитесь, что имеется достаточный зазор
(см. табл. слева) для полного открытия
рукояток крана.
■
■ Убедитесь, что толщина столешницы не
слишком велика (см. табл. слева).
■
■ Убедитесь, что под мойкой установлена
розетка с защитным заземлением.
■
■ Отключите подачу воды.
■
■ При использовании отверстия шланга
выдвижного излива открутите гайку,
которая крепит шланг выдвижного излива
к нижней части крана.
■
■ С помощью разводного ключа открутите
гайку, которая крепит фланец выдвижного
излива в его отверстии.
■
■ Закройте отверстие шланга пробкой или
крышкой (не поставляется).
1
Настенная розетка, питающая устройство, должна
постоянно находиться под напряжением и иметь
предохранитель. Настенная розетка не должна
получать питание через тот же выключатель,
что и измельчитель пищевых отходов.
HC1100 ...... 100 mm ...............76 mm
GN1100 ...... 110 mm ...............76 mm
В случае необходимости сверлить мойку
или столешницу вам, возможно,
потребуются соответствующие инструменты.
Минимальное расстояние от
центра отверстия до стены
Максимальная
толщина
(ширина) столешницы
26
ɤɰɫɯɢɰɫɨ
ɲɳɨɧɶɲɳɨɩɧɨɰɫɨ
ɱɲɢɴɰɱ
A
■ Крестовая и плоская отвертка
■ Карандаш
■ Рулетка
■ Уровень
