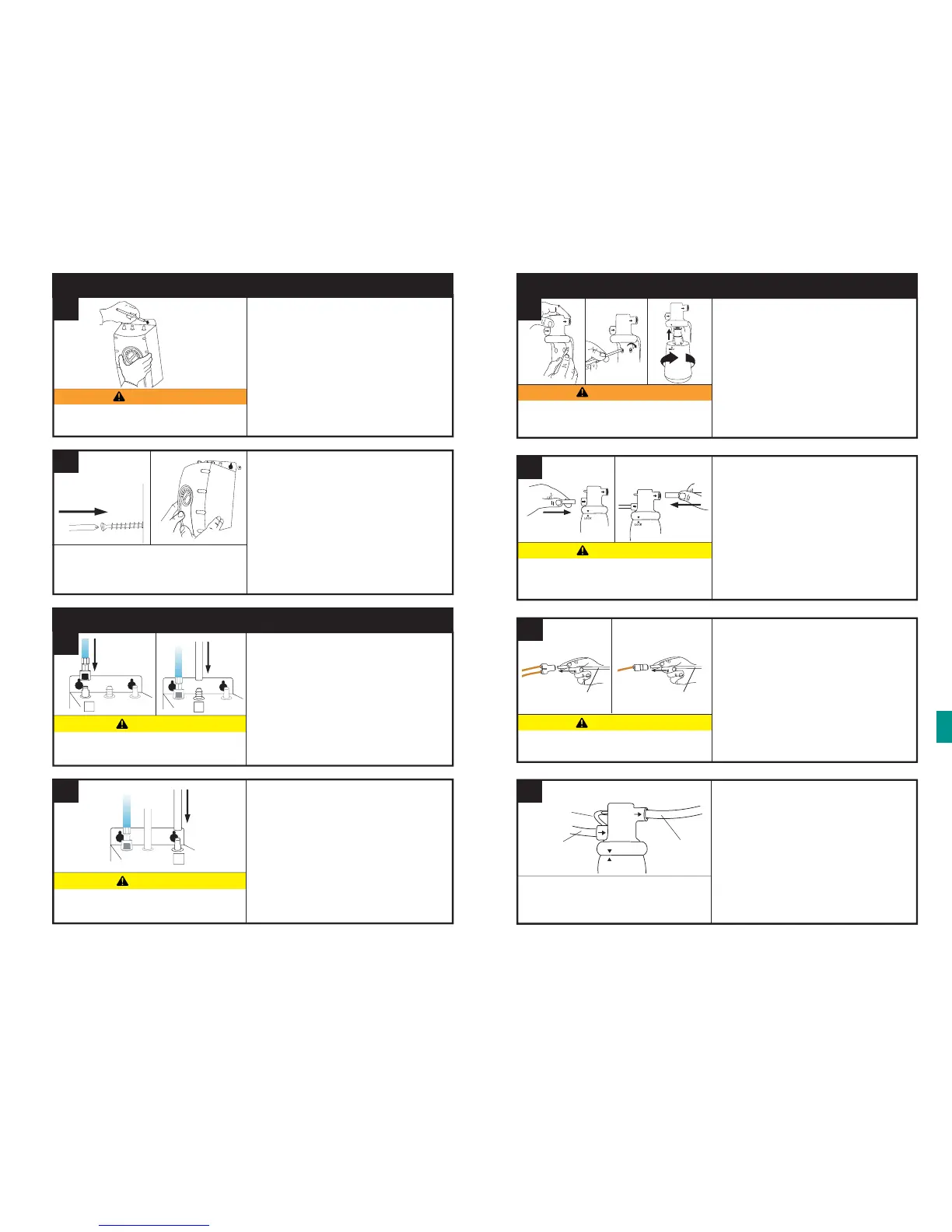

Установите бачок вертикально в месте,
позволяющем обеспечить зазор под днищем бачка,
необходимый для слива, если это потребуется. НЕ
перетягивайте шурупы.
■
■ По отметкам просверлите предварительные
отверстия диаметром 3 мм.
■
■ Вверните шурупы в предварительно
высверленные отверстия, оставив их
выступать на 6,4 мм.
■
■ Подвесьте бачок на шурупы.
■
■ Затяните шурупы только на 1/2 оборота по
часовой стрелке.
B
A
■
■ Выберите место под мойкой для
вертикальной установки бачка в пределах
досягаемости соединений электрической
и водопроводной систем. Бачок должен
располагаться не далее 400 мм от
водопроводных линий крана и не далее 760
мм от стандартной заземленной розетки.
■
■ Удерживая бачок на месте, выбранном
для его установки, с помощью карандаша
наметьте отверстия для 2 удерживающих
шурупов.
Порча имущества: Бачок должен располагаться не далее 400 мм от крана
и не далее 760 мм от стандартной заземленной розетки. НЕ удлиняйте
водопроводные или электрические линии.
3
■
■ Не нажимая серую кнопку, заведите
расположенный на конце синей трубки
соединительный фитинг с защелкой на
левый пластмассовый фитинг бачка и
нажимайте на него, пока он не защелкнется
на месте. (1)
■
■ Наденьте гибкую белую трубку на
средний фитинг с бородками и натяните
ее примерно на 12 мм. (2)
4
1
2
A
Порча имущества: Сдавленные или заблокированные
водопроводные линии могут стать причиной
повреждения водяного бачка.
■
■ Накиньте маленькую белую трубку
на крайний правый гладкий фитинг и
натяните ее примерно на 12 мм. (3)
■
■ Осмотрите трубки и убедитесь, что они
не зажаты и не защемлены.
B
3
Прилагаемые шурупы предназначены для
вкручивания только в деревянные балки или стенки
шкафа. Для установки на гипсокартонную стену
используйте стеновые анкеры (не поставляются).
Оставьте 12 мм,
чтобы подвесить
бачок.
ɲɳɨɧɶɲɳɨɩɧɨɰɫɨ
ɤɰɫɯɢɰɫɨ
ɤɰɫɯɢɰɫɨ
СОЕДИНЕНИЕ КРАНА С БАЧКОМ
Для обеспечения
правильной
работы бачка его
следует
установить по
уровню.
Порча имущества: Не удлиняйте медные трубки более уже
имеющейся длины в 40 см.
ɤɰɫɯɢɰɫɨ
Травма: Не устанавливайте фильтр над розеткой или другим электрическим
устройством. Головку и кронштейн фильтра следует устанавливать
таким образом, чтобы для подключения не требовалось вытягивания,
изгибания или сдавливания труб.
Порча имущества: Трубки должны описывать форму шкафа, оставляя
свободное место. При этом они не должны иметь острых изгибов. Для
обеспечения надежности соединений трубки должны иметь чистые,
перпендикулярные, ровные обрезы.
B
■
■ Определите требуемую длину труб,
отрежьте по длине таким образом, чтобы
обрез был перпендикулярным и ровным.
■
■ Вставьте до упора белую трубку диаметром
9,5 мм во входное отверстие головки
фильтра . Нажмите на него еще раз для
обеспечения надежности соединения.
■
■ Вставьте до упора другую белую трубку
в выходное отверстие головки фильтра .
Нажмите на него еще раз для обеспечения
надежности соединения.
D
■
■ Отметьте расположения отверстий для
головки и кронштейна фильтра в месте,
позволяющем производить замену фильтра.
■
■ Высверлите предварительные отверстия
диаметром 3 мм шурупами для дерева и
закрепите кронштейн на стенке, завернув их
до упора.
■
■ Снимите красную крышку фильтра, вставьте
картридж фильтра в головку фильтра
и поверните по часовой стрелке до
совмещения стрелки “ЗАКР” со стрелкой на
кронштейне.
от фильтра или
линии подачи воды
C
■
■ Вставьте медную трубку(и) от крана в
быстроразъемный соединитель с 9,5 мм на
6,35 мм . Нажмите на него еще раз для
обеспечения надежности соединения.
■
■ Вставьте до упора белую трубку от правого
выходного отверстия головки фильтра в
быстроразъемный соединитель. Нажмите на
него еще раз для обеспечения надежности
соединения.
HC1100 GN1100
от линии
подачи воды
к крану
ɲɳɨɧɶɲɳɨɩɧɨɰɫɨ
ɤɰɫɯɢɰɫɨ
Для отсоединения трубки(ок) от быстроразъемного соединителя
нажмите разъединяющее кольцо и аккуратно вытяните трубку.
5
A
УСТАНОВКА СИСТЕМЫ ФИЛЬТРАЦИИ
Порча имущества: Проверьте, что трубки присоединены как
следует и натянуты так, как упомянуто ранее.
27
Ни для каких соединений хомуты не требуются.
■
■ Для перенаправления слива воды при
замене фильтра присоедините прозрачную
трубку 150 мм к вентиляционному
отверстию головки фильтра.
При снятии фильтра обычно сливается около 60 мл воды.
Это нормально.
от фильтра или
линии подачи воды
УСТАНОВКА БАЧКА
