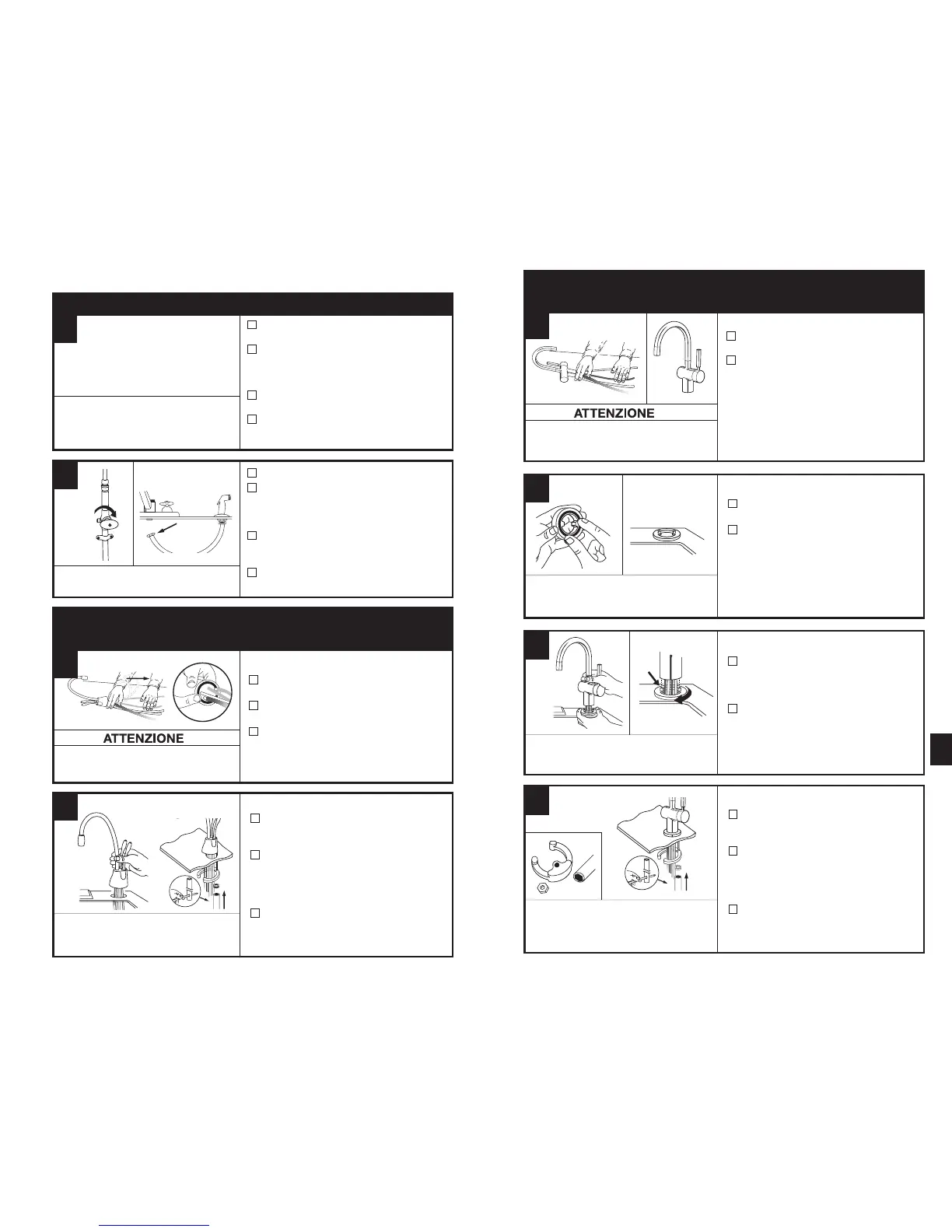

PREPARAZIONE
INIZIARE DA QUI LA CORRETTA INSTALLAZIONE RICHIEDE DALLE 2 ALLE 4 ORE CIRCA
■ Identificare il luogo in cui installare il
rubinetto, il serbatoio e il filtro (se necessario).
■ Verificare che lo spazio disponibile sia
sufficiente (vedere la tabella a sinistra)
affinché le maniglie del rubinetto possano
essere completamente aperte.
■ Verificare che il piano non sia troppo spesso
(vedere la tabella a sinistra).
■ Verificare che sia disponibile una presa
elettrica (con messa a terra) sotto al lavello.
■ Chiudere la valvola centrale dell’acqua.
■ Se si utilizza l’attacco del tubo del
miscelatore con doccetta del lavello,
rimuovere il dado che collega l’attacco del
miscelatore alla parte inferiore del rubinetto.
■ Utilizzando una chiave a bussola regolabile,
rimuovere il dado che collega la flangia del
miscelatore a doccetta al relativo attacco.
■ Chiudere l’apertura dell’attacco (foro) con
un coperchio o un tappo (non fornito).
1
La presa elettrica per il rubinetto deve
essere alimentata in modo continuo e deve
essere dotata di fusibile. Non deve essere
controllata dallo stesso interruttore a cui è
collegato il dissipatore di rifiuti alimentari.
Se è necessario praticare dei fori sul lavello o sul
piano, noleggiare o acquistare gli attrezzi adatti.
Spazio minimo richiesto dal centro
del foro alla parete
Lo spessore massimo del piano è di 76 mm.
A
Danneggiamento dei componenti: Non comprimere
o spezzare i tubi in rame. Non piegare la parte finale
dei tubi gli ultimi 25 mm.
HC1100/GN1100
■ Estrarre dalla confezione i componenti
del rubinetto dell’acqua calda.
■ Sistemare con attenzione i tubi in rame
su una superficie piana fissa.
■ Verificare che l’O-ring circolare nero sia
posizionato correttamente nella base
della testa del rubinetto (la scanalatura
nella parte interna inferiore del rubinetto).
A
INSTALLAZIONE DEL RUBINETTO -
HC1100/GN1100
2
HC1100/GN1100
■ Far passare i tubi attraverso il foro del
lavello o del piano finché la base non è
posizionata saldamente.
■ Sotto al lavello, posizionare la piastra
di montaggio semicircolare e il dado
esagonale sul perno filettato. Verificare
che il rubinetto sia posizionato con
l’angolazione desiderata.
■ Inserire il cacciavite nel foro della
chiave a tubo esagonale (creando una
“T”) e utilizzarla per serrare il dado e
fissare il rubinetto.
B
Potrebbe essere necessario chiedere l’aiuto
di un’altra persona per posizionare e
contemporaneamente fissare il rubinetto.
Danneggiamento dei componenti: Non comprimere
o spezzare i tubi in rame. Non piegare la parte finale
dei tubi gli ultimi 25 mm.
HC3300/H3300
■ Estrarre dalla confezione i componenti
del rubinetto dell’acqua calda.
■ L’installazione consigliata per questo
rubinetto è quella con la maniglia del
rubinetto sulla destra.
Con questo design ingegnoso la
maniglia funziona perfettamente quando
viene messa a destra o a sinistra del
rubinetto dell’acqua bollente. Decidere
sulla posizione preferita della maniglia
prima di dare inizio all’installazione.
A
INSTALLAZIONE DEL RUBINETTO -
HC3300/H3300
2
HC3300/H3300
■ Inserire l’O-ring di gomma nella
scanalatura nella sede di ottone.
■ Posizionare la sede di ottone, con il lato
dell’O-ring rivolto in basso, sul foro nel
lavello o del piano.
HC3300/H3300
■ Tenendo la sede di ottone nella sua
posizione, far scendere le tubazioni
attraverso il foro nel lavello o nel piano,
finché la base tocca la sede di ottone.
■ Ruotare la sede di ottone finché
i due perni d’arresto cadono in
corrispondenza dei fori alla base
del rubinetto e la base poggia
perfettamente nella sede di ottone.
HC3300/H3300
■ Sotto al lavello, posizionare la piastra
di montaggio semicircolare e il dado
esagonale sul perno filettato.
■ Posizionare il dado esagonale sul
perno filettato. Accertarsi che la
maniglia del rubinetto sia sul lato
preferito e che la testa del rubinetto
abbia l’inclinazione desiderata.
■ Inserire il cacciavite nel foro della
chiave a tubo esagonale (creando una
“T”) e utilizzarla per serrare il dado e
fissare il rubinetto.
B
C
D
Si consiglia di inumidire l’O-ring con acqua prima
di inserirlo nella sede di ottone, perché ciò aiuta a
tenere l’anello in posizione durante l’installazione.
Per facilitare il passaggio delle tubazioni attraverso
il foro, inserire la tubazione blu con il raccordo a
innesto rapido, quindi inserire le tubazioni rimanenti.
La piastra di montaggio semicircolare deve
circondare tutte le tubazioni discendenti
e estendersi al di là del foro del lavello
quando è ben stretta.
51
HC3300 ............. 64mm
H3300 ............... 64mm
HC1100 ............. 67mm
GN1100 ............. 83mm
