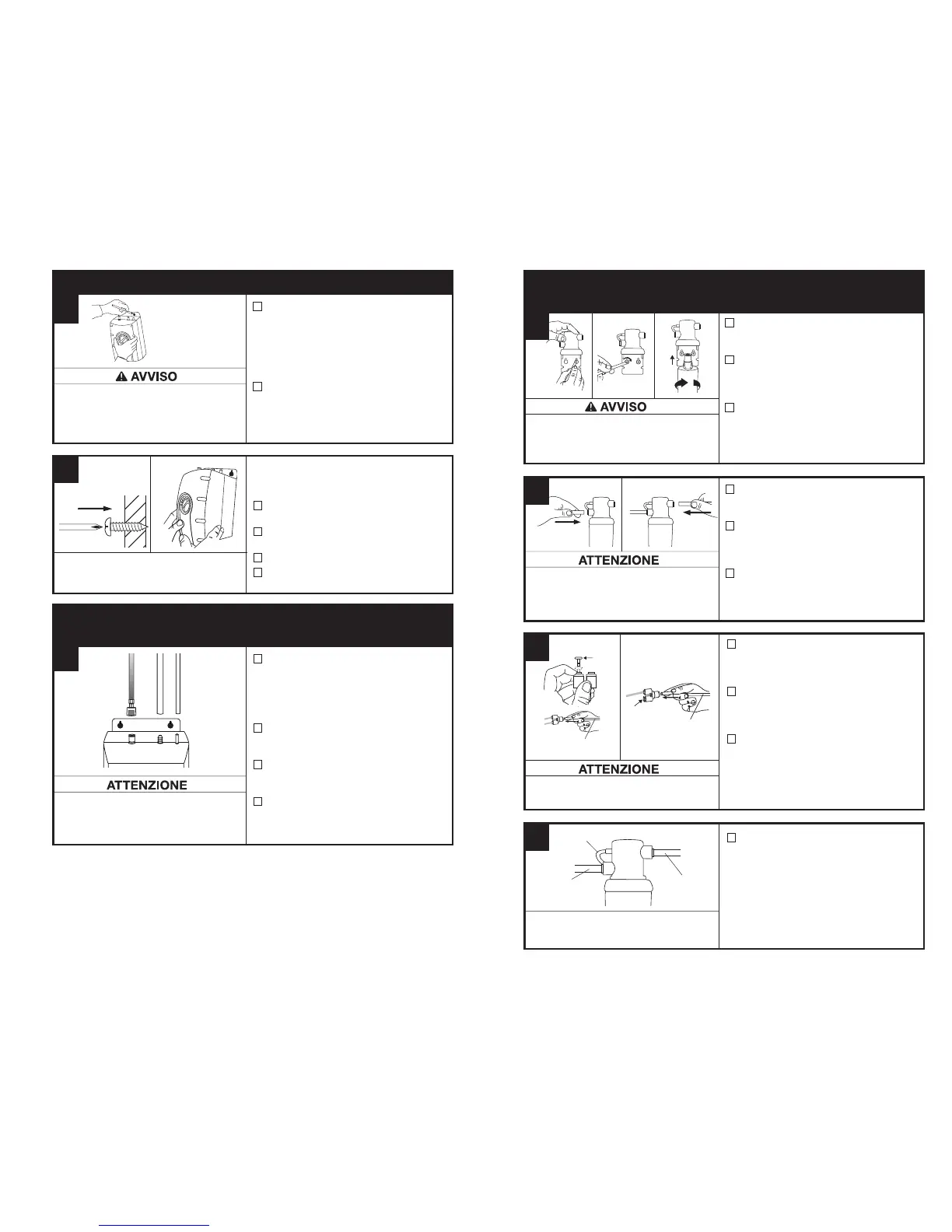

Montare il serbatoio verticalmente, lasciando nella
parte inferiore del serbatoio lo spazio sufficiente per lo
scarico, se necessario. NON stringere troppo le viti.
■ Praticare dei fori guida da 3 mm nei
punti contrassegnati.
■ Avvitare le viti nei fori guida, lasciandole
fuoriuscire di 6,4 mm.
■ Posizionare il serbatoio sulle viti.
■ Serrare le viti con solo mezzo giro in
senso orario.
Le viti fornite devono essere utilizzate solo con perni
o armadietti di legno. Utilizzare i sostegni a muro
(non inclusi) per l’installazione su pareti in gesso.
COLLEGAMENTO DEL RUBINETTO
AL SERBATOIO
MONTAGGIO DEL SERBATOIO
■ Scegliere un punto sotto al lavello per
montare il serbatoio verticalmente, alla
portata delle connessioni elettriche e
delle tubature. Il serbatoio deve trovarsi
a 400 mm o meno dai tubi dell’acqua del
rubinetto e a 760 mm o meno da una
presa elettrica standard (con messa a terra).
■ Tenendo il serbatoio fermo nella sua
posizione nel punto scelto per
l’installazione, utilizzare una matita per
contrassegnare le posizioni per le 2 viti
di fissaggio.
Lesioni personali/Danneggiamento dei componenti:
Il serbatoio deve essere posizionato a 400 mm dal
rubinetto e a 760 mm o meno da una presa elettrica
standard (con messa a terra). NON prolungare
ulteriormente i cavi elettrici o le tubature.
■ Senza premere il pulsante grigio,
posizionare il sistema di collegamento
a scatto sull’estremità del tubo blu
sull’impianto in plastica a sinistra del
serbatoio, spingendolo finché non scatta
in posizione. (1)
■ Fare scorrere il tubo flessibile bianco
sull’attacco centrale dentellato e inserirlo
di circa 12 mm. (2)
■ Fare scorrere il tubo piccolo bianco
sull’attacco levigato a destra e inserirlo
di circa 12 mm. (3)
■ Controllare se i tubi sono piegati o ricurvi.
Per le connessioni non sono necessarie
fascette stringitubo.
Il serbatoio deve essere
montato a livello per
consentire di eseguire le
operazioni correttamente.
Lasciare 12 mm
per l’installazione
del serbatoio.
Danneggiamento dei componenti: tubature troppo
strette o bloccate possono danneggiare il serbatoio
dell’acqua. Verificare che i tubi siano collegati e inseriti
correttamente, come indicato.
3
4
B
A
A
■ Contrassegnare le posizioni dei fori per
la testa del filtro e la staffa in un punto
che consenta di sostituire il filtro.
■ Praticare dei fori da 3 mm e fissare
la staffa al muro con delle viti di
legno, avvitandole finché la staffa non
è in posizione.
■ Rimuovere il tappo rosso del filtro,
inserire la cartuccia del filtro sulla testa
del filtro e avvitare in senso orario fino
ad allineare la freccia “LOCK” sul filtro
alla freccia sulla staffa.
Lesioni personali: Non posizionare il filtro sopra a una
presa elettrica o in prossimità di altri dispositivi elettrici.
Installare la testa e la staffa in modo tale che i collegamenti
dei tubi non siano troppo tesi, piegati o stretti.
5
A
■ Determinare la lunghezza necessaria
delle tubature, quindi praticare un taglio
netto e perpendicolare.
■ Inserire un tubo bianco da 9,5 mm
nel foro di entrata della testa del filtro
fino alla posizione di arresto. Premere
nuovamente per fissare il tubo.
■ Inserire un tubo bianco da 9,5 mm
nel foro di entrata della testa del filtro
fino alla posizione di arresto. Premere
nuovamente per fissare il tubo.
Danneggiamento dei componenti: Il tubo deve essere
posizionato lungo i bordi dell’armadietto senza curvature
eccessive, occupando poco spazio. I tubi devono essere
tagliati in perpendicolare e con precisione per essere
installati correttamente.
B
Dal sistema di
fornitura dell’acqua
Al rubinetto
HC1100 HC3300, H3300,
GN1100
Dal filtro o dal sistema
di fornitura dell’acqua
■ Solo per HC1100: Rimuovere il tappo
dal connettore rapido a “Y” impugnando
l’anello di rilascio grigio ed estraendo
delicatamente il tappo.
■ Inserire il tubo in rame del rubinetto
nel connettore rapido da 9,5 mm a
6,35 mm. Premere nuovamente per
fissare il tubo.
■ Collegare il tubo bianco dalla
presa destra sulla testa del filtro al
connettore rapido fino alla posizione
di arresto. Premere nuovamente per
fissare il tubo.
Danneggiamento dei componenti: la lunghezza massima
delle tubazioni in rame non deve superare i 40 cm.
C
■ Per reindirizzare lo scarico
dell’acqua per la sostituzione del
filtro, posizionare un tubo da 150 mm
sul foro di ventilazione sul lato sinistro
della testa del filtro.
È normale che vengano scaricati circa 60 ml
di acqua quando il filtro viene rimosso.
D
Tubazione di
scarico
Dal sistema di
fornitura dell’acqua
Al rubinetto
INSTALLAZIONE DEL SISTEMA
DI FILTRAGGIO
Tappo
(1)(2) (3)
Dal filtro o dal sistema
di fornitura dell’acqua
Tappo
52
