B
PRZYGOTOWANIE
ROZPOCZĘCIE MONTAŻU PRAWIDŁOWA INSTALACJA POWINNA POTRWAĆ OKOŁO 24 GODZIN
■ Określić lokalizację baterii warnika, zbiornika
warnika i filtra (o ile jest stosowany).
■ Sprawdzić, czy jest wystarczająca ilość wolnego
miejsca do całkowitego otwarcia dźwigni baterii
warnika (zobacz dane z lewej strony).
■ Sprawdzić, czy blat nie jest zbyt gruby (zobacz
dane z lewej strony).
■ Upewnić się, że pod zlewozmywakiem znajduje
się gniazdo elektryczne z uziemieniem.
■ Wyłączyć dopływ wody.
■ W przypadku użycia otworu na baterię z
natryskiem, wykręcić nakrętkę mocującą rurkę
natrysku od dołu baterii natryskowej.
■ Za pomocą klucza nastawnego wykręcić nakrętkę
mocującą kołnierz baterii natryskowej w otworze
blatu/zlewozmywaka.
■ Zatkać wylot rurki za pomocą korka lub zatyczki
(nie dostarczane).
1
Gniazdo elektryczne zasilające warnik musi mieć zapewniony stały
dopływ prądu i musi być zabezpieczone bezpiecznikiem. Gniazdo
to nie może być sterowane za pomocą tego samego przełącznika,
który włącza/wyłącza rozdrabniacz odpadów organicznych.
W razie potrzeby wykonania otworu w zlewie lub
blacie, może być konieczne wypożyczenie lub
zakupienie odpowiednich narzędzi.
Wymagany odstęp minimalny od środka otworu do ściany
Grubość maksymalna blatu to 76 mm.
A
Uszkodzenie mienia: Zachować ostrożność, aby nie
zacisnąć ani nie złamać rurki miedzianej. Nie dopuścić do
odkształcenia końcówki rurki na odcinku 25 mm.
HC1100/GN1100
■ Wypakować elementy zestawu.
■ Na stabilnym, równym podłożu ostrożnie
rozprostować rurki miedziane.
■ Upewnić się, że czarny pierścień samouszczelniający
O-ring jest prawidłowo osadzony w podstawie
głowicy baterii (rowek od spodu baterii).
A

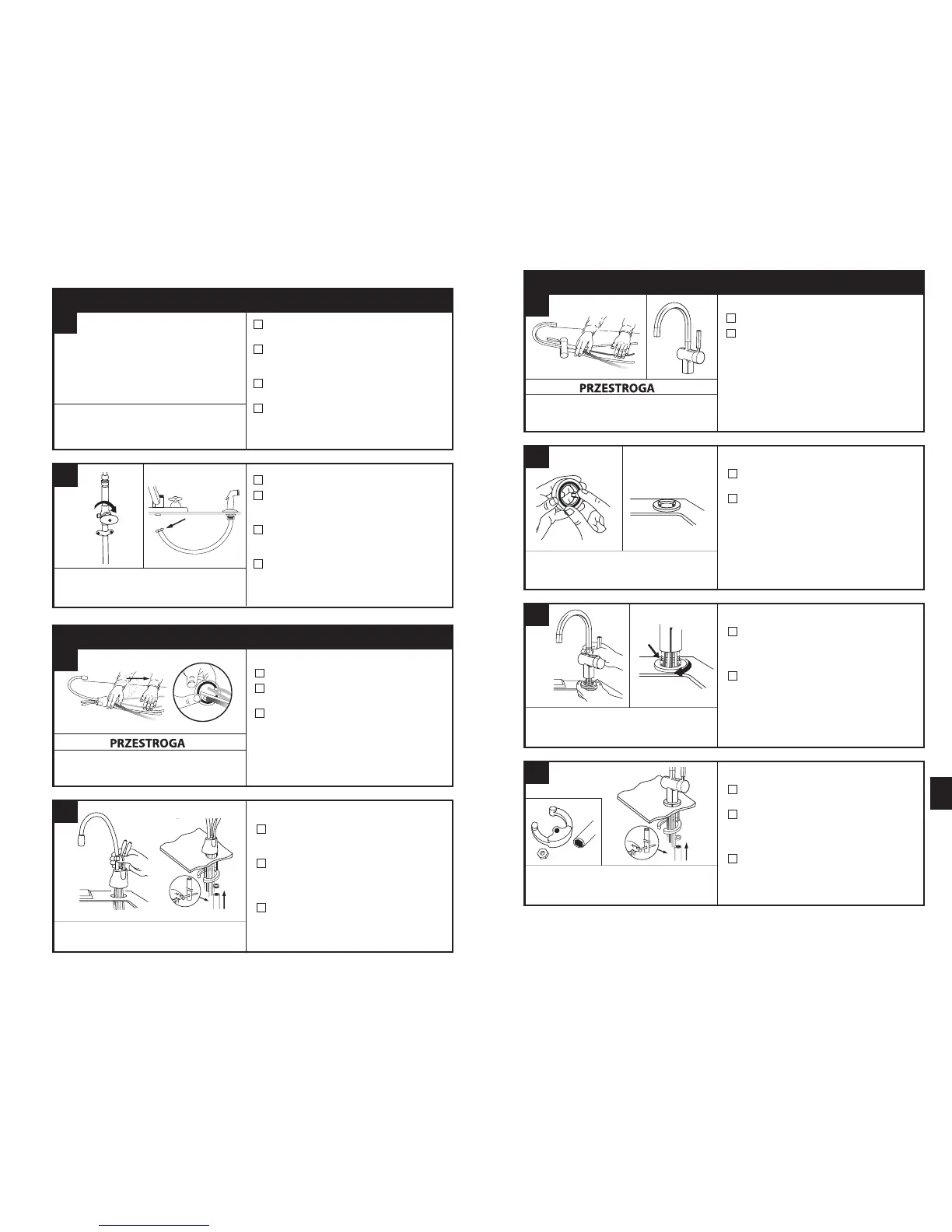

MONTAŻ BATERII HC110 0/GN110 0
2
HC1100/GN1100
■ Opuścić baterię prowadząc rurki w dół przez
otwór w zlewie lub blacie tak, aby podstawa
spoczęła na zlewie/blacie.
■ Od spodu zlewozmywaka założyć półkolistą
płytkę montażową i nakrętkę sześciokątną na
pręt gwintowany. Upewnić się, że głowica baterii
ustawiona jest pod odpowiednim kątem.
■ Umieścić wkrętak w otworze bocznym klucza
sześciokątnego (tworząc literę „T”) i dokręcić tym
kluczem nakrętkę mocującą baterię.
B
Podczas dokręcania może być potrzebna
druga osoba, przytrzymująca baterię.
Uszkodzenie mienia: Zachować ostrożność, aby nie
zacisnąć ani nie złamać rurki miedzianej. Nie dopuścić do
odkształcenia końcówki rurki na odcinku 25 mm.
HC3300/H3300
■ Wypakować elementy zestawu.
■ Zaleca się montować kran z kurkiem z
prawej strony.
Unikalna konstrukcja umożliwia montaż baterii
z dźwignią z lewej lub prawej strony bez
obniżania jej funkcjonalności. O tym, czy
dźwignia ma znajdować się z lewej czy z
prawej strony należy zdecydować przed
rozpoczęciem montażu.
A
MONTAŻ BATERII HC3300/H3300
2
HC3300/H3300
■ Umieścić gumowy pierścień samouszczelniający
O-ring w rowku gniazda mosiężnego.
■ Umieścić gniazdo mosiężne z pierścieniem
samouszczelniającym od spodu na otworze
w zlewie lub blacie.
HC3300/H3300
■ Opuścić baterię przytrzymując gniazdo mosiężne
na swoim miejscu i prowadząc rurki w dół przez
otwór w zlewie lub blacie tak, aby podstawa
spoczęła w gnieździe.
■ Przekręcić gniazdo mosiężne tak, aby dwa kołki
ustalające trafiły w otwory w podstawie baterii
i podstawa osiadła w sposób pewny w gnieździe.
HC3300/H3300
■ Od spodu zlewozmywaka założyć półkolistą
płytkę montażową na pręt gwintowany.
■ Założyć nakrętkę sześciokątną na pręt gwintowany.
Upewnić się, że dźwignia baterii znajduje się po
żądanej stronie a głowica baterii ustawiona jest
pod żądanym kątem.
■ Umieścić wkrętak w otworze bocznym klucza
sześciokątnego (tworząc literę „T”) i dokręcić
tym kluczem nakrętkę mocującą baterię.
B
C
D
Zwilżenie pierścienia samouszczelniającego wodą przed
jego umieszczeniem w gnieździe mosiężnym ułatwia
utrzymanie go na swoim miejscu podczas montażu.
Aby ułatwić przeprowadzenie rurek przez otwór, najpierw
należy przełożyć czarną rurkę z nasadką szybkozłączki,
następnie przełożyć pozostałe rurki.
Płytka montażowa półkolista powinna otoczyć wszystkie
wpuszczone rurki i wystawać poza otwór po dokręceniu.
57
HC3300 ........................... 64 mm
H3300 ............................. 64 mm
HC1100 ............................ 67 mm
GN1100 ........................... 83 mm
