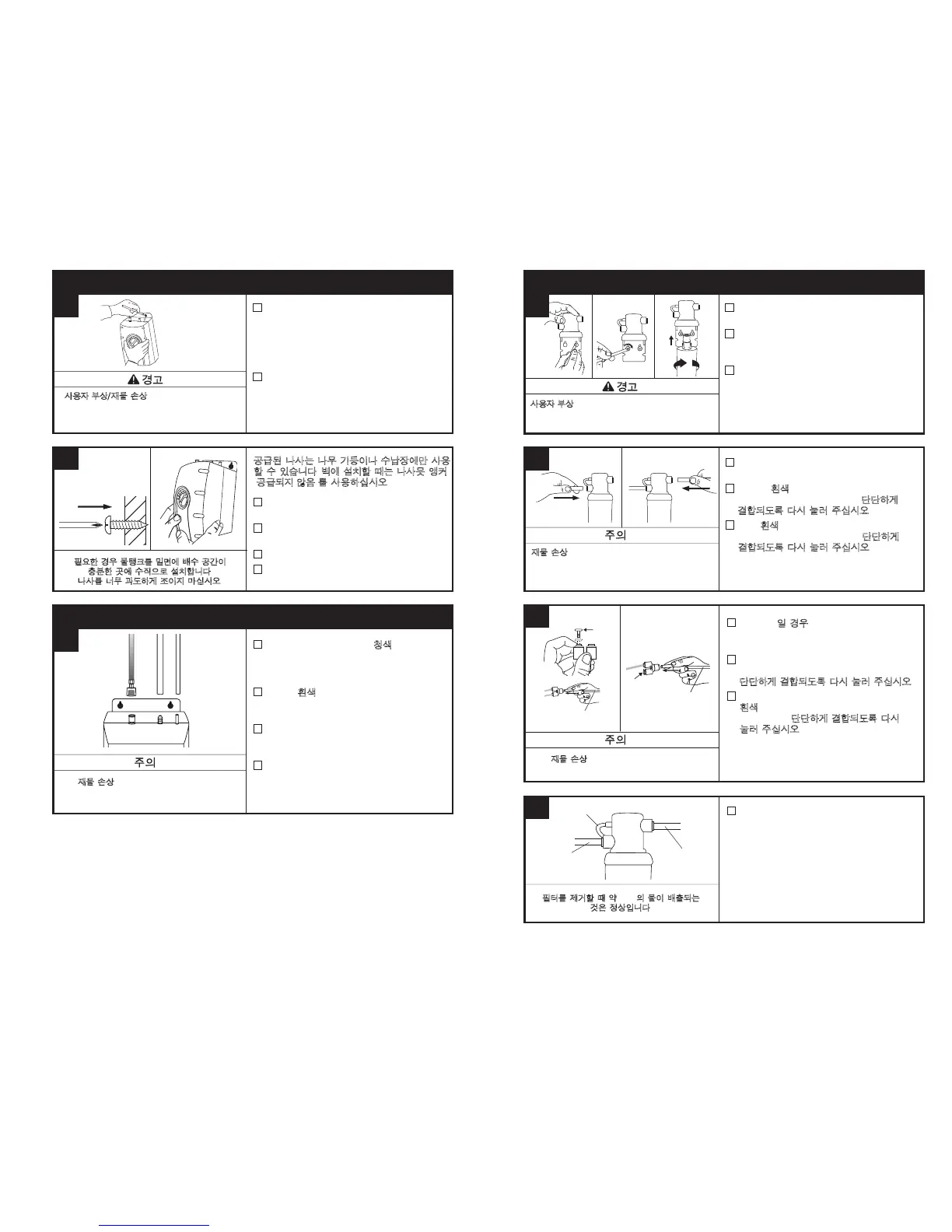

필요한 경우 물탱크를 밑면에 배수 공간이
충분한 곳에 수직으로 설치합니다.
나사를 너무 과도하게 조이지 마십시오.
■ 표시한 곳에 3mm의 예비 구멍을
뚫으십시오.
■ 나사를 구멍에 삽입하고, 6.4mm 정도
노출된 상태로 둡니다.
■ 물탱크를 나사에 겁니다.
■ 나사를 시계 방향으로 1/2바퀴만 조입니다.
공급된 나사는 나무 기둥이나 수납장에만 사용
할 수 있습니다. 벽에 설치할 때는 나사못 앵커
(공급되지 않음)를 사용하십시오.
수도꼭지를 물탱크에 연결하는 방법
물탱크의 설치
■ 싱크대 밑에서 수도관 및 전기 콘센트가
가깝고, 물탱크를 수직으로 세울 수 있는
곳을 선택합니다. 물탱크는 수도꼭지
급수선으로부터 400mm 이내, 접지된 표준
콘센트로부터 760mm 이내에 설치해야
합니다.
■ 물탱크를 설치 위치에 고정시킨 상태에서
연필로 2개의 걸이 나사를 설치할 위치를
표시합니다.
사용자 부상/재물 손 상: 물탱크는 수도꼭지에서
400mm 이내, 접지된 표준 콘센트에서 760mm
이내에 설치해야 합니다. 수도관이나 전선을
연장하지 마십시오.
■ 회색 버튼을 누르지 말고 청색 관 끝에
있는 연결장치를 물탱크 왼쪽의 플라스틱
연결부 위에 올린 다음, 딸깍하는 소리가
나면서 결합될 때까지 밀어 넣습니다. (1)
■ 유연한 흰색 관을 중앙의 미늘이 있는 중앙
연결부 위에 밀어 넣고 12mm 정도 내리
누릅니다. (2)
■ 작은 흰색 관을 먼 오른쪽의 매끈한 연결부
위에 밀어 넣고 약 12mm 정도 내리
누릅니다. (3)
■ 관이 압착되거나 오그라든 곳이 있는지
육안 검사합니다.
연결을 위해 호스 죔쇠는 필요하지 않습니다.
물탱크는
수평으로
설치해야 올바로
작동합니다.
물탱크를 걸 수
있도록 12mm를 남겨
두십시오.
재물 손상: 수도관이 압착되거나 막히면
물탱크가 손상될 수 있습니다. 관이 설명한 대로
올바르게 연결되었는지 점검하십시오.
3
4
B
A
A
■ 필터 교체가 가능한 곳에 필터 머리와
브래킷 설치 구멍의 위치를 표시하십시오.
■ 3mm의 예비 구멍을 뚫고, 브래킷을
목재용 나사로 벽에 부착한 다음 충분히
돌려서 고정시킵니다.
■ 빨간색 필터 캡을 제거하고 필터
카트리지를 필터 머리에 삽입한 다음, 시계
방향으로 돌려서 필터의 “LOCK” 화살표를
브래킷 위의 화살표와 맞춥니다.
사용자 부상: 필터를 콘센트나 그 밖의 전기 장치 위
에 배치하지 마십시오. 머리와 브래킷은 관이 늘어나
거나 뒤틀리거나 눌리지 않도록 설치하십시오.
5
A
■ 필요한 관의 길이를 결정한 다음, 절단면이
관과 직각이 되도록 매끈하게 자릅니다.
■ 9.5mm 흰색 관을 끝이 닿을 때까지 필터
머리의 유입구에 삽입합니다. 단단하게
결합되도록 다시 눌러 주십시오.
■ 다른 흰색 관을 끝이 닿을 때까지 필터
머리의 배출구에 삽입합니다. 단단하게
결합되도록 다시 눌러 주십시오.
재물 손상: 관이 꺾이지 않고 수용 공간이 충분하
도록 캐비닛의 윤곽을 따라 배치합니다. 관의 절단
면이 관과 수직이 되도록 깨끗하고 매끈하게 잘라
야 정확하게 결합할 수 있습니다.
B
급수관
으로부터
수도꼭
지로
HC1100 HC3300, H3300,
GN1100
필터 또는
급수관으로부터
필터 또는
급수관으로부터
■ H C1100일 경우: “Y” 급속 커넥터에서
회색 방출 링을 잡고 플러그를 부드럽게
당겨서 뺍니다.
■ 수도꼭지에 나온 구리관을 9.5mm ~
6.35mm 급속 커넥터에 삽입합니다.
단단하게 결합되도록 다시 눌러 주십시오.
■ 필터 머리의 오른쪽 배출구에서 나온
흰색 관을 멈출 때까지 급속 커넥터에
연결합니다. 단단하게 결합되도록 다시
눌러 주십시오.
재물 손상: 구리관을 제공된 40cm보다
더 길게 연장하지 마십시오.
C
■ 필터 교체 배수관의 방향을 돌리려면
150mm의 투명한 관을 필터 머리의
왼쪽에 있는 배수구 위에 배치합니다.
필터를 제거할 때 약 60ml의 물이 배출되는
것은 정상입니다.
D
배출관
급수관으
로부터
수도꼭지로
필터 설치
플러그
플러그
(1)(2) (3)
64
