财产损坏：请勿挤压或折断铜管。
请勿使最后 25mm 铜管变形。
HC3300/H3300
■ 打开净水瞬间热饮系统组件的包装。
■ 安 装 该 净 水 瞬 间 热 饮 系 统 时 ，建 议 将 龙 头
手柄放在右侧。
由于该龙头的独特设计，手柄位于净水瞬
间 热 饮 系 统 左 侧 或 右 侧 均 可 完 全 操 作 。应
在安装前确定希望的手柄位置。
A
2
HC3300/H3300
■ 将 O 形橡胶圈装入黄铜座上的槽内。
■ 将黄铜座放在水槽或工作台面的孔上，
带 O 形圈的一面 朝下。
HC3300/H3300
■ 固定住黄铜座，将水管向下插入水槽或工
作台面的孔内，直至底座接触到黄铜座。
■ 转动黄铜座，使两个固定螺栓穿进龙头
底座上的孔内，而底座稳固地坐在黄铜
座上。
HC3300/H3300
■ 从水槽下方，将半圆形安装板安装到双头
螺栓上。
■ 将六角螺母安装到双头螺栓上。确保龙头
手柄位于所需的一侧，且龙头角度合适。
■ 将螺丝刀插入六角形工具侧面的孔中（形
成一个“T”形 ） ，然 后 用 工 具 拧 紧 螺 母 并 固
定好龙头。
B
C
D
在将 O 形圈装入黄铜座内之前，
用水将其润湿，使其在安装过
程中能够保持适当位置。
为便于将水管插入安装孔内，应先
插入带快速连接附件的蓝色管,
然后再插入其余水管。
紧固时，半圆形安装板应
环住所有下行管，并穿过水槽孔。
如有必要，可将水箱垂直安装，并在水箱底部留出
一定间距，以便于排水。请勿将螺丝拧得过紧。
■ 在标记处预先钻出 3mm 的定位孔。
■ 将螺丝旋进预先钻出的孔内，留 6.4mm
在外。
■ 将水箱悬吊在螺丝上。
■ 将螺丝顺时针拧紧 1/2 圈。
附带的螺丝只能用于木质立柱或橱柜。
如果要安装在清水墙上，请使用墙壁铆栓
（ 未 附 带）。
■ 在水槽下方选择一个位置来垂直安装水
箱，所选位置应在管道和电源连接范围内。
水箱到自来水管的距离应在 400mm 以内，
到标准接地电源插座的距离应在 760mm
以内。
■ 将水箱固定在选定的安装位置上，用铅笔
标出 2 个悬挂螺丝的位置。
人身伤害/财产损坏：水箱的安装位置到龙头的距
离必须在 400mm 以内，到标准接地电源插座的距
离必须在 760mm 以 内 。请 勿 延 长 管 道 或 电 路 。
■ 在未按下灰色按钮的情况下，将蓝管末端
的按扣式管接头安装到水箱左侧的塑料管
接头上，用力按压直至其卡紧。(1)
■ 将白色软管装在有倒钩的中间管接头上，
向下滑动约 12mm。(2)
■ 将小的白管装在最右侧的光滑管接头上，
向下滑动约 12mm。(3)
■ 目视检查水管是否有压扁或褶皱现象。
进行连接时无需软管夹。
水箱必须水平
安 装 ，以 确 保
其正常工作。
留出 12mm
用于吊装水箱。
财产损坏：供水管被挤扁或堵
塞可造成水箱损坏。检查以确认水管的连接
正确且已按上所述方法装紧。
3
4
B
A
A

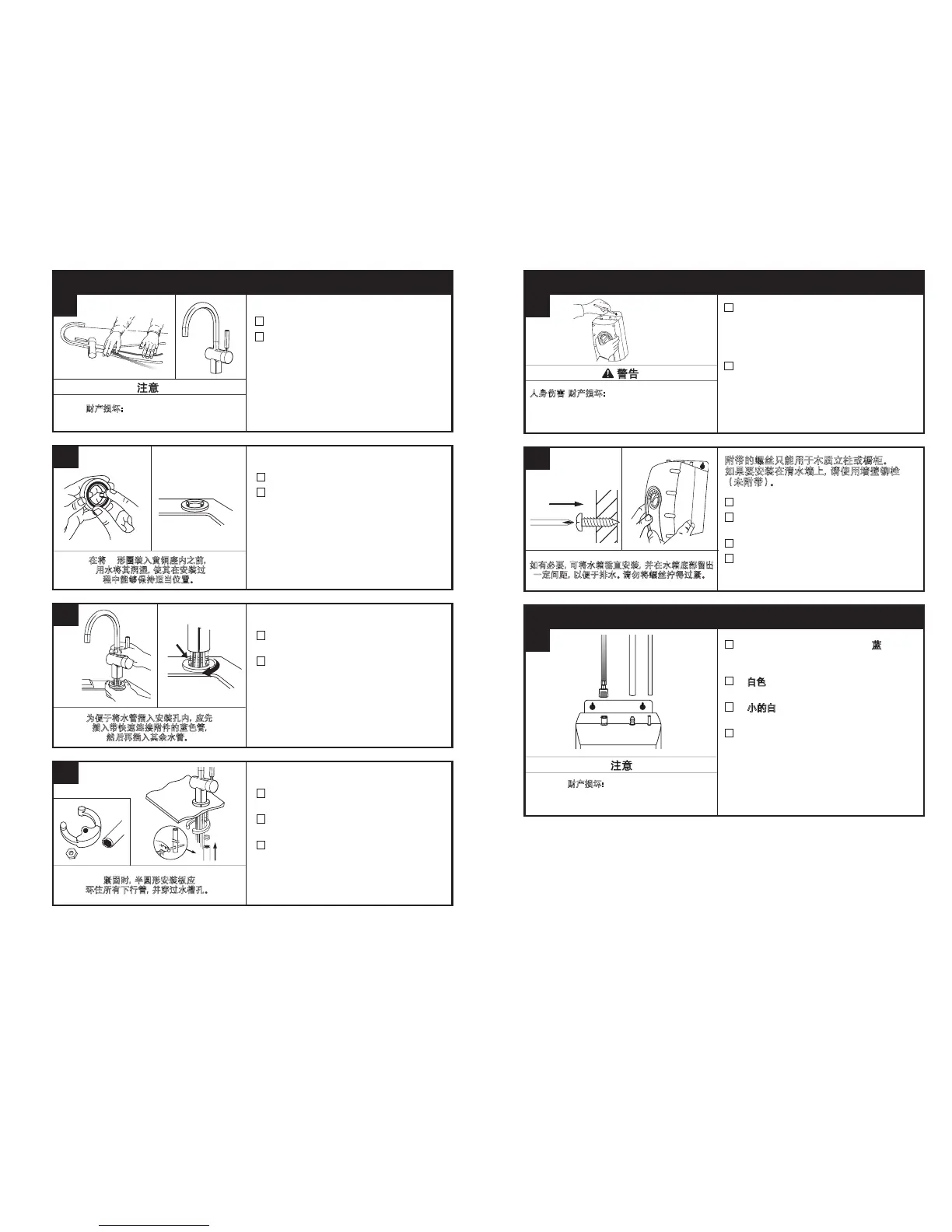

安装龙头 - HC3300/H3300
安装水箱
将龙头连接到水箱
(1)(2) (3)
