Uszkodzenie mienia: Zachować ostrożność, aby nie
zacisnąć ani nie złamać rurki miedzianej. Nie dopuścić do
odkształcenia końcówki rurki na odcinku 25 mm.
HC110 0/GN1100
■ Wypakować elementy zestawu.
■ Na stabilnym, równym podłożu ostrożnie
rozprostować rurki miedziane.
■ Upewnić się, że czarny pierścień samouszczelniający
O-ring jest prawidłowo osadzony w podstawie
głowicy baterii (rowek od spodu baterii).
A
ZAWARTOŚĆ OPAKOWANIA
HC1100-2, -4 GN1100-2, -4H3300-2, -4
HC3300-2, -4
Płytka
montażowa
półkolista
Gumowy pierścień
samouszczelniający
(O-ring)
Klucz
sześciokątny
Nakrętka
sześciokątna
Gniazdo mosiężne
(HC3300, H3300)
Głowica i wkład filtra
Rurki 9,5 mm w
kolorze białym (2)
Wkręty 19 mm (4)
SWT-FLTR-2, -4
Szybkozłączka rozgałęźna
Korek (1)
■ Przed przystąpieniem do montażu i rozpoczęciem korzystania z tego warnika należy zapoznać się z wszystkimi instrukcjami,
ostrzeżeniami oraz przestrogami.
■ Urządzenie nie jest przeznaczone do użytku komercyjnego.
■ Przewody elektryczne należy podłączać zgodnie z lokalnymi przepisami elektrycznymi.
■ Do podłączenia zasilania konieczne jest standardowe gniazdo elektryczne znajdujące się pod zlewozmywakiem.
■ Gniazdo zasilania urządzenia musi mieć zapewniony stały dopływ prądu.
■ Gniazdo to musi być zabezpieczone bezpiecznikiem i nie może być sterowane za pomocą tego samego przełącznika, który włącza/
wyłącza rozdrabniacz odpadów organicznych. Obciążalność bezpiecznika/wyłącznika automatycznego powinna wynosić
10 A dla 230 V lub 15 A dla napięcia 120 V.
■ Aby zapewnić prawidłową pracę urządzenia, nie powinno mieć ono kontaktu z nadmierną ilością chloru. W przypadku
przewidywania podwyższonego poziomu chloru we wodzie, zaleca się stosować dedykowany system filtrowania wody.
■ Aby zapobiec uszkodzeniu lub nieprawidłowej pracy urządzenia, ciśnienie wody musi mieścić się w zakresie od 172 kPa do 862 kPa
(1,7 bar - 8,6 bar; 25 psi - 125 psi). Temperatura otoczenia (w pomieszczeniu): od 10°C do 38°C.
■ Ruchome elementy wewnątrz zbiornika mogą wytwarzać grzechoczący odgłos, co jest normalnym zjawiskiem.
■ Uszkodzony przewód sieciowy powinien zostać wymieniony przez producenta, autoryzowany punkt serwisowy lub inną osobę
posiadającą do tego odpowiednie kwalifikacje.
CO NALEŻY WIEDZIEĆ PRZED ROZPOCZĘCIEM
Narzędzia, które mogą być potrzebne:
Niezbędne narzędzia
■
Wiertło
■ Złączka zaciskowa,
trójnik lub nawiertka
■ Klucz nastawny
■ Kołki rozporowe do murów ■ Otwornica ■ Klucz do zlewu ■ Przebijak
Jeśli bateria warnika ma być montowana w otworze na baterię z natryskiem, może być potrzebny korek 3,18 mm lub zatyczka 6,35 mm
(nie dostarczane) do zatkania rurki natrysku. Zobacz krok 1B. W razie potrzeby wycięcia otworu montażowego w zlewie wykonanym
ze stali nierdzewnej, może być potrzebny prze-bijak lub otwornica 35 - 38 mm przeznaczona do stali nierdzewnej.
CO JEST POTRZEBNE NA POCZĄTEK
■ Wkrętak krzyżowy i płaski
■ Ołówek
■ Taśma miernicza
■ Poziomica
Instrukcja jest podzielona na sekcje główne,
oznaczone liczbami i sekcje podrzędne, oznaczone
literami. Instrukcja została tak pomyślana, aby
umożliwić przerwanie pracy w dowolnym punkcie
po wykonaniu wszystkich czynności z danej sekcji
głównej lub sekcji podrzędnej, bez zakłócania
procesu montażu.
Procedurę montażu opisano krok po kroku, kontrolę poprawności ułatwiają pola do zaznaczania wykonanych czynności.
Proste ilustracje pomagają w zrozumieniu treści instrukcji.
Tekst oznaczony jako OSTRZEŻENIE lub PRZESTROGA zwraca uwagę na ważne informacje, które należy uwzględnić na tym etapie.
2
3
1
2
3
JAK KORZYSTAĆ Z TEJ INSTRUKCJI
Co zrobić w przypadku braku otworu na natryskiwacz lub jeśli nie chcemy go użyć?
Urządzenie jest często instalowane zamiast dozownika płynu do mycia. W razie potrzeby wycięcia otworu montażowego na baterię
warnika w blacie lub zlewie wykonanym ze stali nierdzewnej, można użyć przebijaka do wykonywania otworów lub piły otwornicy
przeznaczonej do stali nierdzewnej.
Średnice otworów: – HC1100, HC3300 i H3300: wymagany jest otwór o średnicy 35 - 38 mm.
– GN1100, wymagany otwór o średnicy 32 - 38 mm.
Przed przystąpieniem do wykonywania otworu w materiale innym niż stal nierdzewna, należy skonsultować się ze specjalistą.
1
Przestroga z symbolem wykrzyknika oznacza potencjalnie niebezpieczną sytuację, która może
doprowadzić do powstania pomniejszych lub średnich obrażeń.

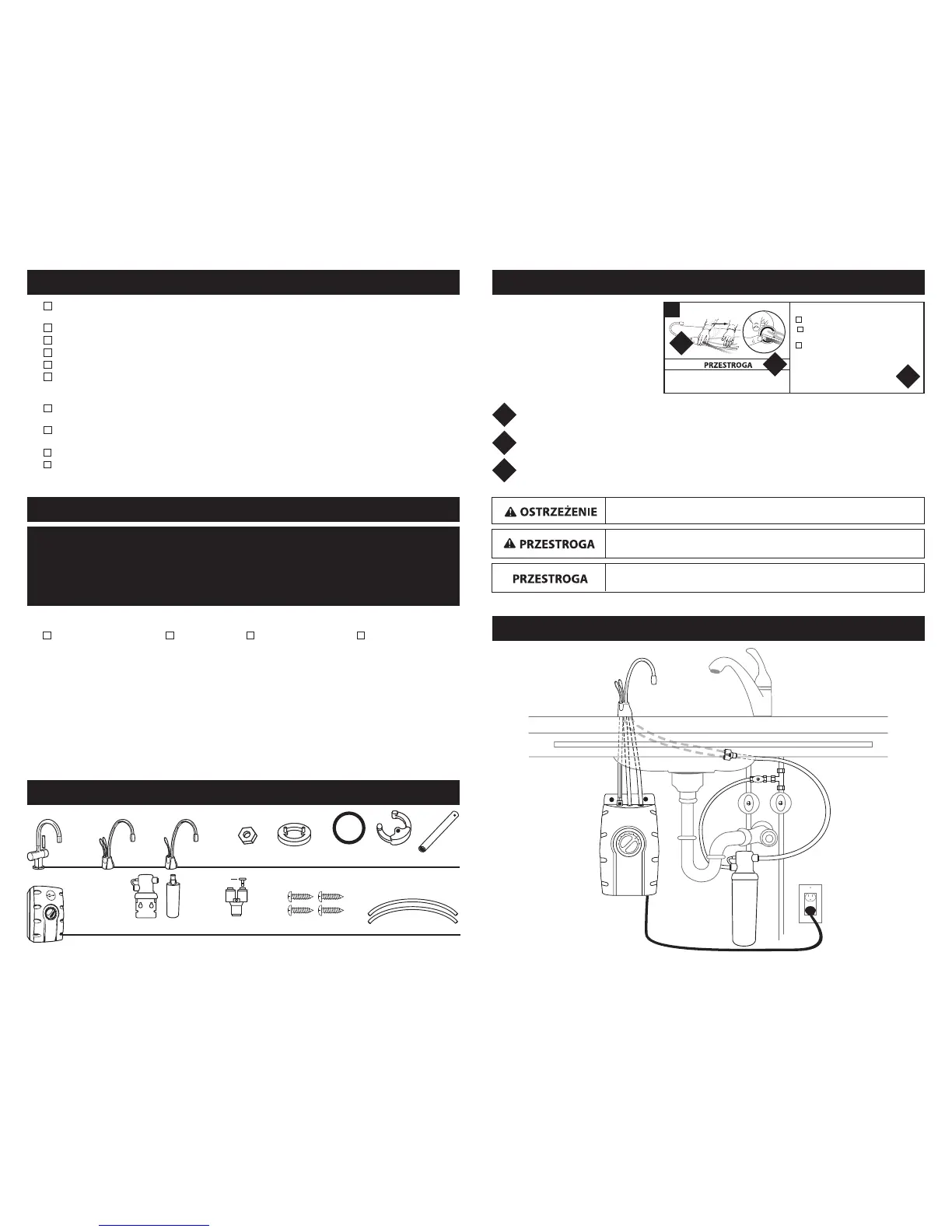

WIDOK ZMONTOWANEGO URZĄDZENIA
Przestroga bez symbolu wykrzyknika służy do zwrócenia uwagi na sytuacje nie związane
z zagrożeniem bezpieczeństwa osób.
Potencjalnie niebezpieczna sytuacja. W przypadku jej nieuniknięcia, może dojść do poważnych
obrażeń lub śmierci.
56
