Gebruiksaanwijzing:

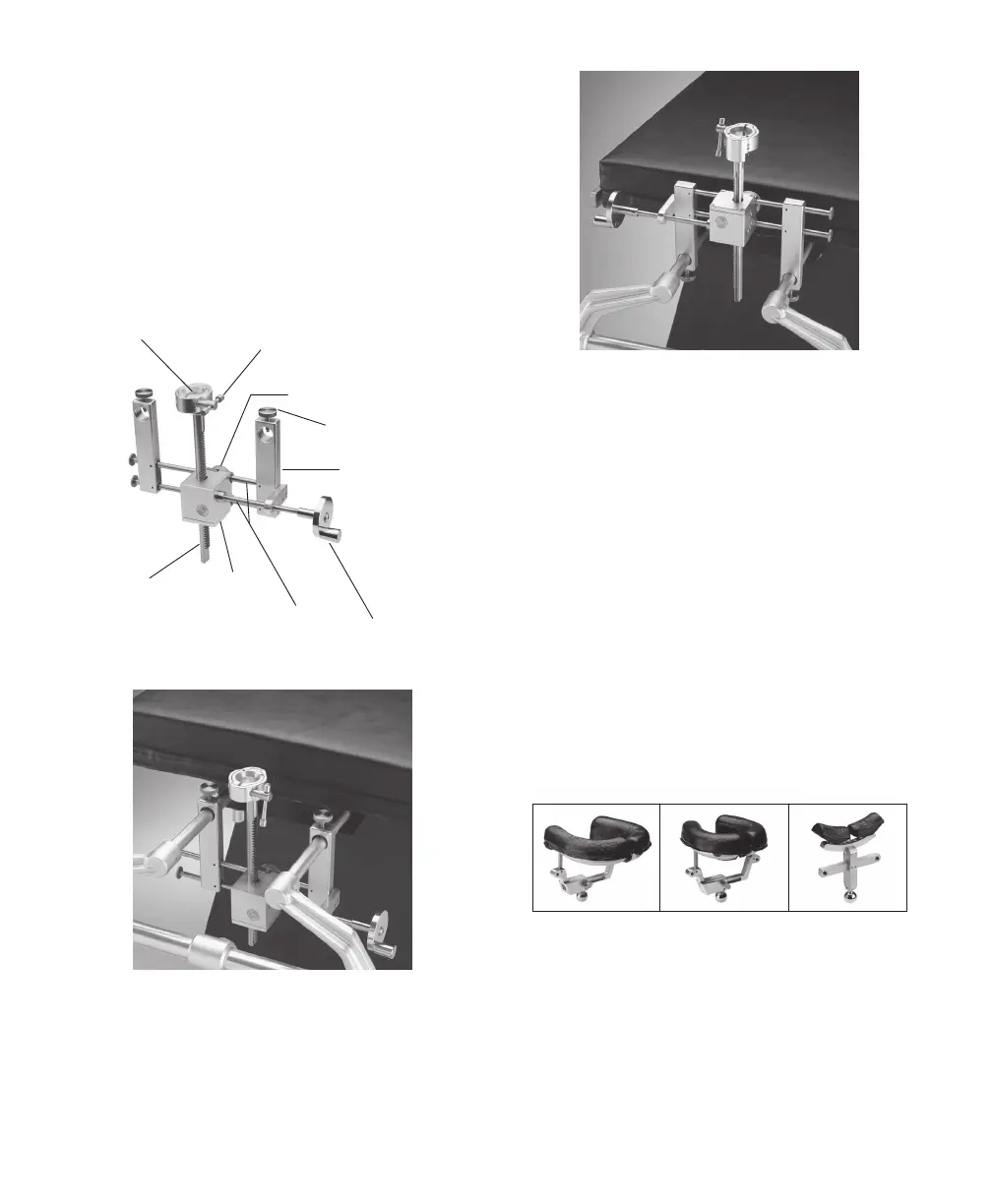

Monteer het koppelstuk op de MAYFIELD basisunit
en de operatietafel
1. Draai de staanderschroeven op de koppelstukstaanders
los (fig. 2).
2. Schuif de twee stangen van de MAYFIELD basisunit
in de houders op de Infinity-steun voordat u ze in
de houders op de operatietafel steekt (fig. 3). Pas de
breedte van de staanders van het koppelstuk naar
vereist aan.
Staanderschroeven
Staanders
Kruk
Dwarsstangen
Tandwielkast
Busschacht
Borgknop
T-knop bus
Bus
Figuur 2
Figuur 3
NB:
Het koppelstuk wordt doorgaans met de borgknop naar
de operatietafel toe geïnstalleerd, maar kan zo nodig
worden omgedraaid. Het koppelstuk kan desgewenst ook
worden omgekeerd zodat de tandwielkast hoger komt te
zien (fig. 4).
Figuur 4
3. Vergrendel de hendels op de operatietafel om de
basisunit vast te zeen. Schuif het koppelstuk naar de
gewenste plaats en zet de bevestigingsschroeven vast.
4. Om de Infinity-bus hoger of lager te zeen, draait u de
kruk op de tandwielkast (fig. 2) rechtsom of linksom.
Voor laterale verstelling schui u de tandwielkast
naar links of naar rechts op de dwarsstangen. Draai
de borgknop aan om deze positie te behouden. De
borgknop voorkomt dat de tandwielkast in enige
richting beweegt en voorkomt tevens beweging van de
kruk.
Monteer de hoofdsteun op het koppelstuk
Er zijn drie typen hoofdsteun verkrijgbaar:
Hoefijzervormige
hoofdsteun -
volwassene
(419A1031)
Hoefijzervormige
hoofdsteun -
pediatrisch
(419A1030)
Hoofdsteun -
universeel
(419A1050)
Figuur 5
Er zijn tevens losse gelpads verkrijgbaar:
Pediatrisch - links 440C1011 1 stuks
Pediatrisch - rechts 440C1012 1 stuks
Volwassene - links 41C1444 1 stuks
Volwassene - rechts 41C1445 1 stuks
Mini 419A1048 2 stuks
(voor universele hoofdsteun)
Staanderschroef
