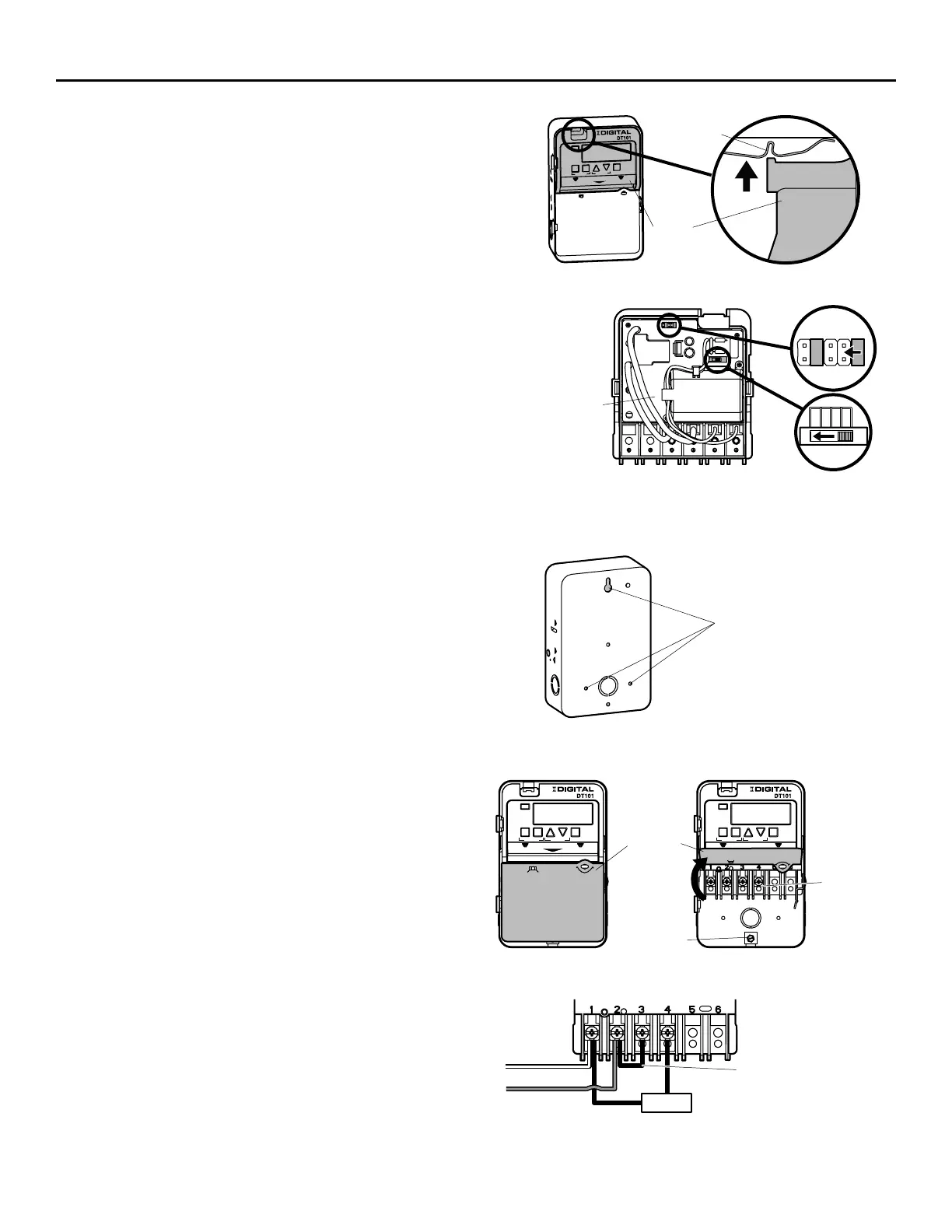

IDIGITAL — Interruptortemporizadordigitalde 24 horas
INSTALACIÓN
Preparar el interruptor temporizador
1. Extraiga el mecanismo de la caja accionando el cierre
de la parte superior de la caja y luego extráigalo como
se muestra en la FIG. 1.
2. Ajuste el selector de voltaje en el voltaje de entrada
deseado. El interruptor temporizador se envía con un
voltaje configurado de 277VCA. Para que funcione
con 120, 208 o 240 VCA, mueva el interruptor
selector al ajuste deseado según aparece marcado
en la tarjeta de circuito. Consulte FIG. 2.
3. El interruptor temporizador se envía con el horario de
verano (DTS) activado. Para desactivar DST, mueva el
puente desde Spare a DST. Consulte FIG. 2.
4. Seleccione y extraiga los troqueles de la caja.
Nota: Hay disponibles cinco troqueles combinados de 1/2”
hasta 3/4”. Dos en la parte inferior de la caja, uno en
cada lado y uno en la parte posterior. Si se necesita
un troquel de 3/4”, primero extraiga el de 1/2”, luego
el de 3/4”.
Clear Mem
Clear Entry
BATTERY
MODE
RESET
ENTER
NEXT
+
ON/
OFF
-
Cierre
Mecanismo
del temporizador
FIG. 1 Extraer el mecanismo
PUL SIM IND DST
Spare
120V 208V 240V 277V
Parte posterior
del mecanismo
del temporizador
FIG. 2 Ajustar el voltaje y desactivar DST
Instalar el interruptor temporizador
1. Instale la caja en donde desee usando los tres orificios
de montaje proporcionados. Si es posible, elija una
posición al nivel de la vista, dejando espacio suficiente
hacia la izquierda de la caja para que la tapa se pueda
abrir. Consulte FIG. 3.
2. Vuelva a colocar el mecanismo en la caja.
FIG. 3 Orificios de montaje de la caja
Conectar los cables
1. Levante el lado izquierdo del aislante de plástico del
poste de sujeción y gírelo hacia arriba y hacia afuera
para exponer la regleta de terminales. Consulte FIG. 4.
2. Pele los cables de alimentación y de carga hasta 1/2”.
Use cables AWG n.º 14-n.º 12 con capacidad para
por lo menos 75°C (167°F) -- SOLO conductores
de COBRE.
3. Inserte los extremos del cable debajo de las placas
de bornes correspondientes y apriete firmemente los
tornillos. Consulte FIG. 5.
4. Conecte el cable de conexión a tierra al terminal de
tierra que se encuentra en la parte inferior de la caja.
Consulte FIG. 4.
5. Vuelva a colocar el aislante de plástico en el poste de
sujeción.
Nota: Si el interruptor temporizador recibe alimentación
de un circuito distinto a la carga, no es necesario
instalar el cable puente. Si el interruptor
temporizador recibe alimentación del mismo circuito
que la carga, es necesario instalar el cable puente.
Clear Mem Clear Entry
BATTERY
Clear Mem Clear Entry
BATTERY
MODE
RESET
+
–
ENTER
NEXT
ON /
OFF
MODE
RESET
+
–
ENTER
NEXT
ON /
OFF
Aislante de
plástico
Terminal
de cables
Terminal de
conexión
a tierra
FIG. 4 Aislante de plástico y terminales de cable
Neutro
Línea
Carga
Cable puente
(Solo se instala si la entrada
del temporizador y la carga
se encuentran en el mismo
circuito).
FIG. 5 Aislante de plástico y terminales de cable
Oricio de montaje
