IDIGITAL - Minuterie de 24heures
INSTALLATION
Préparation de la minuterie
1. Retirez le mécanisme du boîtier en enfonçant le verrouillage en
haut du boîtier et en le retirant, tel qu’illustré dans la FIG. 1.
2. Réglez le sélecteur de tension sur la tension d’entrée désirée.
La minuterie est fournie avec une tension réglée sur 277VCA.
Pour utiliser la minuterie à une tension de 120, 208 ou
240VCA, déplacez le commutateur de sélection vers
le réglage désiré, tel qu’indiqué sur la carte de circuit
imprimé. Voir la FIG. 2.
3. La minuterie fournie est réglée sur DST (heure d’été). Pour
désactiver l’heure d’été, déplacez le cavalier de Spare à DST
(heure d’été). Voir la FIG. 2.
4. Choisissez et retirez les pastilles défonçables sélectionnées du
boîtier.
Remarque: Il existe cinqcombinaisons de pastilles disponibles,
allant de 12,7mm (0,5po) à 19,6mm (0,75po).
Deux pastilles se trouvent en bas du boîtier, une
sur chaque côté et une à l’arrière. Si vous avez
besoin d’une pastille de 19,6mm (0,75po), retirez
la pastille de 12,7mm (0,5po) en premier, puis la
pastille de 19,6mm (0,75po).
Clear Mem
Clear Entry
BATTERY
MODE
RESET
ENTER
NEXT
+
ON/
OFF
-
Verrouillage
Mécanisme
de minuterie

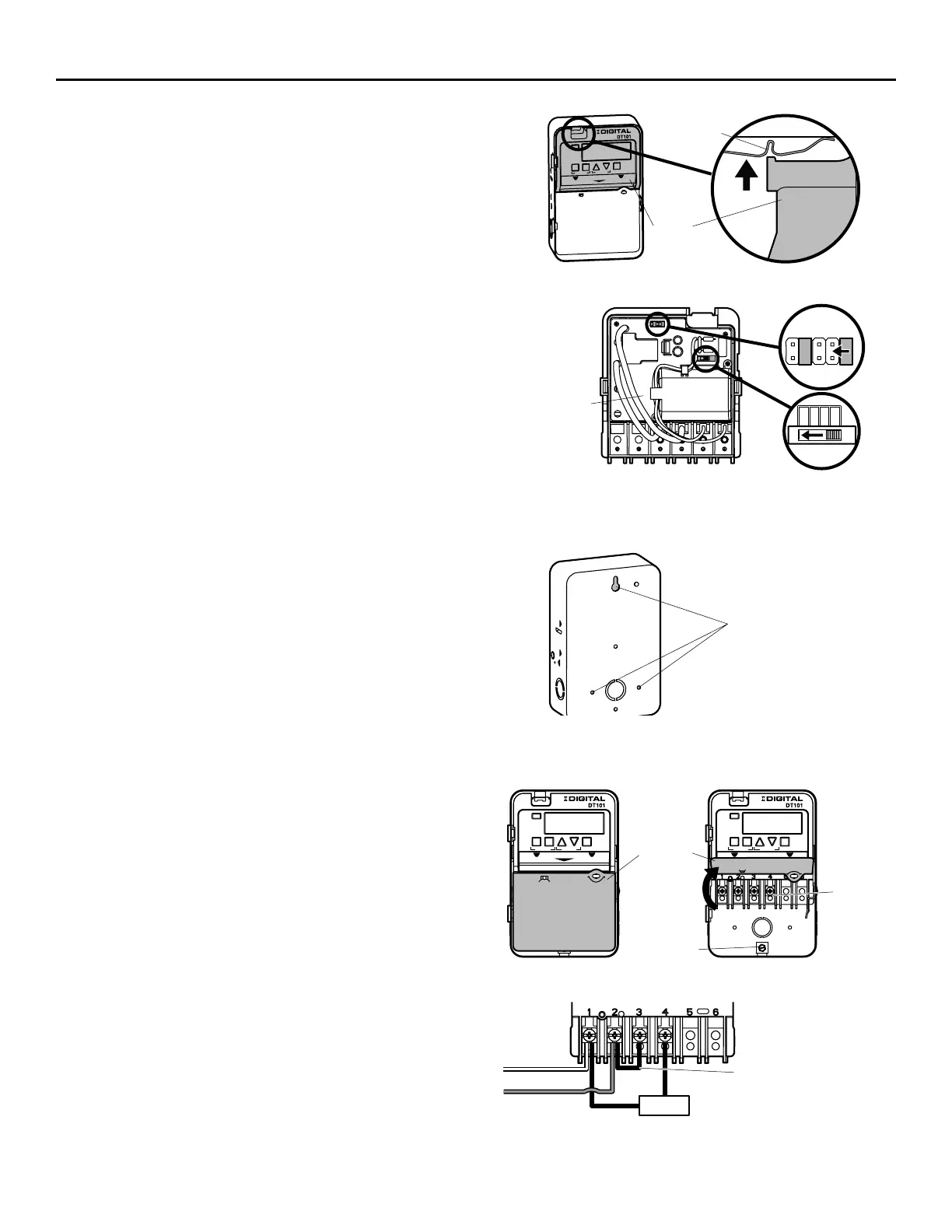

FIG. 1 Retrait du mécanisme
PUL SIM IND DST
Spare
120V 208V 240V 277V
Arrière du
mécanisme
de minuterie
FIG. 2 Réglage de la tension et désactivation de l’heure d’été
Montage de la minuterie
1. Montez le boîtier à l’emplacement désiré à l’aide des trois
trous de fixation prévus à cet effet. Positionnez le boîtier au
niveau du regard, si possible, en prévoyant de l’espace à
gauche du boîtier pour permettre l’ouverture du couvercle.
Voir la FIG. 3.
2. Replacez le mécanisme dans le boîtier.
Trou de xation
FIG. 3 Trous de fixation du boîtier
Raccordement des fils
1. Levez le côté gauche de l’isolant en plastique du support
coulissant et faites-le pivoter vers le haut pour l’écarter afin de
pouvoir accéder au bornier. Voir la FIG. 4.
2. Dénudez de 12,7mm (0,5po) les câbles de charge et
d’alimentation. Utilisez des câbles AWG nº14-nº12, d’une
valeur minimale de 75°C (167°F). Utilisez UNIQUEMENT
des conducteurs en CUIVRE.
3. Insérez les extrémités du câble sous les plaques à bornes
appropriées et serrez fermement les vis. Voir la FIG. 5.
4. Connectez le fil de terre vers la borne de mise à la terre en
bas du boîtier. Voir la FIG. 4.
5. Replacez l’isolant en plastique sur le support coulissant.
Remarque: Si la minuterie est alimentée depuis un circuit
différent de la charge, il est inutile d’installer le fil de
raccordement. Si la minuterie est alimentée depuis
le même circuit que la charge, installez le fil de
raccordement.
Clear Mem Clear Entry
BATTERY
Clear Mem Clear Entry
BATTERY
MODE
RESET
+
–
ENTER
NEXT
ON /
OFF
MODE
RESET
+
–
ENTER
NEXT
ON /
OFF
Isolant en
plastique
Borne
de l
Borne
de terre
FIG. 4 Isolant en plastique et bornes de fil
Neutre
Ligne
Charge
Fil de raccordement
(N’effectuez l’installation que
si l’entrée de la minuterie et
la charge se trouvent sur le
même circuit.)
FIG. 5 Isolant en plastique et bornes de fil
