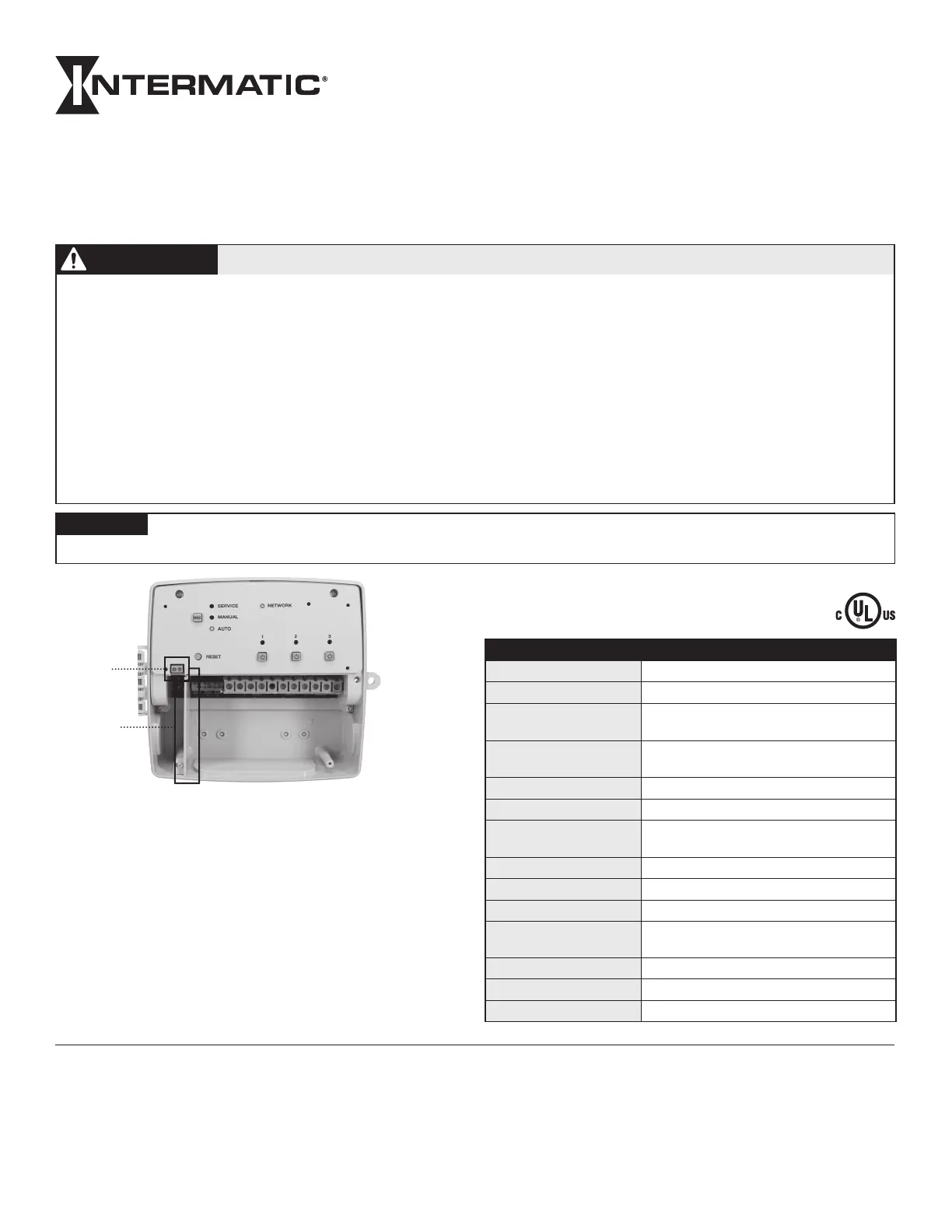

Intermatic PE723P Installation And Setup Instructions

Temporizador de piscina programable
inteligente con Wi-Fi de Intermatic
Instalación e instrucciones de configuración
Descripción
Los temporizadores inteligentes PE723P y PE733P de
Intermatic ofrecen una solución multiuso para aplicaciones de
control de carga en interiores y exteriores. Estos controles,
disponibles en conguración de 2 y 3 circuitos, ofrecen una
programación de encendido/apagado de 7 días.
Una vez conectado a una red inalámbrica, el PE723P/PE33P se
puede controlar mediante la aplicación Intermatic Connect,
disponible en Google Play y App Store. Las unidades se pueden
congurar para aplicaciones unipolares o bipolares y se pueden
utilizar para 120-277VCA. Los controles también incluyen
ubicaciones de terminales para anulaciones de voltaje de línea.
Aviso de la Comisión Federal de Comunicaciones (FCC) para los temporizadores con Wi-Fi de la serie PE
Este dispositivo cumple con la Parte15 de las normas de la FCC. El funcionamiento de este dispositivo está sujeto a las dos condiciones siguientes:
(1) Este dispositivo no debe provocar interferencias nocivas y (2) este dispositivo debe aceptar cualquier interferencia, incluidas interferencias que
puedan causar un funcionamiento no deseado. Este equipo se probó y cumple con los límites para un dispositivo digital clase A conforme a la Parte15
de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencia nociva cuando el equipo
funciona en un ambiente comercial. Este equipo genera, usa e irradia energía de radiofrecuencia y, si no se instala y utiliza conforme a las instrucciones,
puede provocar interferencia nociva en las comunicaciones de radio. Es probable que el funcionamiento de este equipo en un área residencial cause
interferencias perjudiciales que el usuario debe corregir por su cuenta.
MODELOS: PE723P, PE733P
AVISO
• NO toque los componentes de la tarjeta de circuito. El contacto puede producir una descarga estática que puede dañar estos componentes electrónicos.
• Desconecte el suministro eléctrico de los disyuntores o los interruptores de desconexión antes de comenzar la instalación o el mantenimiento.
• Es posible que se requiera más de un disyuntor o interruptor de desconexión para desenergizar el equipo antes del mantenimiento.
• Para las cajas plásticas, la unión entre las conexiones del conducto no es automática y debe incluirse como parte de la instalación.
• La instalación o el cableado deben realizarse de conformidad con las disposiciones de los códigos eléctricos locales y nacionales.
• Use cables AWG de n.º8 a n.º14, con capacidad para, al menos, 105°C (221°F). SOLO conductores de COBRE.
• Si el lugar de desconexión de la alimentación no está a la vista, déjelo bloqueado en la posición OFF (APAGADO) y rotúlelo para evitar que se
active la alimentación de forma inesperada.
• Verifique que no haya aislación de cables debajo de la placa terminal en el conector del temporizador.
• Las conexiones de suministro de clase 1 se deberán apretar con un apriete mínimo de 10,6lb-in.
• Las conexiones de clase 2 se deberán apretar con un apriete mínimo de 4,5lb-in.
• Para lugares en exterior o con humedad (resistentes a la lluvia), se usarán conductos que cumplan con los requisitos de la UL514B (norma para
instalaciones de conductos y cajas de salida).
• NO exceda la capacidad máxima de conducción de corriente.
• MANTENGA SIEMPRE LA PUERTA CERRADA si no está realizando mantenimiento.
Riesgo de incendio o descarga eléctrica
ADVERTENCIA
Capacidades
Especificaciones eléctricas
Voltaje de funcionamiento 120-277VCA, 50/60Hz
Entradas remotas 120-277VCA, 50/60Hz
Capacidad de carga (motor) 1HP 120VAC (NO)
2HP 240VAC (NO)
FLA
16A FLA, 96A LRA, Tipo1C a 120VAC 50/60Hz (NO)
15A FLA, 96A LRA, Tipo1C a 240VAC 50/60Hz (NO)
Consumo de energía 7W
Balastro electrónico 16A por circuito (NA)
Corriente nominal de uso
general
30A (NO)
10A (NC) a 55°C, 5A (NC) a 70°C
Voltaje de impulsos 4000VCA
Categoría de sobretensión III
Grado de contaminación 3
Temperatura de
funcionamiento
-40°C a 70°C
Construcción de control Montaje independiente
Tipo de caja Caja para interiores/exteriores tipo3
Dimensiones Alt. x An. x P. 71⁄2" x 87⁄8" x 3"
PE733P
Separación
Placa
No utilizado
Provisión futura
(protección contra
congelación)
