Intermatic PE723P Installation And Setup Instructions

Instalación
Siga estas instrucciones para instalar el temporizador.
1. Abra la puerta de la caja del temporizador Wi-Fi inteligente.
2. Seleccione y extraiga los troqueles seleccionados de ½" a ¾" de la caja.
3. Coloque la caja en la ubicación que desee y deje un espacio para que la puerta de la caja pueda abrirse por completo.
Nota: Antes de la instalación, se recomienda comprobar la intensidad de la señal Wi-Fi en el lugar de instalación deseado. Una
señal débil podría crear problemas de conexión Wi-Fi intermitente.
4. Monte la caja utilizando los herrajes adecuados para la supercie de montaje (p. ej., ladrillo, hormigón, paneles de yeso).
Recomendamos utilizar dos de las varias ubicaciones de montaje elevadas de 5mm de la parte posterior de la caja en lugar de
la ranura para colgar de una sola ubicación (herrajes no incluidos) (Figura 1).
Nota: Placa de separación incluida en el producto para conexiones de clase 2. No se debe retirar.

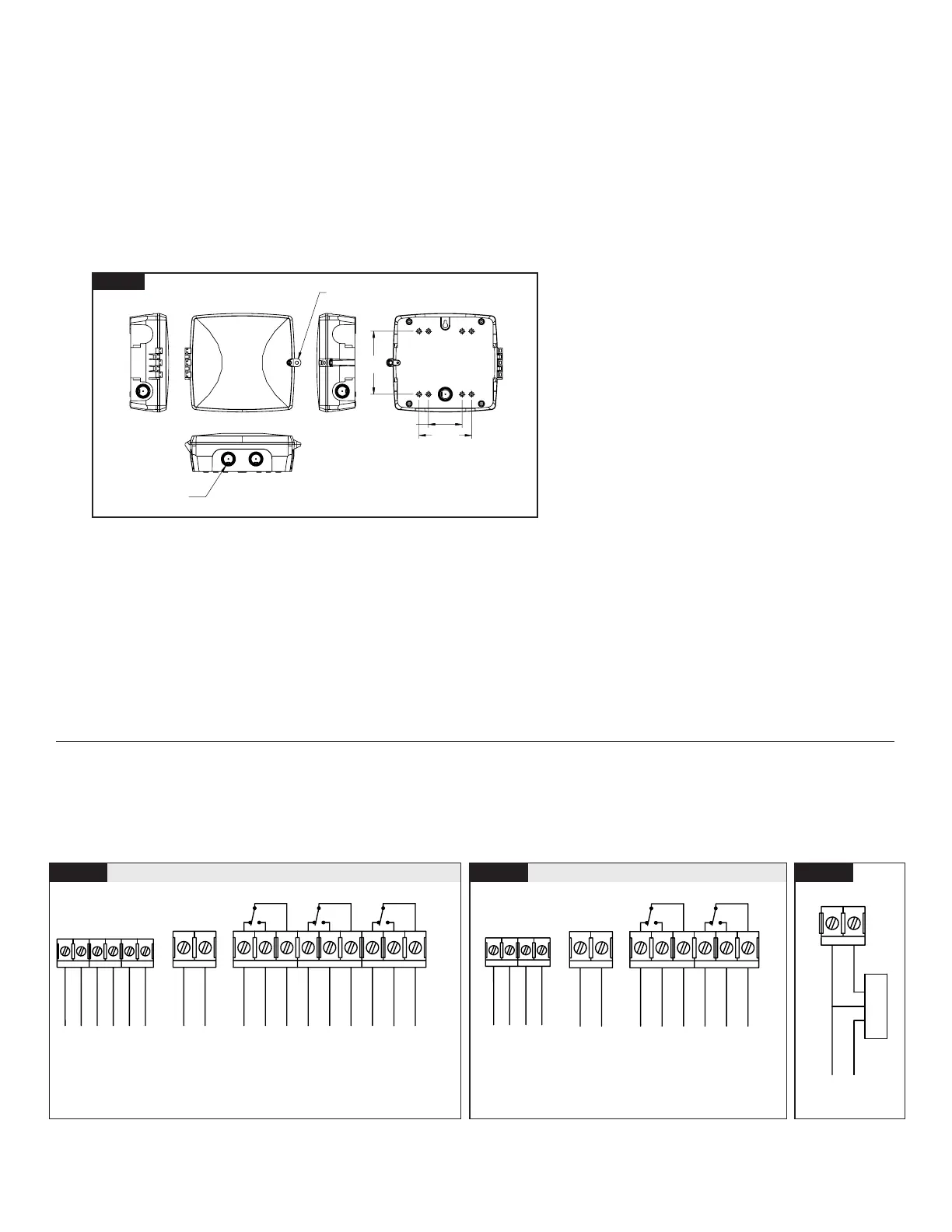

PASADOR DE BLOQUEO
1/2", 3/4" DIA KO
(5 LUGARES)
4,80"
4,00"
2,56"
Figura 1
5. Use los accesorios con las capacidades adecuadas para la instalación.
6. Pele ½” de los cables de alimentación y carga. Use conductores de cobre AWG de n.°8 a n.°14 con capacidad para, al menos,
105°C (221°F).
7. Conecte los cables a los terminales adecuados del temporizador Wi-Fi y apriete rmemente los tornillos (consulte las guras A
y B del diagrama de cableado).
8. Cierre la puerta de la caja.
9. Aplique energía al temporizador.
10. Instale un candado de ¼" a través del pasador para asegurarlo si lo desea (candado no incluido).
11. La conguración del dispositivo se realiza mediante la aplicación móvil Intermatic Connect (disponible en App Store y Google
Play).
Diagramas de cableado
Figura A: 3 Circuitos: 3xSPDT o 1xDPDT+1xSPDT, el Circuito 1 y el Circuito 2 se pueden emparejar para aplicaciones DPDT.
Figura B: 2 circuitos: 2xSPDT o 1xDPDT, el Circuito 1 y el Circuito 2 se pueden emparejar para aplicaciones DPDT.
Figura C: Ejemplo de cableado de un fotocontrol, un sensor de ocupación/vacancia o un interruptor unipolar que requiere un neutro.
Nota 1: Si utiliza 277VAC para los terminales de entrada remota, se
pueden utilizar las entradas 1 y 3 o solo la entrada 2 en el modelo
PE733P.
Nota 2: Para operaciones DPDT, el Circuito 1 y el Circuito 2 estarán
emparejados.
Nota 3: Si utiliza 277VAC para los terminales de
entrada remota, se pueden utilizar la entrada 1 o solo la
entrada 2 en el modelo PE723P.
Figura A:
120-277VAC (Para 277VAC ver nota n.°1)
NC-1 NO-1
COM1
NC-2
COM2
NO-2
CIRCUITO 1
SALIDA 1
(NO)
ENTRADA 1 ENTRADA 2
COM3
ENTRADA 3
NO-3 NC-3
SALIDA 1
(NC)
SALIDA 2
(NO)
SALIDA 3
(NO)
SALIDA 2
(NC)
SALIDA 3
(NC)
L1
ALIMENTACIÓN DEL
TEMPORIZADOR
L2/N
120/208/240/277 VCA
(VOLTAJE AUTOMÁTICO,
NO SE REQUIERE
PUENTE)
ALIMENTACIÓN DEL
TEMPORIZADOR
AC IN SW3SW2SW1
CIRCUITO 2 CIRCUITO 3
ENTRADAS REMOTAS
ENTRADA REMOTA 1 N/L2
ENTRADA REMOTA 1 L1
ENTRADA REMOTA 2 N/L2
ENTRADA REMOTA 2 L1
ENTRADA REMOTA 3 N/L2
ENTRADA REMOTA 3 L1
Figura B:
120-277VAC (Para 277VAC ver nota n.°3)
NC-1 NO-1
COM1
NC-2
COM2
NO-2
L1 L2/N
AC IN
SW2SW1
ALIMENTACIÓN DEL
TEMPORIZADOR
120/208/240/277 VCA
(VOLTAJE AUTOMÁTICO,
NO SE REQUIERE
PUENTE)
CIRCUITO 1
ALIMENTACIÓN DEL
TEMPORIZADOR
CIRCUITO 2
ENTRADAS REMOTAS
SALIDA 1
(NO)
ENTRADA 1 ENTRADA 2
SALIDA 1
(NC)
SALIDA 2
(NO)
SALIDA 2
(NC)
ENTRADA REMOTA 1 N/L2
ENTRADA REMOTA 1 L1
ENTRADA REMOTA 2 N/L2
ENTRADA REMOTA 2 L1
Figura C
120-277
VENTRADA
REMOTA
FOTOCONTROL O
SENSOR OCC
BLANCO
ROJO
NEGRO
ALIMENTACIÓN DEL
FOTOCONTROL O DEL
SENSOR OCC
N/L2 L1
