Minuterie programmable Wi-Fi
pour piscine d’Intermatic
Instructions d’installation et de configuration
Description
Les minuteries intelligentes PE723P et PE733P d’Intermatic
apportent une solution polyvalente aux applications de contrôle
de la charge à l’intérieur comme à l’extérieur. Disponibles en
conguration 2circuits et 3circuits, ces commandes
permettent une programmation marche/arrêt sur 7jours.
Une fois connecté à un réseau sans l, le PE723P/PE33P peut
être contrôlé à partir de l’application Intermatic Connect,
disponible sur Google Play et App Store. Les unités peuvent être
congurées sur le terrain pour des applications unipolaires ou
bipolaires et utilisées pour une alimentation de 120 à 277VCA.
Les commandes comprennent également des emplacements de
bornes pour les surcharges de tension de ligne.
Avis de la Commission fédérale des communications (FCC) pour les minuteries Wi-Fi de la série PE
Ce dispositif est conforme à la section15 des règlements de la FCC. Le fonctionnement de ce dispositif est soumis aux deuxconditions suivantes:
(1) Cet appareil ne doit pas causer d’interférences nuisibles, et (2) cet appareil doit accepter toute interférence, y compris les interférences pouvant
entraîner un fonctionnement non désiré. Cet équipement a été testé et jugé conforme aux limites d’un appareil numérique de classeA, conformément
à la section15 des règlements de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles lorsque
l’équipement est utilisé dans un environnement commercial. Cet équipement génère, utilise et émet de l’énergie radiofréquence et, s’il n’est pas
installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. L’utilisation de cet équipement
dans une zone résidentielle est susceptible de provoquer des interférences nuisibles que l’utilisateur doit corriger à ses frais.
MODÈLES: PE723P, PE733P
AVIS
• Ne touchez PAS les composants de la carte du circuit imprimé. Tout contact peut créer une décharge d’électricité statique susceptible de
provoquer la détérioration de ces composants électroniques.
• Coupez l’alimentation des disjoncteurs ou éteignez les interrupteurs avant toute installation ou intervention.
• Plusieurs disjoncteurs ou sectionneurs peuvent être nécessaires pour mettre l’équipement hors tension avant l’intervention.
• Pour les boîtiers plastiques, la liaison entre les raccordements de conduits n’est pas automatique et doit être prévue dans le cadre de l’installation.
• L’installation et le câblage doivent être réalisés conformément aux exigences des normes électriques nationales et régionales.
• Utilisez des câbles AWG n°14-n°8, classés au moins à 105° C - Utilisez UNIQUEMENT des conducteurs en CUIVRE.
• Si le point de raccordement de l’alimentation n’est pas visible, verrouillez-le en position OFF (DÉSACTIVÉ) et étiquetez-le afin d’éviter toute
mise sous tension accidentelle.
• Assurez-vous de l’absence d’isolement des fils sous la plaque à bornes du connecteur de la minuterie.
• Les raccords d’alimentation de classe1 doivent être serrés à un couple minimum de 10,6po-lb.
• Les raccords d’alimentation de classe2 doivent être serrés à un couple minimum de 4,5po-lb.
• Pour les emplacements extérieurs ou les endroits humides (étanches à la pluie), utilisez des entrées de conduits conformes aux exigences de la
normeUL514B (pour la fixation des conduits et des boîtes de sortie).
• Ne dépassez PAS l’intensité de courant admissible maximale.
• GARDEZ TOUJOURS LA PORTE DE L’APPAREIL FERMÉE lorsqu’aucune intervention n’est effectuée.
Risque d’incendie ou d’électrocution
AVERTISSEMENT
Capacités nominales
Spécifications électriques
Tension de fonctionnement 120 à 277VCA, 50/60Hz
Entrées à distance 120 à 277VCA, 50/60Hz
Capacité de charge (moteur) 1HP 120VCA (NO)
2HP 240VCA(NO)
FLA 16A FLA, 96A LRA, Type1C @ 120VCA 50/60Hz
(NO)
15A FLA, 96A LRA, Type1C @ 240120VCA
50/60Hz (NO)
Consommation électrique 7 W
Ballast électronique 16A par circuit (NO)
Courant nominal général 30A (NO)
10A (NF) @ 55°C, 5A (NF) @ 70°C
Tension de choc 4000VCA
Catégorie de surtension III
Degré de pollution 3
Température de fonctionnement -40ºC à 70ºC
Structure de contrôle Monté indépendamment
Type de boîtier Boîtier intérieur/extérieur de type3
Dimensions H x L x P 7 1/2po x 8 7/8po x 3po

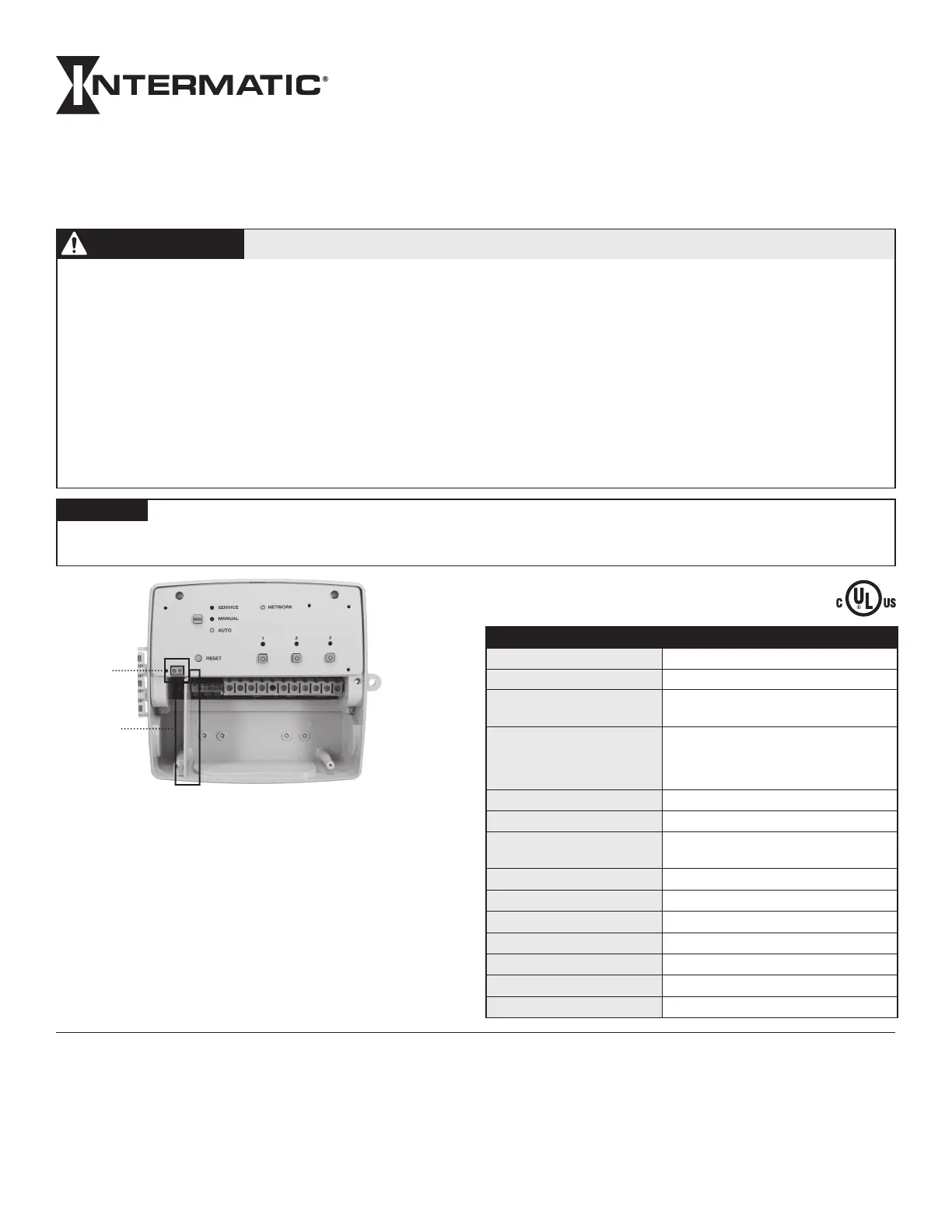

PE733P
Séparation
Plaque
Non utilisé
Disposition future (pro-
tection contre le gel)
