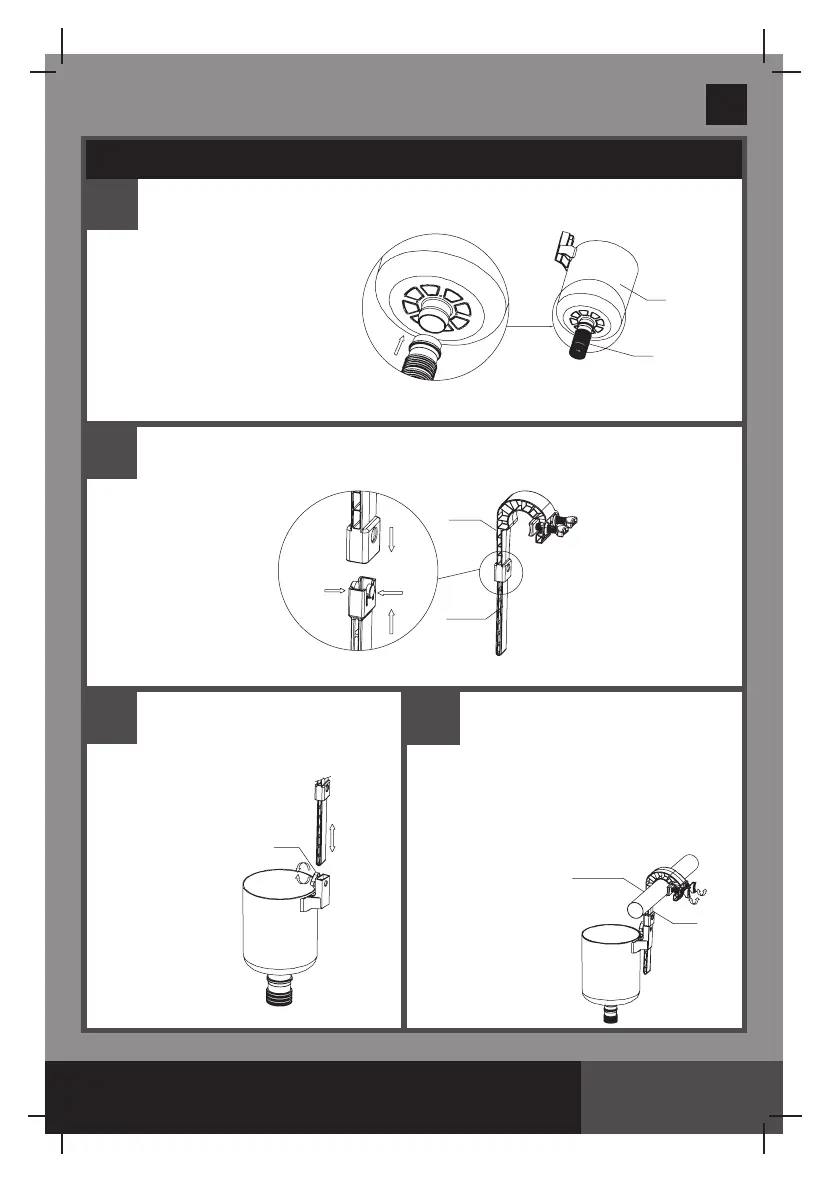

CROCHETS DE FIXATION POUR PISCINES TUBULAIRES
1
Connectez le
tuyau (11) à la base
du skimmer (5).
2
Montez le crochet comme sur le schéma.
3
4
Desserrez l'écrou du
skimmer (6), Installez
le crochet et serrez les vis à la
main. ATTENTION : Ne
serrez pas trop fort
l'écrou et n'utilisez
jamais d'outils
comme des
pinces.
Placez le crochet assemblé
sur la poutre supérieure
d’une piscine tubulaire, à proximité de
la buse d’aspiration (la plus basse).
Ajustez le crochet en serrant les deux
vis à ailettes sur le dessus de la
poutre. Assurez vous que le
crochet est
fermement
serré sur la
poutre de
la piscine.
Appuyez
Appuyez
Insérez
Insérez
10
7
5
11
Faites
coulisser
6
Poutre
Superieure
10
