SECCIÓN 5—INSTRUCCIONES DE OPERACIÓN
Serie Platinum™ 22 Part No. 1130175

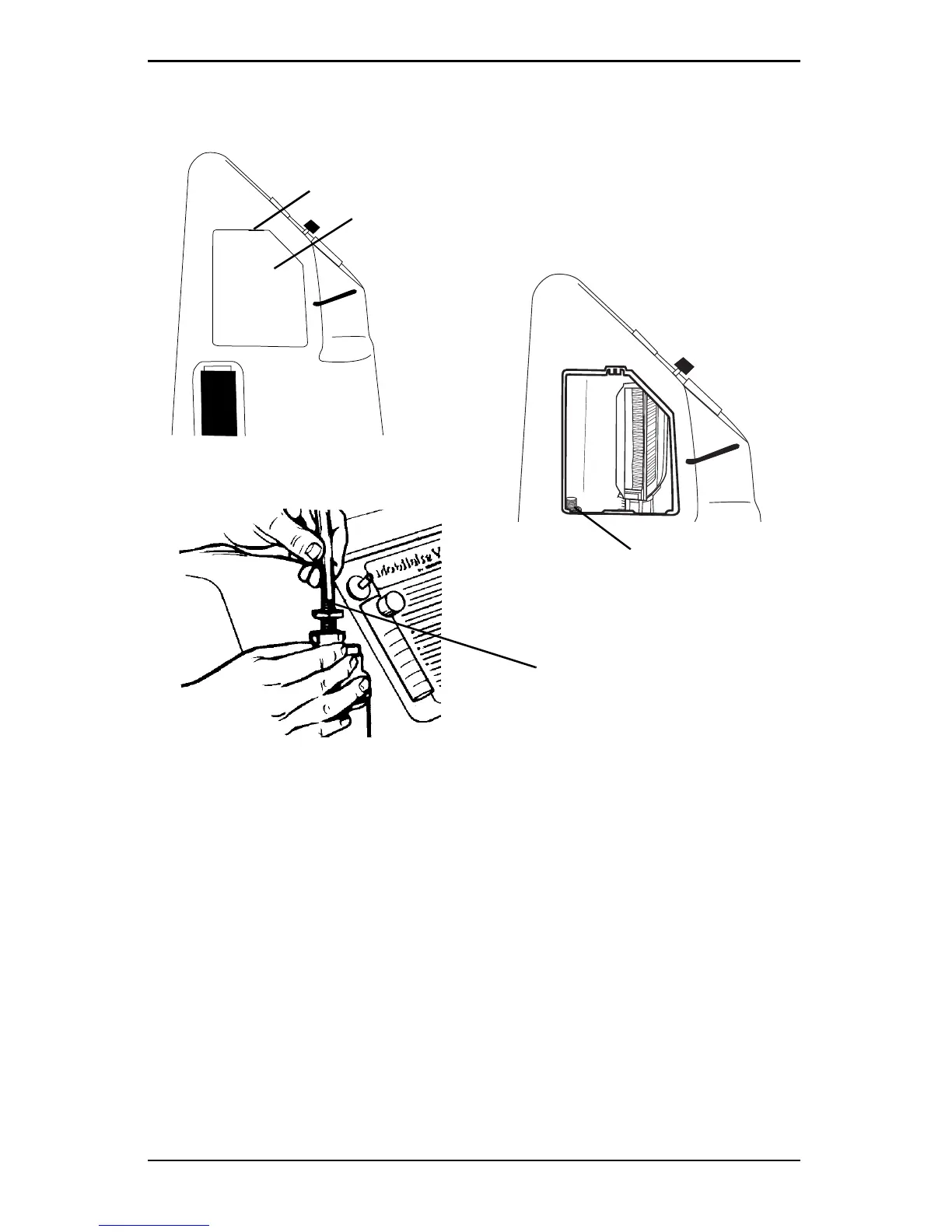

FIGURA 5.3
Conexión del adaptador para la botella del humidificador
6. Conecte la tubería de oxígeno desde la botella del
humidificador hasta el conector de salida de oxígeno en el
concentrador de oxígeno, tal como se muestra en la
(FIGURA 5.4).
7. Conecte la cánula y la tubería de suministro del paciente a
la salida de la botella del humidificador, tal como se
muestra en la (FIGURA 5.4).
8. Una vez finalizado el proceso de montaje asegúrese de que
fluya oxígeno a través de la cánula.
DETALLE “A”
Ranura de placa (inserte aquí el
destornillador de cabeza plana)
Puerta de acceso al filtro
DETALLE “B”
Adaptador para la botella
del humidificador
Adaptador para la botella
del humidificador
Puerta de
acceso al
filtro
DETALLE “C”
