Fig. 5.2
Fig. 5.3
Fig. 5.4
A (mm)
Ø 6.35 (Ø 0.25”) 0.7 (0.0275”) 1.3 (0.05”)
Ø 9.52 (Ø 0.375”)
1.0 (0.04”) 1.6 (0.063”)
Ø 12.7 (Ø 0.5”) 1.0 (0.04”) 1.8 (0.07”)
Ø 16 (Ø 0.63”)
Ø 19 (Ø 0.75”)
2.0 (0.078”) 2.2 (0.086”)
2.0 (0.078”) 2.4 (0.094”)
A
Fig. 5.5
NU DEFORMANȚI ȚEAVA
ÎNAINTE DE TĂIERE
Aveți deosebită grijă să nu avariați, îndoiți
sau deformați țeava în timpul tăierii.
Acest lucru va reduce drastic eciența de
încălzire a aparatului.

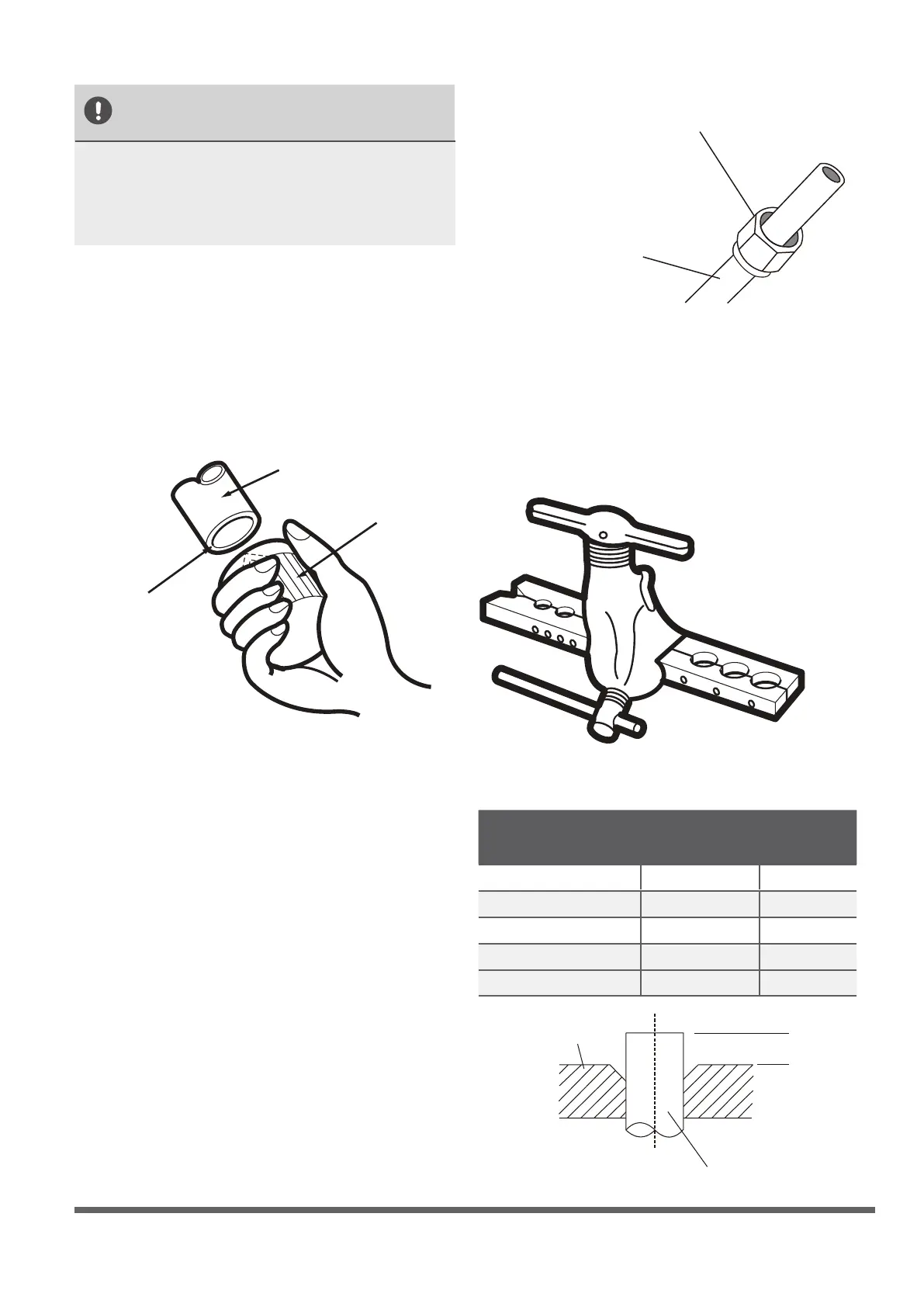

Etapa 2: Îndepărtare bavura
Bavura poate afecta garnitura de etanșare
a conexiunii conductei de agent frigoric.
Aceasta trebuie îndepărtată complet.
1. Țineți țeava în unghi înclinat pentru a
preveni ca bavura să pătrundă în conductă.
2. Utilizând un formator sau un instrument de
debavurare, îndepărtați toată bavura din
partea tăiată a conductei.
Etapa 3: Capete conductă expandată
O expandare este esențială pentru a avea o
etanșare bună.
1. După îndepărtarea bavurii din țeava tăiată,
etanșați capetele cu bandă din PVC pentru
a preveni ca materiile străine să pătrundă în
conductă.
2. Acoperiți țeava cu material de izolare.
3. Atașați piulițe la ambele capete ale
conductei. Asigurați-vă că sunt îndreptate
în direcția corectă, deoarece nu le puteți
instala și nu le puteți schimba direcția după
expandare. Consultați Fig. 6.3.
Conductă
Formator
Punct de bază
Piuliță expandare
Bară de cupru
Conductă
Piuliță
expandare
4. Îndepărtați banda din PVC din capetele
conductei atunci când trebuie să realizați
expandarea.
5. Atașați expansorul la capătul conductei.
Capătul conductei trebuie să depășească
marginea expansorului conform cu
dimensiunile din tabelul de mai jos.
Diametru exterior
al conductei (mm)
Min. Max.
EXTENSIE CONDUCTĂ DUPĂ EXPANDARE
Fig. 6.4
Fig. 6.5
Fig. 6.3
Fig. 6.2
