INVENTOR AR5VI-12WFI/AR5VO-12 Installation Manual

Σελίδα 10 
 Page 10 
3
Fig. 3.1
Φίλτρο Λειτουργίας (Μπροστά από
το κύριο Φίλτρο – Ορισμένα μοντέλα)
1
2
3
4
5
6
7
8
9
10
11
（1） （2）

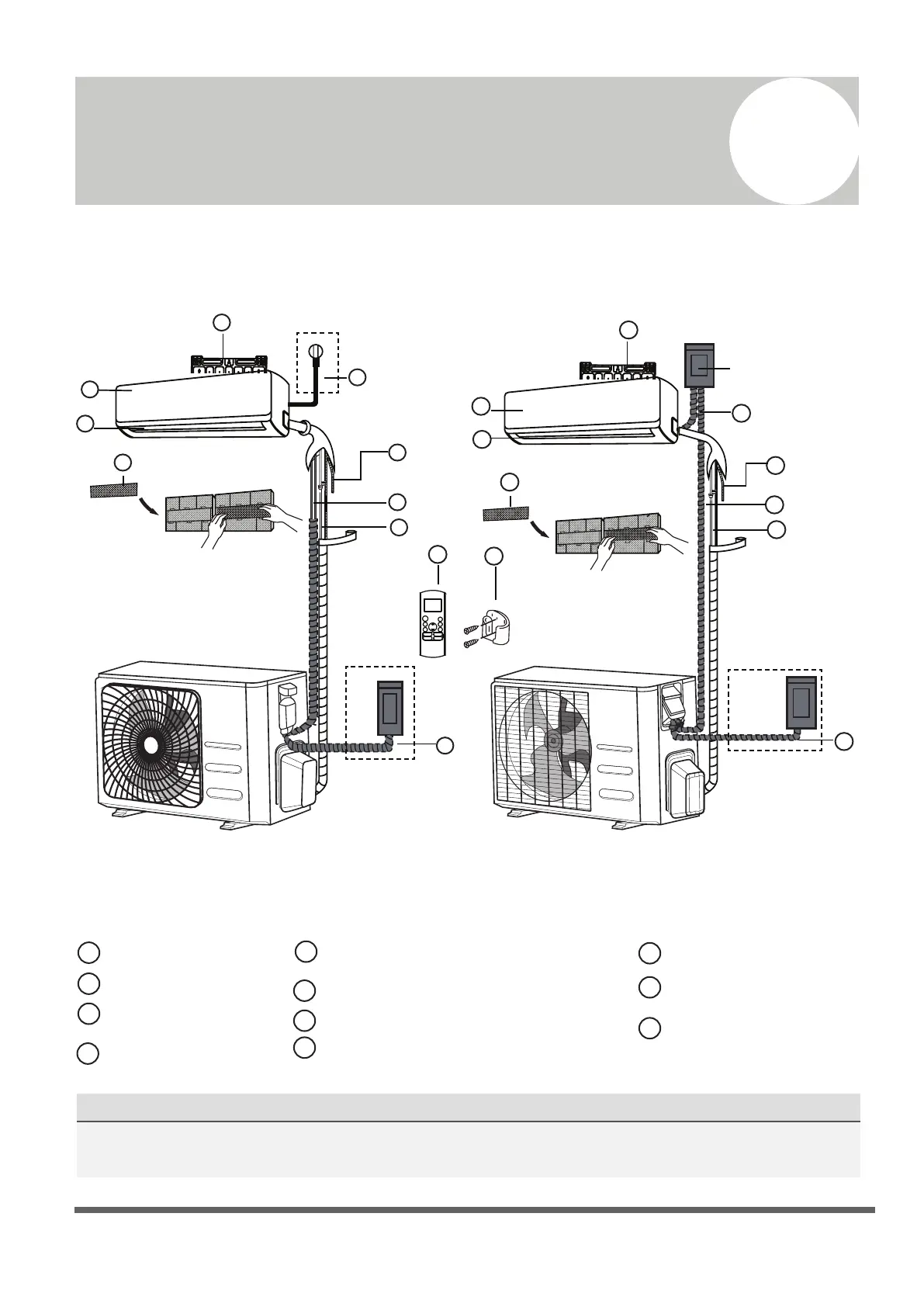

Μέρη Μονάδας
ΣΗΜΕΙΩΣΗ ΕΙΚΟΝΟΓΡΑΦΗΜΕΝΩΝ
Οι εικονογραφήσεις σε αυτό το εγχειρίδιο είναι για επεξηγηματικούς σκοπούς. Το πραγματικό σχήμα της
εσωτερικής σας μονάδας μπορεί να διαφέρει ελαφρώς. Το πραγματικό σχήμα θα επικρατήσει.
ΣΗΜΕΙΩΣΗ: Η εγκατάσταση του κλιματιστικού θα πρέπει να γίνεται πάντα σύμφωνα με
τους τοπικούς κανόνες και τις εθνικές διατάξεις. Ο τρόπος εγκατάστασης μπορεί να
εμφανίζει μικρές διαφορές ανάλογα τη περιοχή εγκατάστασης.
Βάση στήριξης
Καλώδιο Ρεύµατος
(Ορισµένες Μονάδες)
Αγωγός ψυκτικού µέσου
Καλώδιο Σήµατος
Τηλεχειριστήριο
Αγωγός Αποστράγγισης
Περσίδα
Βάση Τηλεχειριστηρίου
(ορισμένες μονάδες)
Μπροστινό Πάνελ
Air-break switch
Εξωτερική Μονάδα
Καλώδιο Ρεύµατος
(Ορισµένες Μονάδες)
1
2
3
4
6
7
8
9
10
11
3
1
2
4
5
6
7
8
11
5
Fig. 3.1-a
Page 11
4
 Page 11 
Indoor Unit Installation
4
Installation Instructions – Indoor
Unit
PRIOR TO INSTALLATION
Before installing the indoor unit, refer to the
label on the product box to make sure that the
model number of the indoor unit matches the
model number of the outdoor unit.
Step 1: Select installation location
Before installing the indoor unit, you must
choose an appropriate location. The following
are standards that will help you choose an
appropriate location for the unit.
Proper installation locations meet the
following standards:
o Good air circulation
o Convenient drainage
o Noise from the unit will not disturb other
people
o Firm and solid—the location will not vibrate
o Strong enough to support the weight of the
unit
o A location at least one meter from all other
electrical devices (e.g., TV, radio, computer)
DO NOT install unit in the following
locations:
Near any source of heat, steam, or
combustible gas
Near flammable items such as curtains or
clothing
Near any obstacle that might block air
circulation
Near the doorway
In a location subject to direct sunlight
NOTE ABOUT WALL HOLE:
If there is no FIxed refrigerant piping:
While choosing a location, be aware that you
should leave ample room for a wall hole (see
Drill wall hole for connective piping step)
for the signal cable and refrigerant piping
that connect the indoor and outdoor units.
The default position for all piping is the right
side of the indoor unit (while facing the unit).
However, the unit can accommodate piping to
both the left and right.
Εικ. 3.1
