Pagina 27
Page 26
Fig. 5.2
Fig. 5.3
Fig. 5.4
A (mm)
Ø 6.35 (Ø 0.25”) 0.7 (0.0275”) 1.3 (0.05”)
Ø 9.52 (Ø 0.375”)
1.0 (0.04”) 1.6 (0.063”)
Ø 12.7 (Ø 0.5”) 1.0 (0.04”) 1.8 (0.07”)
Ø 16 (Ø 0.63”)
Ø 19 (Ø 0.75”)
2.0 (0.078”) 2.2 (0.086”)
2.0 (0.078”) 2.4 (0.094”)
A
Fig. 5.5
Fig. 5.6
Fig. 5.7
Fig. 5.8
• •
• •
Ø
Ø
Ø
Rază
6. Puneți expansorul pe forma de expandare.
7. Rotiți mânerul expansorului în sensul
acelor de ceasornic până ce conducta este
expandată complet.
8. Îndepărtați expansorul și forma de
expandare, apoi inspectați capătul conductei
pentru crăpături și expandare uniformă.

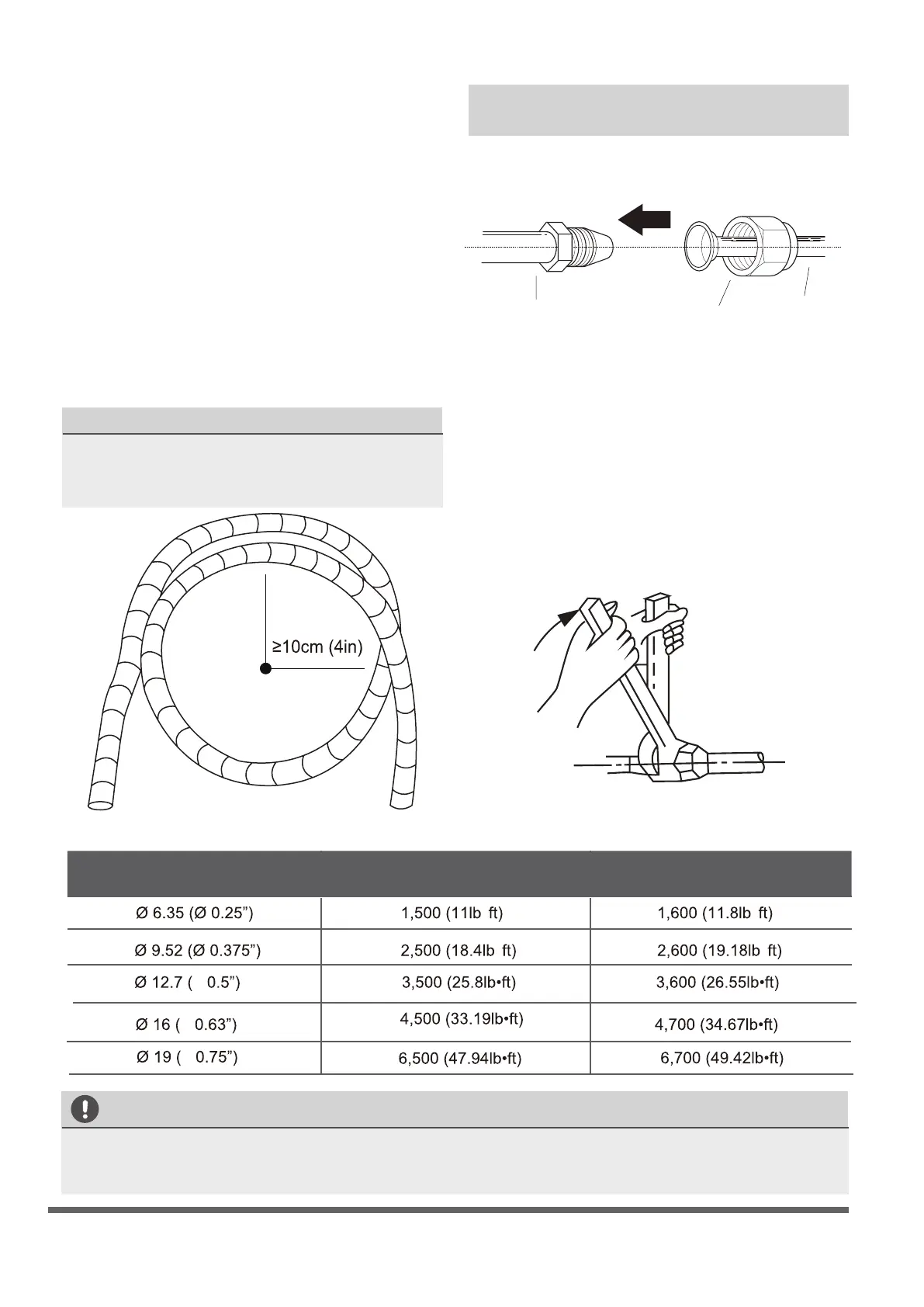

Etapa 4: Legare conducte
La conectarea conductelor de agent frigoric,
aveți grijă să nu folosiți un cuplu de torsiune
excesiv sau să deformați conductele în orice
fel. Trebuie să conectați mai întâi conducta cu
presiune scăzută apoi conducta cu presiune
crescută.
Diametru exterior al
conductei (mm)
Cuplu de torsiune
(N.cm)
Cuplu de torsiune
suplimentar (N.m)
CERINȚE CUPLU DE TORSIUNE
RAZĂ MINIMĂ DE ÎNDOIRE
Atunci când îndoiți conductele de agent
frigoric, raza minimă de îndoire este de 10
cm. Consultați Fig. 65.6.
Instrucțiuni pentru conectarea
conductei la unitatea interioară
1. Aliniați centrul celor două conducte pe care
urmează să le conectați. Consultați Fig.6.7
2. Strângeți piulița pe cât de mult posibil cu
mâna.
3. Utilizând o cheie de buloane apucați piulița
de pe conducta unității.
4. După ce apucați ferm piulița de pe conducta
unității, utilizați o cheie dinamometrică
pentru a strânge piulița conform cu valorile
de torsiune din cerințele cuplului de torsiune
din tabelul de mai jos. Slăbiți ușor piulița de
expandare apoi strângeți-o din nou.
Conductă unitate
interioară
Piuliță expandare
Conductă
NU UTILIZAȚI UN CUPLU DE TORSIUNE EXAGERAT
Forță excesivă poate rupe piulița sau poate avaria conducta de agent frigoric. Nu trebuie să
depășiți cuplul de torsiune conform cerințelor din tabelul de mai sus.
Fig. 6.8
Fig. 6.7
Fig. 6.6
