Fig. 5.1
< 15,000 25 (82ft) 10 (33ft)
15,000 < 24,000 30 (98.5ft) 20 (66ft)
24,000 < 36,000 50 (164ft) 25 (82ft)
36,000 60,000 65 (213ft) 30 (98.5ft)
Anschluss der Kältemittelleitung
R410A Inverter-Split-
Klimaanlage
Seitwärts
Unregelmäßig
Verformt
Anschlussanleitung -
Kältemittelleitung
1. Schritt: Schneiden Sie die Leitungen ab
Achten Sie beim Vorbereiten der Kühlmittelkanäle
noch mehr darauf, sie richtig abzuschneiden und
zu bördeln. Dies gewährleistet einen effizienten
Betrieb und reduziert den Bedarf an zukünftigen
Wartungsarbeiten. Bei Modellen mit R32/R290
sollten sich die Anschlusspunkte der Leitungen
außerhalb des Raums befinden.
1. Messen Sie den Abstand zwischen der Innen-
und Außeneinheit.
Modell Leistung (BTU/h) Lungime max. (m) Înălțime maximă de
cădere (m)
și
și
și
2. Schneiden Sie die Leitung mit einem Fräser
etwas oberhalb dem gemessenen Abstand ab.
3. Stellen Sie sicher, dass die Leitung auf einen
perfekten 90-Grad Winkel geschnitten ist.

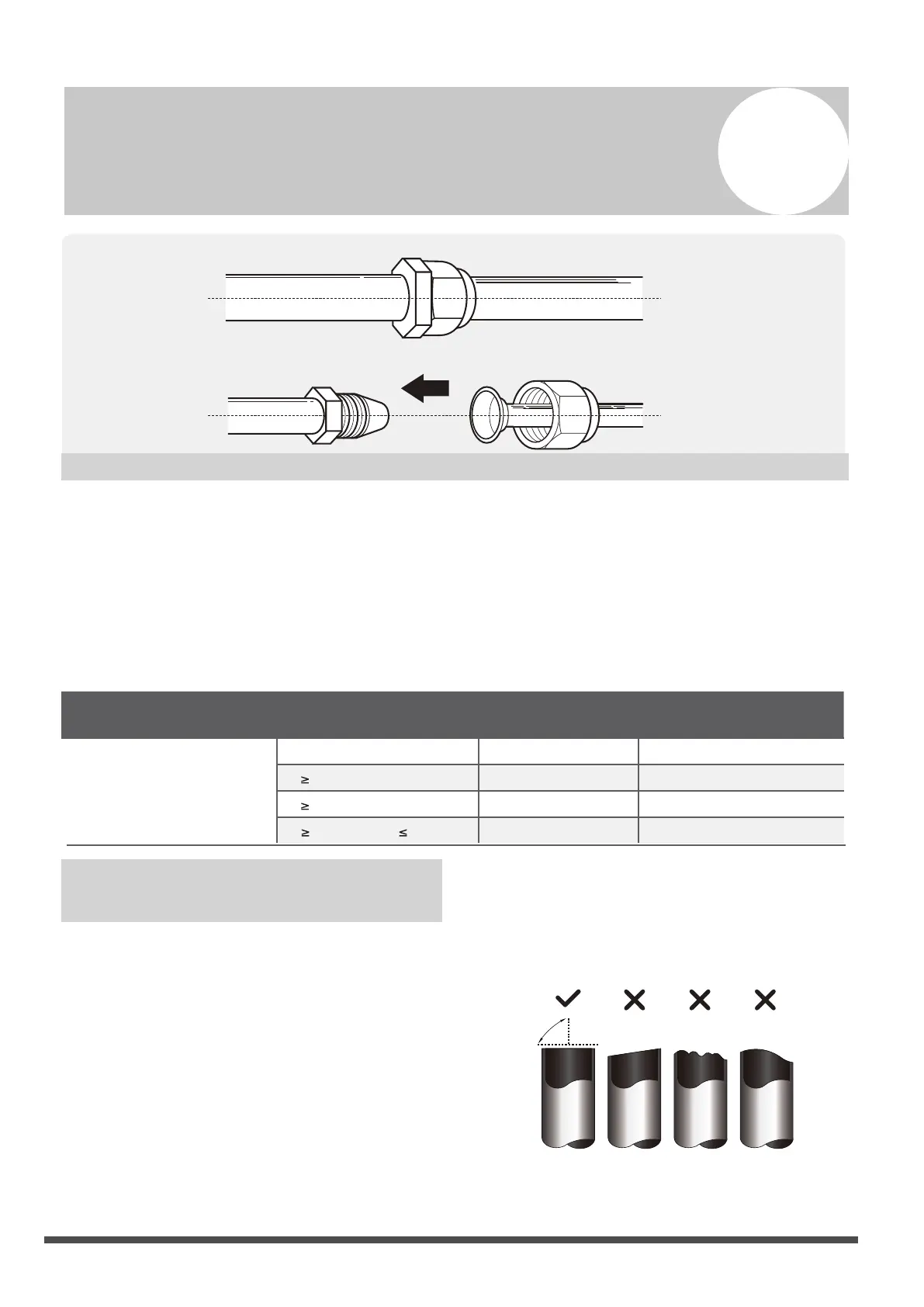

Siehe Abbildung 5.1 für schlechtes Schneiden von
Leitungen.
Beachten Sie die Länge der Leitung
Die Länge der Kühlmittelleitung beeinflusst den Betrieb und die Energieeffizienz des Geräts. Die virtuelle
Leistung wurde auf Einheiten mit einer Länge von 5 Metern (16.5ft) getestet. Die Mindestlänge der
Leitung sollte 3 Meter betragen, um die Vermeidung von Vibrationen und intensiven Geräuschen zu
gewährleisten. In besonderen Fällen sollte die maximale Länge der Kühlmittelleitung 10 Meter (32.8ft)
nicht überschreiten und die Zugabe von Kühlmittel ist NICHT zulässig (siehe Kältemitteltypen R290).
Einzelheiten zur maximalen Länge finden Sie in der folgenden Tabelle. Legen Sie die Höhe der Leitung
fest
Maximale Länge und Höhe der Kühlmittelleitung für jedes Einheitenmodell
Abb. 6.1
