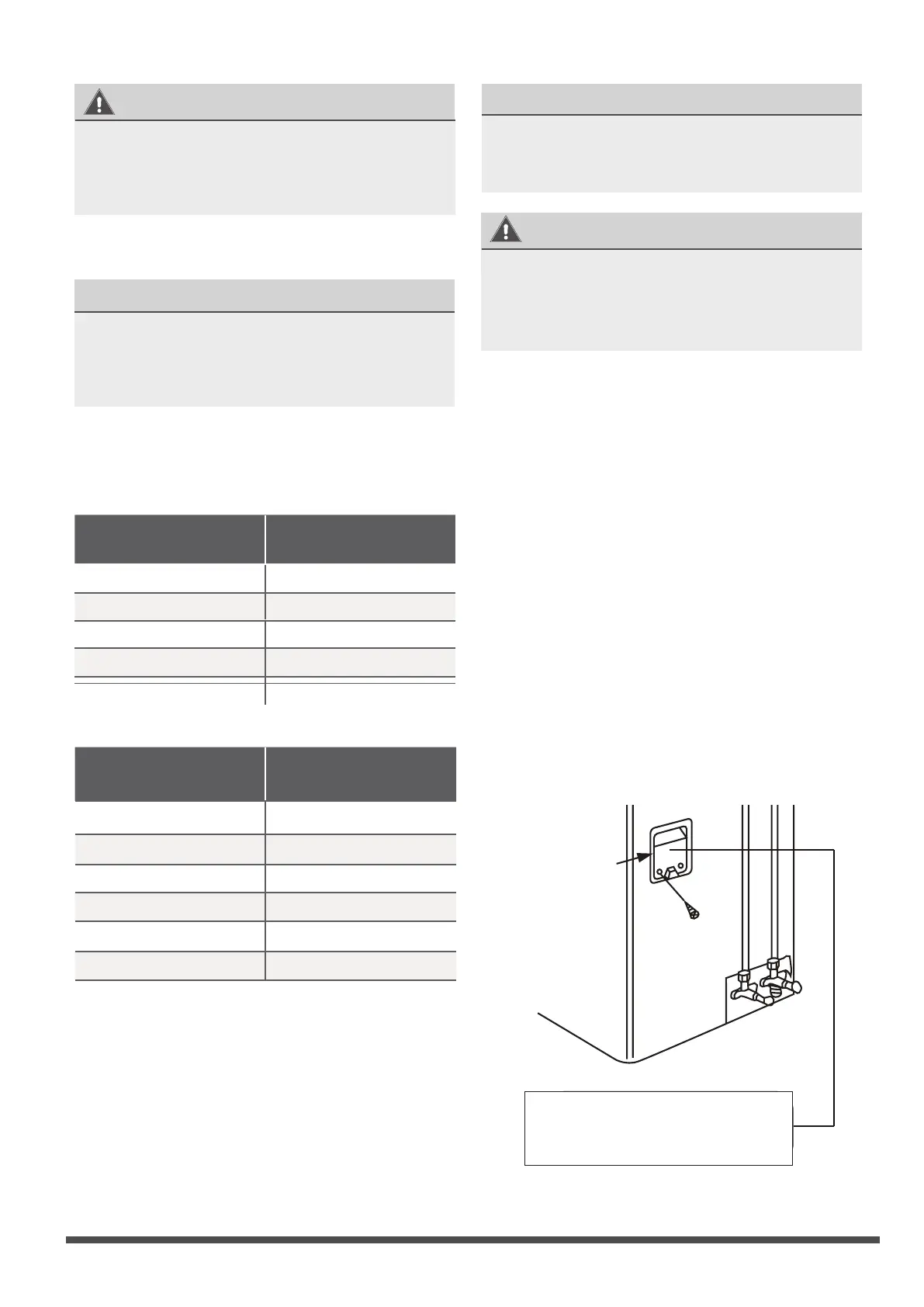

Seite 24
WARNUNG
Page 24
Fig. 4.6
1. Bereiten Sie das Kabel für den Anschluss
vor:
VERWENDEN SIE DAS RICHTIGE KABEL
Internes Versorgungskabel (sofern
vorhanden): H05VV-F oder H05V2V2-F
Externes Versorgungskabel: H07RN-F
Signalkabel: H07RN-F
Mindestquerschnitt der Versorgungs- und
Signalkabel
Nordamerika
a. Verwenden Sie eine Zange, um die
Kabel 15 cm lang an den beiden Enden
abzumanteln, um die internen Kabel
freizulegen
b. Isolieren Sie die Kabelenden.
c. Verwenden Sie eine Kabelschelle und
ziehen Sie die Verbindungen an den
Kabelenden fest.
10 18
13 16
18 14
25 12
30 10
Gerätespannung (A)
AWG
> 3 6
> 6 101
> 10 161
> 16 252
> 25 324
> 32 406
0,75
1
1,5
2,5
4
6
și
și
și
și
și
și
Andere Regionen
Gerätespannung (A) Kabelquerschnitt
(mm
2
)
WARNUNG
TRENNEN SIE DAS SYSTEM VON DER
HAUPTSTROMVERSORGUNG, BEVOR SIE MIT
DEN ELEKTRONISCHEN UND ELEKTRISCHEN
PROZESSEN BEGINNEN.
Der Elektrischer Schaltplan der
externen Einheit bendet sich in der
Kabelabdeckung der Außeneinheit.
Abdeckung
ACHTEN SIE AUF DAS PHASENKABEL
Achten Sie beim Zusammenschieben der
Kabel darauf, dass Sie das Phasenkabel von
den übrigen Kabeln trennen.
ALLE VERDRAHTUNGEN SOLLTEN STRIKT
DEM VERDRAHTUNGSPLAN IN DER
KABELABDECKUNG DER AUSSENEINHEIT
FOLGEN.
2. Schrauben Sie die elektrische Kabelabdeckung
ab und entfernen Sie sie.
3. Schrauben Sie die Kabelschelle unter dem
Terminal ab und legen Sie sie auf die Seite.
4. Passen Sie die Farben der Kabel / Etiketten
mit den Etiketten auf dem Terminal an und
schrauben Sie die Anschlüsse jedes Kabels
genau am entsprechenden Steckplatz
5. Wenn Sie sich vergewissert haben, dass jede
Verbindung sicher ist, wickeln Sie die Kabel
ein, damit kein Wasser in die Steckplätze fallen
kann.
6. Binden Sie das Kabel mit der Kabelschelle an
das Gerät. Schrauben Sie die Klammer unten
fest. 7. Nicht verwendete Kabel mit PVC-
Band isolieren. Sortieren Sie sie so, dass sie
die elektrischen Teile oder Metallteile nicht
berühren.
8. Bringen Sie die Kabelabdeckung an der Seite
des Geräts an und schrauben Sie sie ein.
Abb. 5.6
