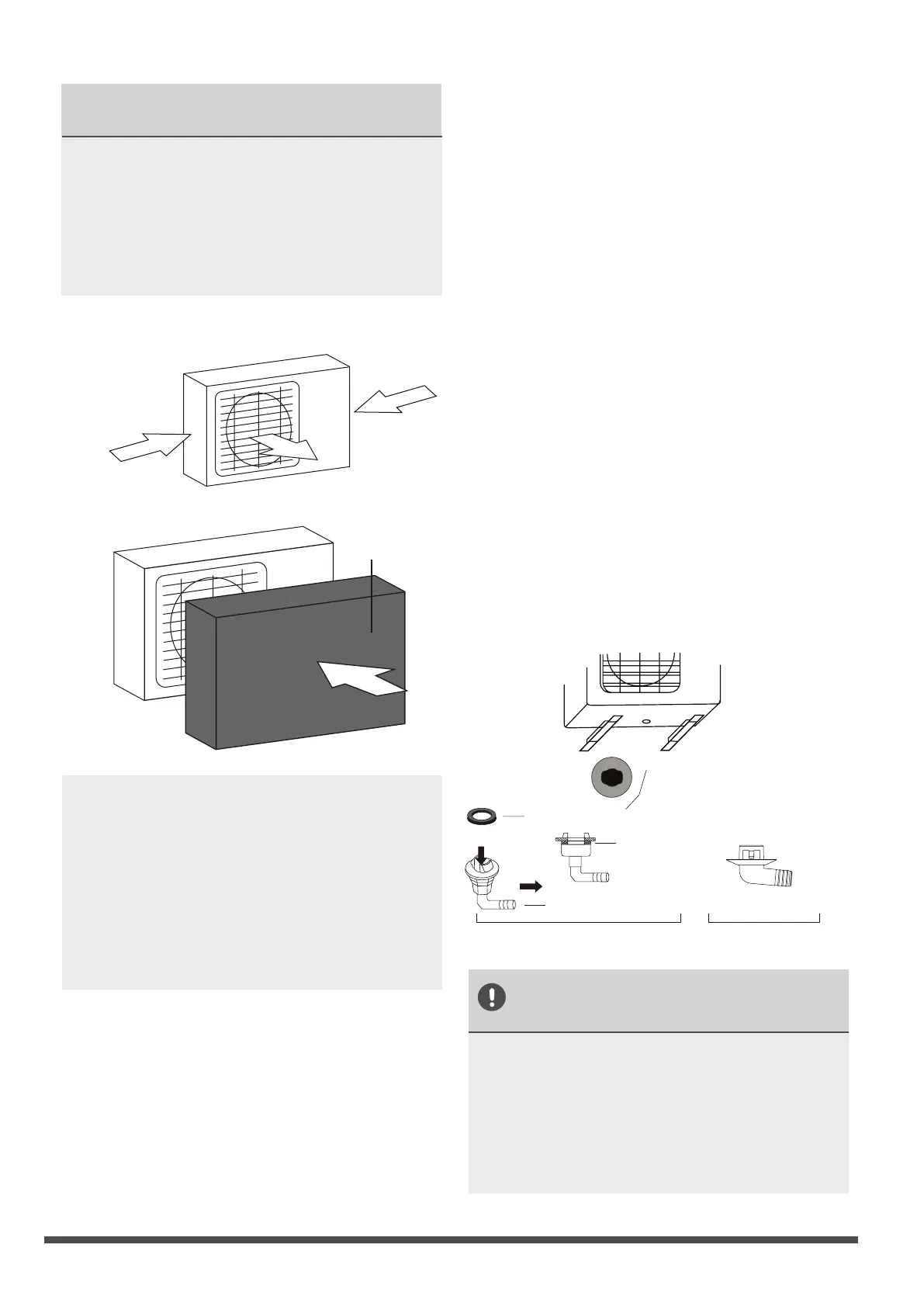

Starker Wind
Starker Wind
Öffnung an der Basis
der Außeneinheit
Dichtung
Dichtung
Verbindung
Starker Wind
Windreduzierung
BESONDERE BEDINGUNGEN FÜR
EXTREME WETTEREREIGNISSE
Wenn das Gerät starkem Wind ausgesetzt
ist: Installieren Sie das Gerät so, dass der
Lüfterauslass in einem Winkel von 90 ° in
Richtung des Lüfters steht. Falls erforderlich,
stellen Sie eine Barriere vor dem Gerät auf, um
es vor dem starken Wind zu schützen.
Siehe nachstehende Abbildungen 4.2 und 4.3.
Wenn die Verbindung eine Gummidichtung
hat (siehe Abbildung 4.4-A), gehen Sie wie folgt
vor:
1. Bringen Sie die Gummidichtung an dem
Ende der Abflussverbindung an, das mit der
Außeneinheit verbunden ist.
2. Montieren Sie die Abflussverbindung an der
Öffnung am Boden der Einheit.
3. Drehen Sie die Verbindung um 90 Grad, bis Sie
ein Klick auf der Vorderseite des Geräts hören.
4. Schließen Sie die Leitungsverlängerung (nicht
mitgeliefert) an die Abflussverbindung an, um
den Wasserfluss aus dem Gerät während des
Heizbetriebs abzuleiten.
Wenn die Abflussverbindung keine
Gummidichtung hat (siehe Abb. 4.4-B), gehen Sie
wie folgt vor:
1. Installieren Sie die Abflussleitung in der Öffnung
an der Basis der Einheit. Die Abflussleitung
muss an der Basis einrasten.
2. Verbinden Sie die Verlängerung der
Abflussleitung (nicht mitgeliefert) mit der
Abflussverbindung, um das Wasser während
des Heizbetriebs aus dem Gerät abzuleiten.
BEI
FROSTWETTERBEDINGUNGEN
Stellen Sie bei frostigen
Umgebungsbedingungen sicher, dass die
Abflussleitung so senkrecht wie möglich
ist, um die Änderung des Abflusswassers
sicherzustellen. Wenn das Wasser zu langsam
abläuft, kann es in der Bohrung einfrieren und
das Gerät überlaufen lassen.
Abb. 5.3
Abb. 5.2
Abb. 5.4
Wenn das Gerät häufig starkem Regen oder
Schnee ausgesetzt ist:
Bauen Sie ein Regal über dem Gerät, um es
vor Regen und Schnee zu schützen. Achten Sie
darauf, die Luft um das Gerät herum nicht zu
blockieren.
Wenn das Gerät häufig Luft mit Salzmengen
ausgesetzt ist (am Meer):
Verwenden Sie ein speziell entwickeltes Gerät
zur Vermeidung von Korrosion.
2. Schritt: Installieren Sie die
Abussverbindung
Wärmepumpeneinheiten benötigen eine
Abflussverbindung. Bevor Sie das Außengerät
an der Basis festschrauben, müssen Sie die
Abflussverbindung an der Unterseite des Geräts
installieren. Beachten Sie, dass es je nach Typ
der Außeneinheit zwei verschiedene Arten von
Abflussverbindungen gibt.
