INVENTOR M2GHP290-12 User Manual

32
GR
or
MODEL A
MODEL A
MODEL B
MODEL B
Ευρώπη

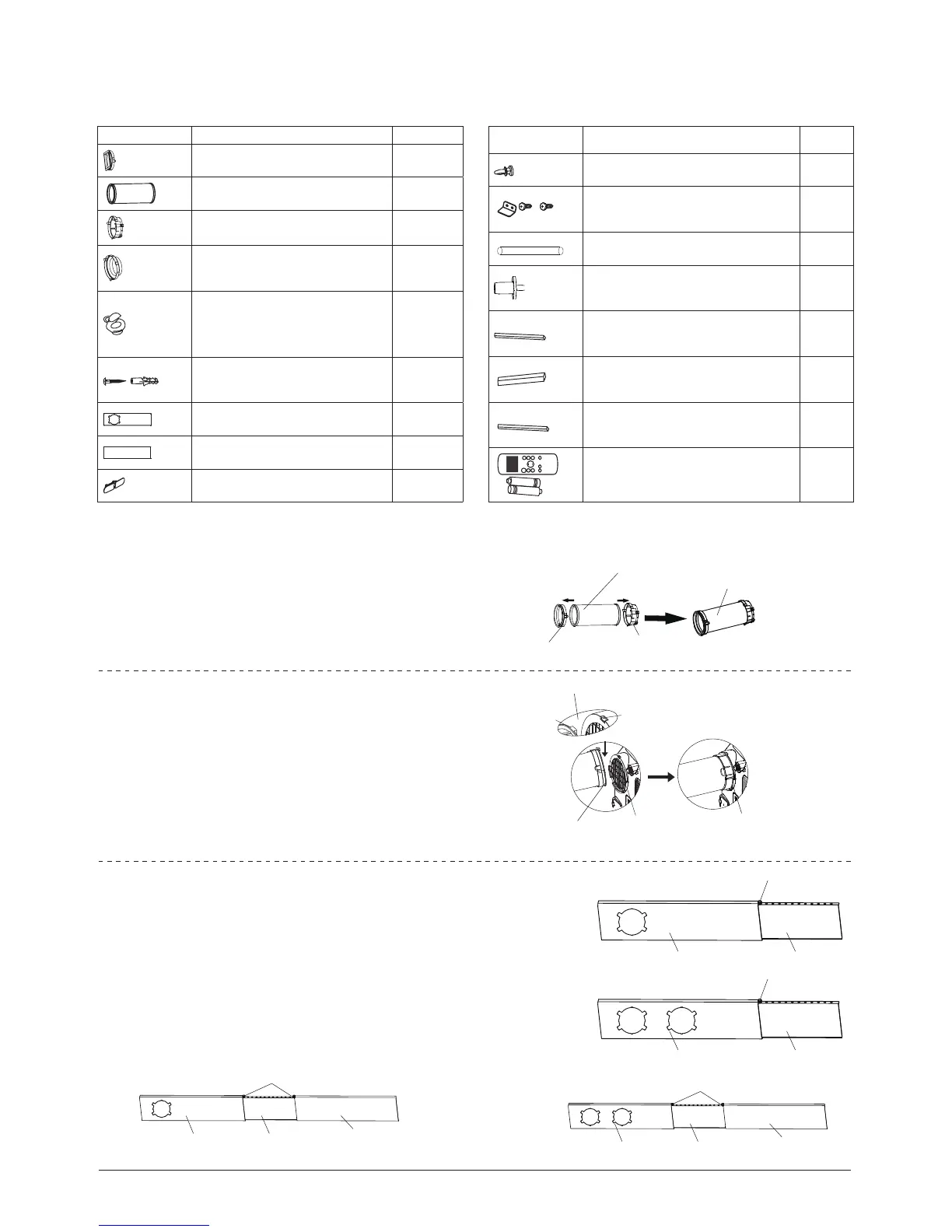

Εξάρτημα Περιγραφή Ποσότητα
Αντάπτορας 1 pc
Αγωγάς Εκκένωσης 1 pc
*
Κιτ Παραθύρου 1 pc
*
Α Κιτ Παραθύρου (μόνο για
επιτοίχια εγκατάσταση)
1 pc
*
Β Κιτ Παραθύρου (με καπάκι
και μόνο για επιτοίχια
εγκατάσταση)
1 pc
*
Βίδες και Σύνδεσμοι (μόνο
για επιτοίχια εγκατάσταση)
4 set
* Κιτ Παραθύρου Α 1 pc
* Κιτ Παραθύρου Β 1 pc
Στήριγμα Καλωδίου 1 pc
Εξάρτημα Περιγραφή Ποσότητα
* Βίδα 1 pc
*
Στήριξη Ασφαλείας και
Αγκυρόβιδες
1 set
Αγωγός Αποστράγγισης 1 pc
Αντάπτορας αγωγού αποστράγγισης
(για μοντέλο θέρμανσης)
1 pc
*
Μονωτική Ταινία A
(Μη συγκολλητική)
2 pc
*
Μονωτική Ταινία Β
(Συγκόλλησης)
2 pc
*
Μονωτική Ταινία Γ
(Συγκόλλησης))
1 pc
ON/OFF
TEMP
SHORT CUT
TIMER ON
TIMER OFF
MODE
FAN
SLEEP
SWING
LED
Τηλεχειριστήριο και Μπαταρίες 1set
ΣΗΜΕΙΩΣΗ: Τα αντικείμενα με * είναι προαιρετικά. Μικρές διαφοροποιήσεις ενδεχομένως να
παρουσιάζονται στον σχεδιασμό.
|Εγκατάσταση
Βεβαιωθείτε ότι ο γάντζος του αντάπτορα είναι
ευθυγραμμισμένος με την οπή της εξόδου αέρα.
Θέση Οπής
Γάντζος
Αντάπτορας
Κάτω
Ράβδος
Βεβαιωθείτε ότι ο αντάπτορας
είναι ενσωματωμενος στη
χαμηλότερη έξοδο άερα.
Εγκατάσταση Κιτ Παραθύρου
Βήμα πρώτο: Συναρμολογώντας τον αγωγό αέρα
Προσαρμόστε και σφίξτε μέσω των ελαστικών συνδέσμων,
τον αγωγό αέρα στην υποδοχή της μονάδας από τη μια
πλευρά και στο κιτ παράθυρου στην άλλη πλευρά.
Βήμα Δύο: Εγκαταστήστε τον αγωγό αέρα
στη μονάδα
Ενσωματώστε τον αγωγό στη χαμηλότερη έξοδο
αέρα της μονάδας και βεβαιωθείτε ότι ο γάντζος του
αντάπτορα είναι ευθυγραμμισμένος με την οπή της
εξόδου αέρα και o αγωγός αέρα στραμμέννος προς τα
κάτω κατά μήκος του βέλους για εγκατάσταση.
Βήμα Τρίτο: Προετοιμάζοντας το Κιτ Παραθύρου
πιέστε
βίδα
βίδα
βίδα
βίδα
Κιτ Παραθύρου B
Κιτ Παραθύρου B
Κιτ Παραθύρου B
Κιτ Παραθύρου B
Κιτ Παραθύρου Γ
Κιτ Παραθύρου Γ
Κιτ Παραθύρου A
Κιτ Παραθύρου A
Κιτ Παραθύρου A
Κιτ Παραθύρου A
αντάπτορας
αντάπτορας
παραθύρου
πιέστε
αγωγός
εξάρτημα
συναρμολόγησης
αγωγού
ή
ή
1. Ανάλογα με το μέγεθος του παραθύρου, πραγματοποιήστε
τις απαραίτητες προσαρμογές στο κιτ παραθύρου
2. Εάν το μήκος του παραθύρου απαιτεί δύο ρυθμιστές,
χρησιμοποιήστε τη βίδα ώστε να στερεώσετε το κιτ στο
κατάλληλο μήκος.
3. Για ορισμένα μοντέλα, αν το μήκος του παραθύρου
απαιτεί τρεις ρυθμιστές (προαιρετικό), χρησιμοποιήστε δύο
βίδες για την στερέωση του κιτ από τη στιγμή που ρυθμίσετε
σε κατάλληλο μήκος

INVENTOR M2GHP290-12 Specifications

General

Brand	INVENTOR
Model	M2GHP290-12
Category	Air Conditioner
Language	English
