5
Beleuchtungsszenen einer Speicherbank oder einer Lauflicht-
sequenz und für Programmierfunktionen.
12
Taste /BLACKOUT/
Schaltet alle Steuerkanäle auf den Wert Null. Die LED leuchtet in
diesem Zustand.
13
Taste /MIDI/ADD/
Speichern von einzelnen Szenen oder Lauflichtsequenzen und
zum Aktivieren der MIDI-Steuerung.
14
Taste /AUTO/DEL/
Einschalten des zeitgesteuerten Ablaufmodus von
Beleuchtungsszenen einer Speicherbank oder einer
Lauflichtsequenz und je nach Betriebsart zum Löschen von
Beleuchtungsszenen oder Lauflichtsequenzen.
15
Tastengruppe /CHASE/
Tasten 1-6 zum Aufrufen eines Programms (vom Anwender
programmierte Lauflichtsequenzen).
16
Schieberegler /SPEED/
Einstellen der Ablaufgeschwindigkeit beim zeitgesteuerten Ablauf
von Beleuchtungsszenen oder einer Lauflichtsequenz.
17
Schieberegler /FADE TIME/
Einstellen der Überblenddauer beim Abruf von
Beleuchtungsszenen oder einer Lauflichtsequenz.
18
Kontroll-LED für /PAGE A/
Zeigen an, dass die Kanalgruppe A (1-8) angewählt ist.
19
Kontroll-LED für /PAGE B/
Zeigen an, dass die Kanalgruppe B (9-16) angewählt ist.
20
Taste /PAGE/
Umschalten der Schieberegler zwischen den beiden Kanal-
gruppen 1-8 und 9-16.

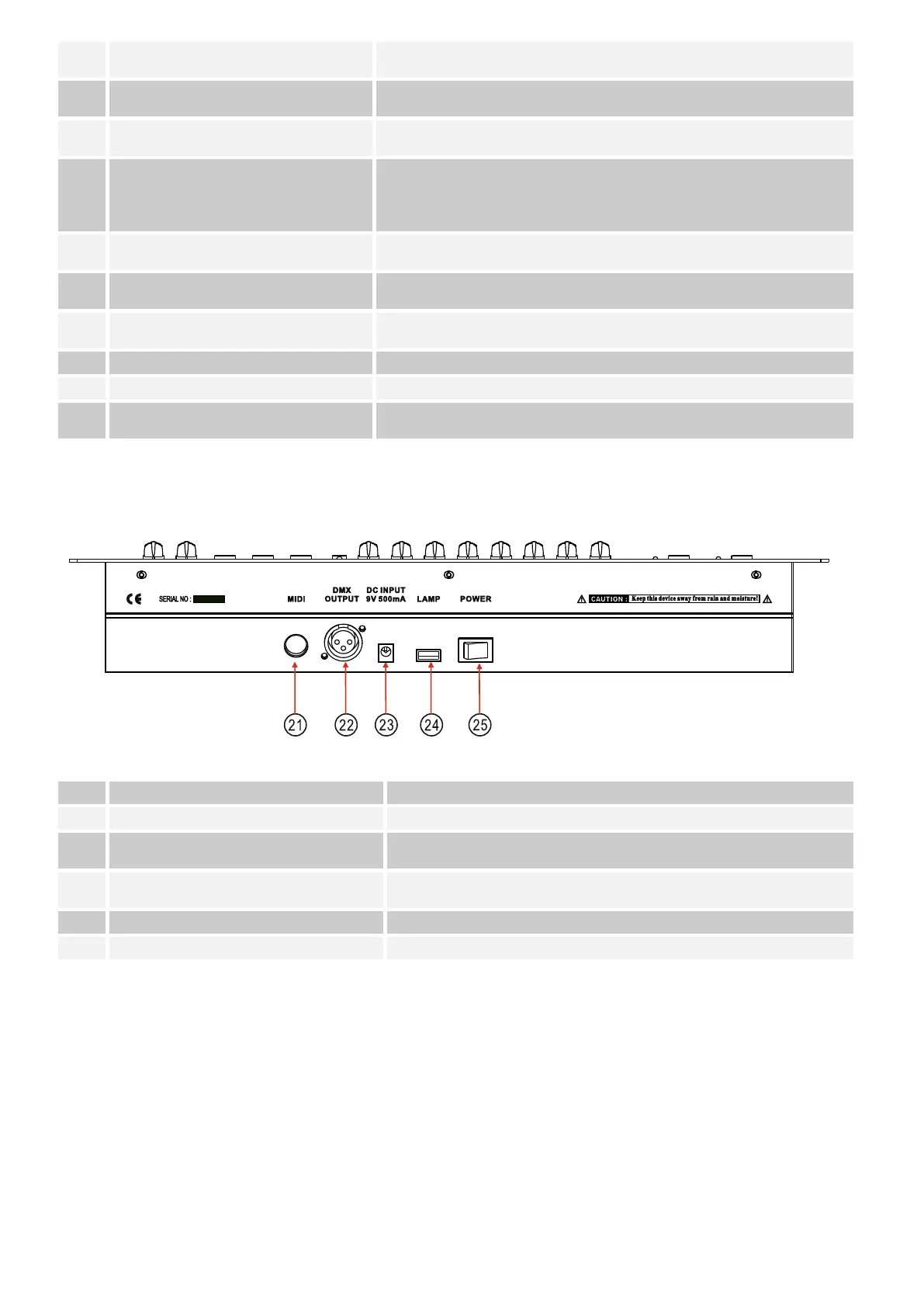

Abbildung 2:
Rückansicht:
Pos.
Anschluss
Funktion
21
MIDI-Eingang
5-polige DIN-Buchse zur MIDI-Steuerung des Controllers.
22
DMX512-Ausgang
3-polige XLR-Buchse zum Anschluss an den DMX-Eingang des
ersten Geräts.
23
Netzanschlussbuchse
Buchse DC INPUT für die Stromversorgung über das
beiliegende Netzgerät.
24
USB-Anschluss
Dient zum Anschluss einer LED Lampe (Pultleuchte).
25
Netzschalter
Schaltet das Gerät ein und aus.
