HANDBUCH
iRoom‘s iDock / miniDock
Deutsch

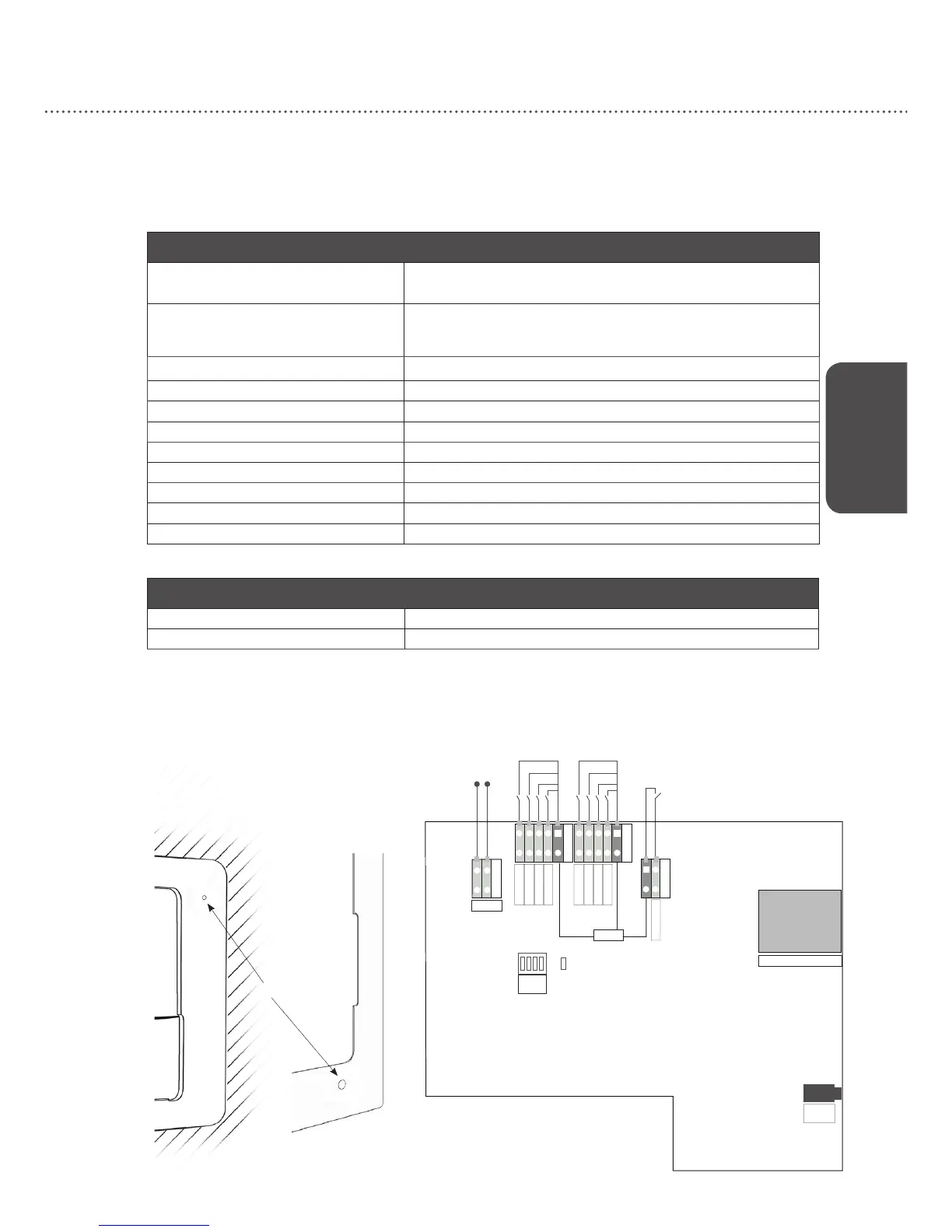

Spezi kationen
iRoom’s iDock
Type
LBG/LWG/LBA/LWA/ LBG-5/LWG-5/LBA-5/LWA-5
Seriennumber beginnent mit 0103
Maße
iDock quer: W x H x D 372.0 / 246.5 / 76.5 mm ( ush-mount)
iDock quer: W x H x D 351.7 / 226.2 / 72.9 mm (standard)
miniDock: W x H x D 226.0 / 315.0 / 76.5 mm ( ush-mount)
Stromversorgung 100-240 VAC; 50/60 Hz; 0,35 A; PoE
+
(44-57 VDC; 0,6 A)
LAN 10 Mbps/100 Mbps
Verbindung TCP / Status & Kontrolle
Funktionsbeschreibung Lagern & Laden des iPads
Digitale Eingaben/ digitale Ausgaben 9 DI (Potentialfrei) / 1 DO (Relais; 30 VDC, 1A / 125 VAC, 0,3 A)
Glasblende Standard Glas
Audio-Ausgang Stereo analog, 3,5 mm Audioanschluss
Operating Temperature 0 - 35°C or 32 - 95°F
Betriebsfeuchtigkeit 20 % - 90 % RH nicht kondensierend
Relay & Terminals
Relay Schaltleistung (ohmsche Last) 30 VDC, 1A / 125 VAC, 0,3 A
Terminal-Spezi kationen (9 x DI / 1 x DO) 26-20 AWG / 0,13-0,52 mm
2
Übersicht
Machen Sie sich bitte vor der Installation mit der PCB-Platine Ihres iRoom‘s iBezel
vertraut:
iDock
miniDock
off
LED
4 3 2 1
on
Relay
GND
Audio
3,5 mm
RJ45 PoE
+
(IEEE802.3at)
DIP
SWITCH
Quick DI 8 Quick DI 7 Quick DI 6 Quick DI 5
Quick DI 0
Quick DI 4 Quick DI 3
Quick DI 2 Quick DI 1
HomeButton
