iRoom iDock - Spécifications; Aperçu des Fonctions Principales

Français
Page 31
MANUEL
iRoom‘s iDock / miniDock
Spécifi cations
iRoom’s iDock
Type
LBG/LWG/LBA/LWA/ LBG-5/LWG-5/LBA-5/LWA-5
Numéro de série commençant par 0103
Dimensions
iDock Landscape: W x H x D 372.0 / 246,5 / 76,5 mm (encastrement à  eur)
iDock Landscape: W x H x D 351,7 / 226,2 / 72,9 mm (encastrement à recouvrement)
miniDock: W x H x D 226,0 / 315,0 / 76,5 mm (encastrement à  eur)
Alimentation 100-240VAC; 50/60Hz; 0,35A; PoE
+
(44-57VDC; 0,6A)
LAN 10Mbps/100Mbps
Communication TCP / statut et contrôle
Description des fonctions Stockage et charge de l‘iPad, fonctions de contrôle LAN
Entrées digitales / sorties 9 DI (fermeture à contacts sec) / 1 DO (relais ; 30 VDC, 1A / 125 VAC, 0,3 A)
Masque iDock - façade standard en verre
Sortie audio stéréo analogique, connecteur jack 3,5 mm
Température de fonctionnement 0 - 35°C or 32 - 95°F
Humidité de fonctionnement 20% - 90% RH sans condensation
Relais et terminaux
Relais 0 courant de commutation (charge ohmique) 30VDC, 1A / 125VAC, 0.3A
Section des câbles (9 x DI / 1 x DO) 26-20 AWG / 0.13-0.52 mm²

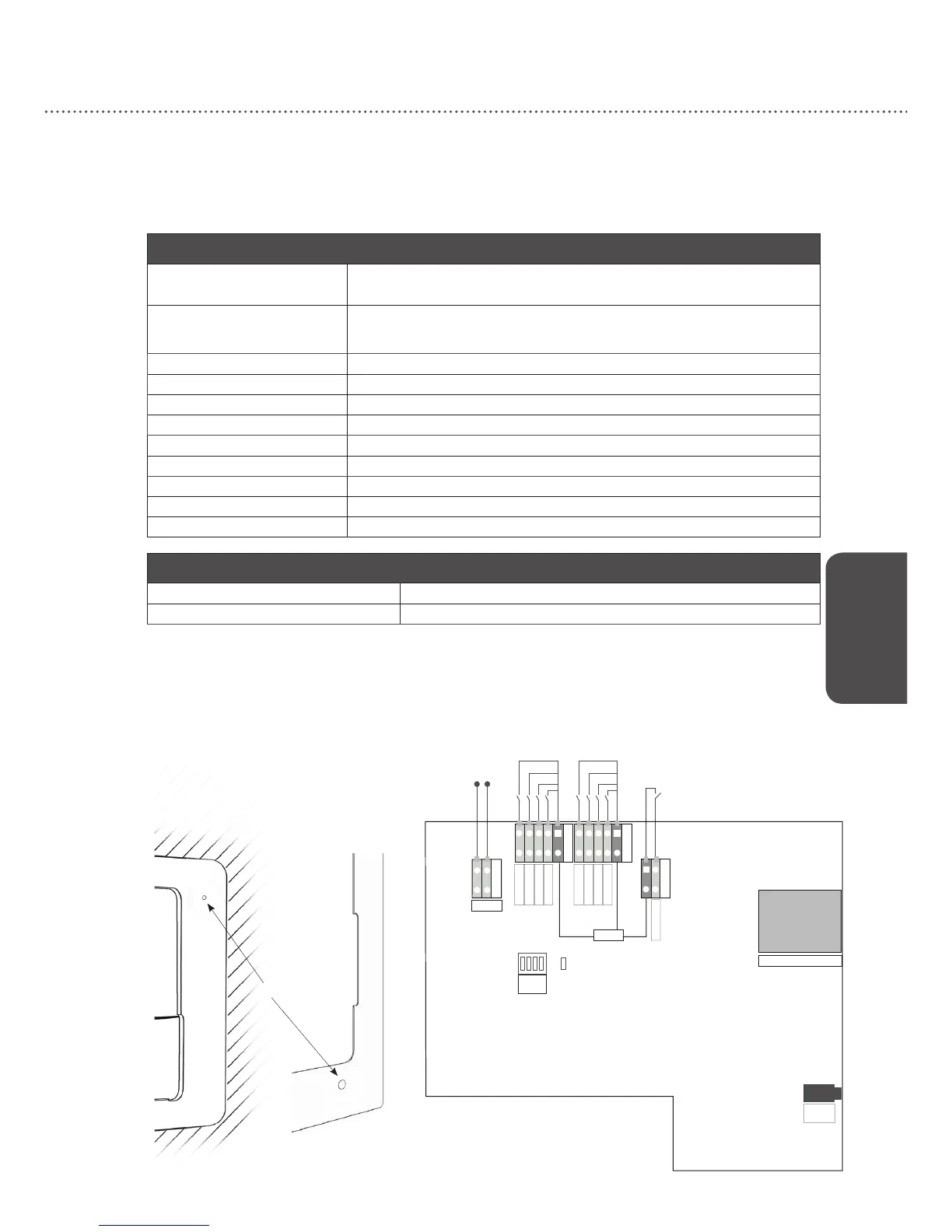

Aperçu des fonctions principales
Veuillez-vous familiariser avec les fonctions principales et les différents éléments
de votre iRoom‘s iDock avant l‘installation:
iDock
miniDock
off
LED
4 3 2 1
on
Relay
GND
Audio
3,5 mm
RJ45 PoE
+
(IEEE802.3at)
DIP
SWITCH
Quick DI 8 Quick DI 7 Quick DI 6 Quick DI 5
Quick DI 0
Quick DI 4 Quick DI 3
Quick DI 2 Quick DI 1
Bouton Home
