27

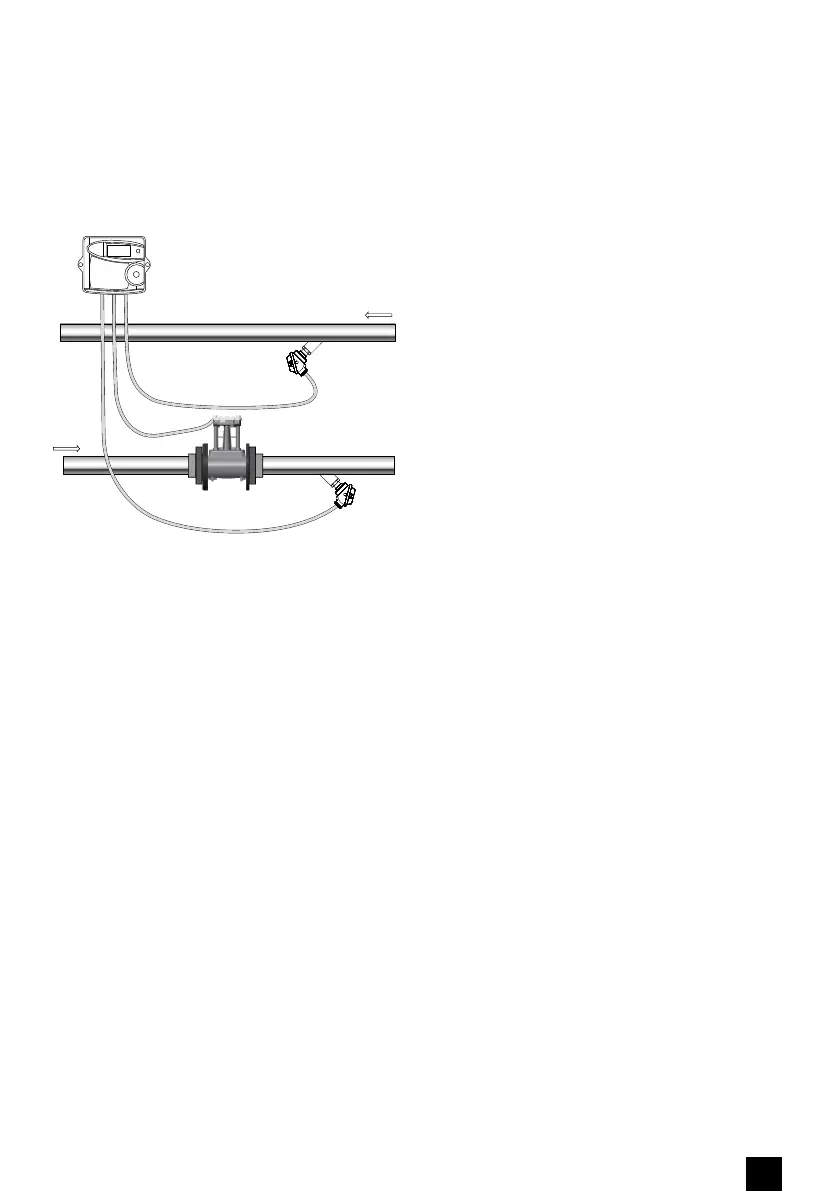

Czujnik temperatury zasilania
Czujnik temperatury powrotu
Przelicznik ciepła
Przetwornik przepływu
Zasilanie
Powrót
3 MONTAŻ PRZETWORNIKA PRZEPŁYWU
3.1 - Warunki pracy, materiały i wymiary
Parametry pracy instalacji ogrzewania lub chłodzenia nie mogą przekroczyć maksymalnego ciśnienia (PMA) i temperatury pracy wska-
zanej na tabliczce znamionowej.
• Maksymalna temperatura pracy: wersja na ogrzewanie 130°C / 150°C (ciągła/chwilowa); wersja na chłód 50°C.
• PMA w ekstremalnych temperaturach:
- PN16 120°C <Maksymalne ciśnienie: 15.2 bar <130°C.
- PN25 120°C <Maksymalne ciśnienie: 23.8 bar <130°C.
Minimalne ciśnienie, aby uniknąć wewnętrznej kawitacji:
• DN65-100
- Dla temperatury cieczy < 90°C: ciśnienie minimalne = 1 bar
- Dla temperatury cieczy ≥ 90°C: ciśnienie minimalne = (ciśnienie minimalne aby utrzymać wodę w stanie ciekłym) + 1 bar
• DN150
- Dla temperatury cieczy < 90°C: ciśnienie minimalne = 2bar
- Dla temperatury cieczy ≥ 90°C: ciśnienie minimalne = (ciśnienie minimalne aby utrzymać wodę w stanie ciekłym) + 1,5 bar
Materiały będące w kontakcie z wodą:
• Uszczelnienia: O-Ring: EPDM (kanał) & FKM.
• Korpus: brąz dla PN16 i PN25, stal nierdzewna dla PN40.
• Wspornik sondy: mosiądz niklowany (PN16 i 25), stal nierdzewna (PN40)
• Kanał pomiarowy, kierownica strumienia (stabilizator): Termo plastik Fenolowy
• Membrana: stal nierdzewna
2.4 - Zastosowanie
Przetwornik przepływu jest jednym z elementów ciepłomierza, który składa się z przetwornika przepływu, przelicznika wskazującego
(np. CF51, CF55 lub innego) i czujników temperatury.
Aby zapewnić poprawny pomiar energii, parametry wejścia impulsowego przelicznika ciepła i wyjścia impulsów przetwornika
przepływu muszą być zgodne (szczegóły na tabliczkach znamionowych obu urządzeń). Przetwornik przepływu należy montować
zawsze zgodnie z lokalizacją podaną na tabliczce znamionowej przelicznika ciepła (ZASILANIE – w rurociągu zasilającym, POWRÓT-
w rurociągu powrotnym).
