3.2 - Zalecenia montażowe
• Nie wolno wykonywać żadnych prac spawalniczych w pobliżu przetwornika przepływu.
• Wszystkie manipulacje typu podnoszenie, przenoszenie itp. należy wykonywać za pomocą specjalnego uchwytu. W przypadku braku
uchwytu czynności te można wykonać ręcznie.
• Przetwornik powinien być przechowywany w opakowaniu do momentu zakończenia wszystkich czynności spawalniczych, czynności
związanych z wykonaniem izolacji termicznej, malowaniem oraz płukaniem instalacji ciepłowniczej.
• Przetwornik należy montować zawsze zgodnie z lokalizacją podaną na tabliczce znamionowej przelicznika ciepła (ZASILANIE - rurociąg
zasilający, POWRÓT- rurociąg powrotny). W celu ułatwienia demontażu i wymiany przetwornika przepływu zaleca się montaż zaworów
odcinających przed i za przetwornikiem oraz dodatkowo kurka spustowego. Przetwornik powinien być zamontowany w miejscu
i pozycji dogodnej dla pracowników obsługi i serwisu.
• Przetwornik może być zainstalowany w obu odcinkach rur poziomych i pionowych, każda pozycja jest dozwolona.
• Pozycja montażu dowolna (poziom, pion, skos), za wyjątkiem pozycji, przy której wewnątrz urządzenia mogą gromadzić się pęcherzyki
powietrza.
• Aluminiowe użebrowanie powinno być widoczne w przypadku izolacji cieplnej. (rys. 1).
• Przy temperaturach medium powyżej 130°C, izolowany przetwornik musi być zamontowany w taki sposób, aby układ elektroniczny
znajdował się obok rury, a nie powyżej (rys. 2).
• Przetwornik przepływu musi być zawsze wypełniony cieczą (rys. 3).
• Zgodnie z certykatem Axonic nie wymaga odcinków prostych przed i za U0D0. Niemniej jednak, jeśli miejsce na to pozwala zaleca się
projektować odcinki proste 5xDN.
• Ciepłomierz musi być zabezpieczony przed wstrząsami i wibracjami, które mogą wystąpić w miejscu montażu. Przy napełnianiu instalacji
ciepłowniczej należy powoli otwierać zawory odcinające.
• Połączenia kołnierzowe muszą być zgodne ze średnicą nominalną DN i nominalnym ciśnieniem PN (wg PN-EN 1092).
Przetwornik należy zamontować w sposób uniemożliwiający przenoszenie drgań i naprężeń z instalacji. Wszystkie śruby mocujące
muszą być dokręcone. Zastosowane elementy takie jak: śruby, nakrętki i uszczelki muszą być zgodne z nominalnym DN oraz
maksymalną dopuszczalną temperaturą i ciśnieniem PN.
• Montaż przetwornika Axonic z ruchomymi kołnierzami (rys. 4).
• Przeliczniki CF51 i CF55 mogą być zamontowane na przetworniku Axonic przy użyciu adaptera będącego na wyposażeniu przelicznika
(rys. 5).
• W celu naprawy lub legalizacji, przetwornik przepływu musi być odesłany do producenta lub autoryzowanego punktu wskazanego
przez producenta.
• Urządzenie musi być wymienione w przypadku wystąpienia pożaru lub wybuchu w jego bliskim sąsiedztwie.

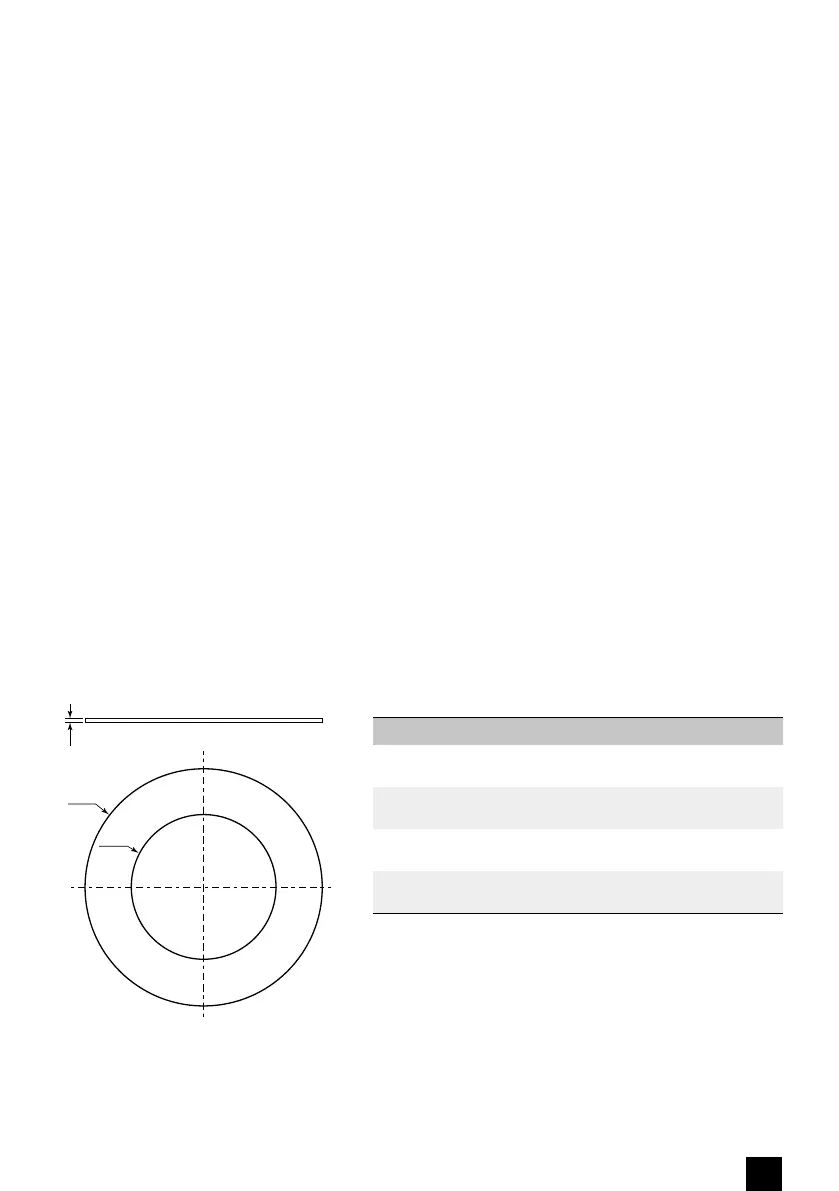

3.3 - Uszczelki
DN PN Nr ref. Typ ø A ø B
65
16-25
40
A4003392
A4003393
IBC
SR
127
109
77
80
16-25
40
A4003441
A4003442
IBC
SR
142
120
89
100
16-25
40
A4003443
A4003444
IBC
SR
168
149
115
150
16-25
40
A4003446
A4003447
IBC
SR
224
203
169
* Grubość zgodnie z PN-EN 1514-1 i informacjami podanymi przez producenta.
2*
øA
øB
