Sensore di temperatura
Sensore di temperatura
Calcolatore
Sensore di flusso
Mandata
Ritorno
3 - MONTAGGIO DEL FLUSSOMETRO
3.1 - Condizioni di esercizio, materiali e dimensioni
I parametri di funzionamento del circuito di riscaldamento o raffreddamento non devono superare la pressione massima
(PMA) e la temperatura di esercizio indicate sulla targhetta.
• Temperatura operativa massima: versione per riscaldamento 130°C/150°C (permanente/accidentale); versione per
raffreddamento 50°C
• PMA a temperature estreme:
- PN16 120°C < pressione massima: 15,2 bar < 130°C
- PN25 120°C < pressione massima: 23,8 bar < 130°C
Pressione minima per evitare la cavitazione interna:
• DN65-100
- Per temperatura del fluido < 90 ° C: pressione minima = 1 bar
- Per temperatura del fluido ≥ 90 ° C: pressione minima = (pressione minima per mantenere l’acqua allo stato liquido) + 1 bar
• DN150
- Per temperatura del fluido <90 ° C: pressione minima = 2 bar
- Per temperatura del fluido ≥90 ° C: pressione minima = (pressione minima per mantenere l’acqua allo stato liquido) + 1,5 bar
Materie prime:
• Materia prima per O-ring: EPDM (canale) & FKM
• Materia prima per la cassa: bronzo per PN16 e 25, acciaio inossidabile per PN40
• Supporto trasduttore: ottonato (PN16 e 25), acciaio inossidabile (PN40)
• Canale di misura, stabilizzatore: fenolo termoplastico
• Membrana: acciaio inossidabile
2.4 - Applicazione

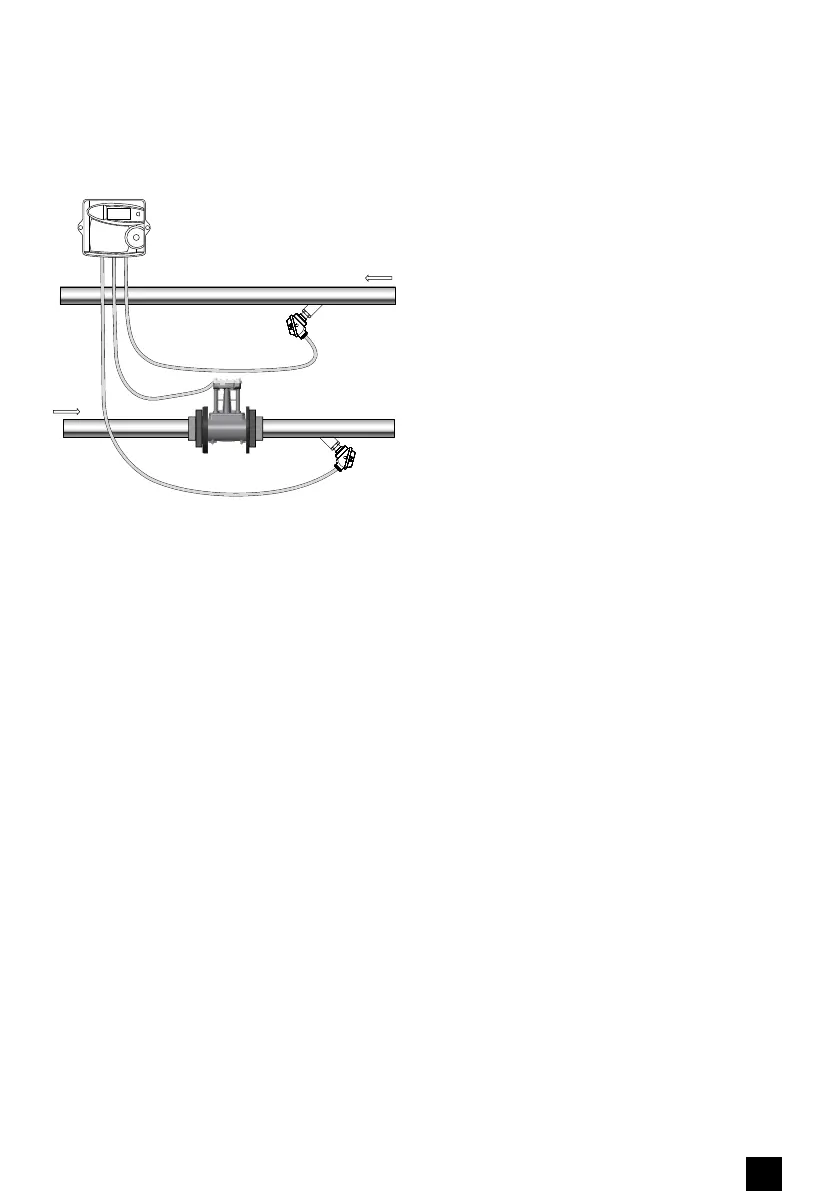

Il flussometro Axonic è una sotto-unità di un sistema di misurazione dell’energia termica composto da flussometro, calco-
latore (es. Itron CF51, CF55, CF800) e coppia di sensori di temperatura. Le specifiche di ingresso del calcolatore e quelle
di uscita del flussometro devono essere conformi tra loro, al fine di garantire la correttezza delle misurazioni: ciò riguarda,
in particolare, il peso impulso del flussometro (L/impulso) e la posizione del flussometro (tratto di mandata o di ritorno). Per
questo si rimanda alle rispettive targhette di entrambe le sotto-unità.
