ITRON Axonic - Page 37

37
3.2 - Istruzioni per il montaggio
• Non eseguire mai lavori di saldatura o foratura nei pressi del contatore. Pericolo potenziale: NON svitare le viti dei sensori in
bronzo o acciaio inossidabile durante il funzionamento!
• Tutte le operazioni di sollevamento dovranno essere eseguite utilizzando gli appositi ganci di sollevamento. In assenza degli
appositi ganci, le operazioni di sollevamento potranno essere eseguite manualmente.
• Lasciare il contatore nella sua confezione originale finché tutte le operazioni di collegamento, isolamento, verniciatura e pulitura
non siano concluse.
• Installare sempre il contatore rispettando la posizione di montaggio indicate sulla targhetta del calcolatore (tratto di mandata
o di ritorno o linea del caldo o del freddo). Si raccomanda di collocare valvole di arresto prima e dopo il sensore di flusso per
semplificare lo smontaggio. Il sensore di flusso deve essere installato in una posizione comoda per il personale di servizio e di
assistenza.
• In caso di isolamento termico, la nervatura in alluminio del comparto elettronico deve essere visibile (vedi fig. 1).
• Per le temperature medie superiori ai 130°C un flussometro con isolamento termico va installato in modo tale che l’elettronica
sia posizionata accanto e non sopra la conduttura (vedi fig. 2). Dopo l’installazione assicurarsi che il sensore di flusso sia
sempre riempito con il liquido (vedi fig. 3).
• In base alla certificazione, non sono richiesti raddrizzatori di flusso sia prima che dopo il sensore di flusso. Tuttavia, se vi è
spazio sufficiente per l’installazione, si raccomanda di prevedere un tratto rettilineo pari a 5xDN.
• Il sensore di flusso può essere installato in tratti orizzontali e verticali della tubazione, ma non in una posizione in cui possano
restare all’interno bolle d’aria.
• Il contatore di calore deve essere protetto da colpi e vibrazioni che si possano verificare nel luogo d’installazione. Quando si
caricano le tubature con acqua, aprire le valvole d’isolamento lentamente.
• Le flange del contatore devono coincidere con il diametro nominale DN e con la pressione nominale PN (in base alla EN
1092) delle rispettive controparti delle tubature. Il contatore non deve essere soggetto a tensioni eccessive causate da tubi o
parti stampate. Le tubature del sistema di riscaldamento vanno fissate in modo sicuro prima e dopo il flussometro. In caso
di collegamenti a flangia, occorre utilizzare e stringere tutti i bulloni. Tutti i bulloni, i dadi e le guarnizioni utilizzati devono essere
conformi al diametro nominale DN, alla pressione PN, ai valori massimi ammissibili per la temperatura e la pressione.
• Installazione di AXONIC con flange mobili (vedi fig. 4).
• I calcolatori CF 51 e CF 55 possono essere applicati al flussometro utilizzando l’adattatore fornito con il flussometro (vedi fig. 5).
• Il dispositivo deve essere sostituito in caso di incendio, o esplosione nelle sue vicinanze.

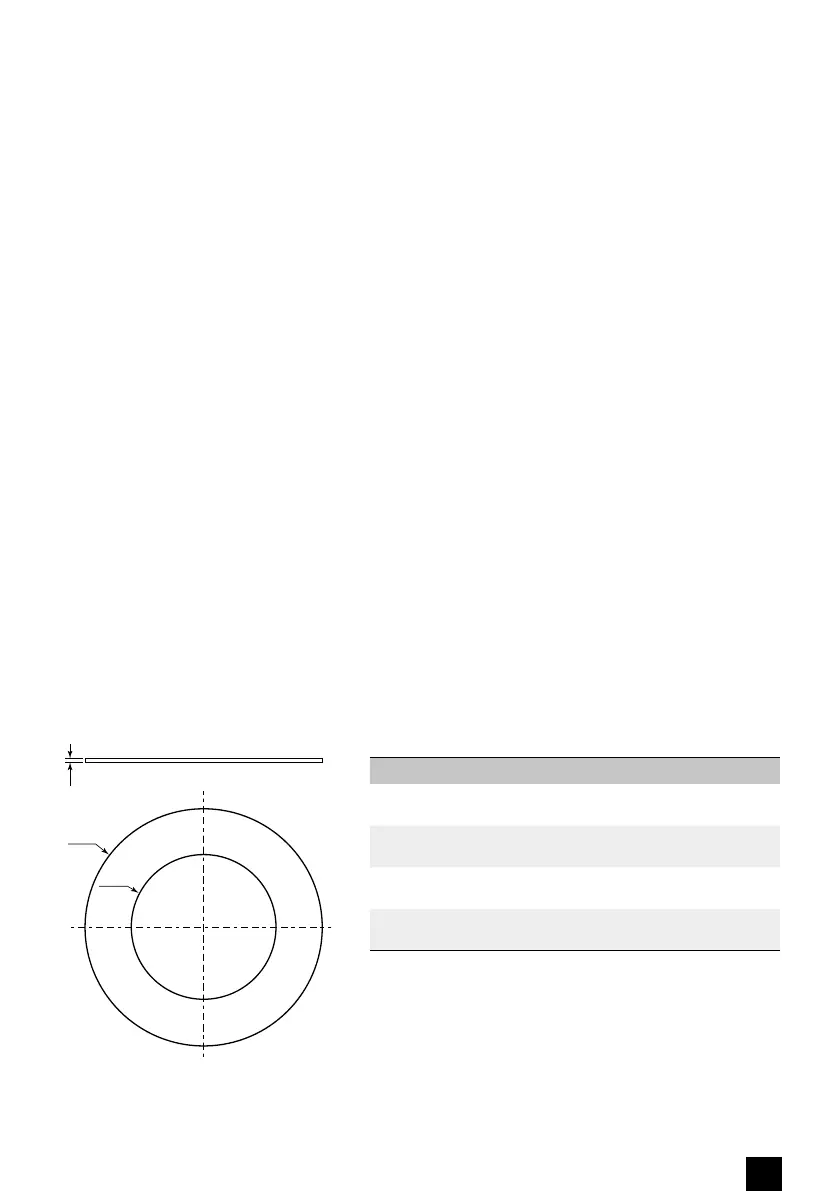

3.3 - Guarnizioni
2*
øA
øB
DN PN Riferimento Tipo ø A ø B
65
16-25
40
A4003392
A4003393
IBC
SR
127
109
77
80
16-25
40
A4003441
A4003442
IBC
SR
142
120
89
100
16-25
40
A4003443
A4003444
IBC
SR
168
149
115
150
16-25
40
A4003446
A4003447
IBC
SR
224
203
169
*Spessore conforme alla NF EN 1514-1 e d’accordo con il fornitore
