43

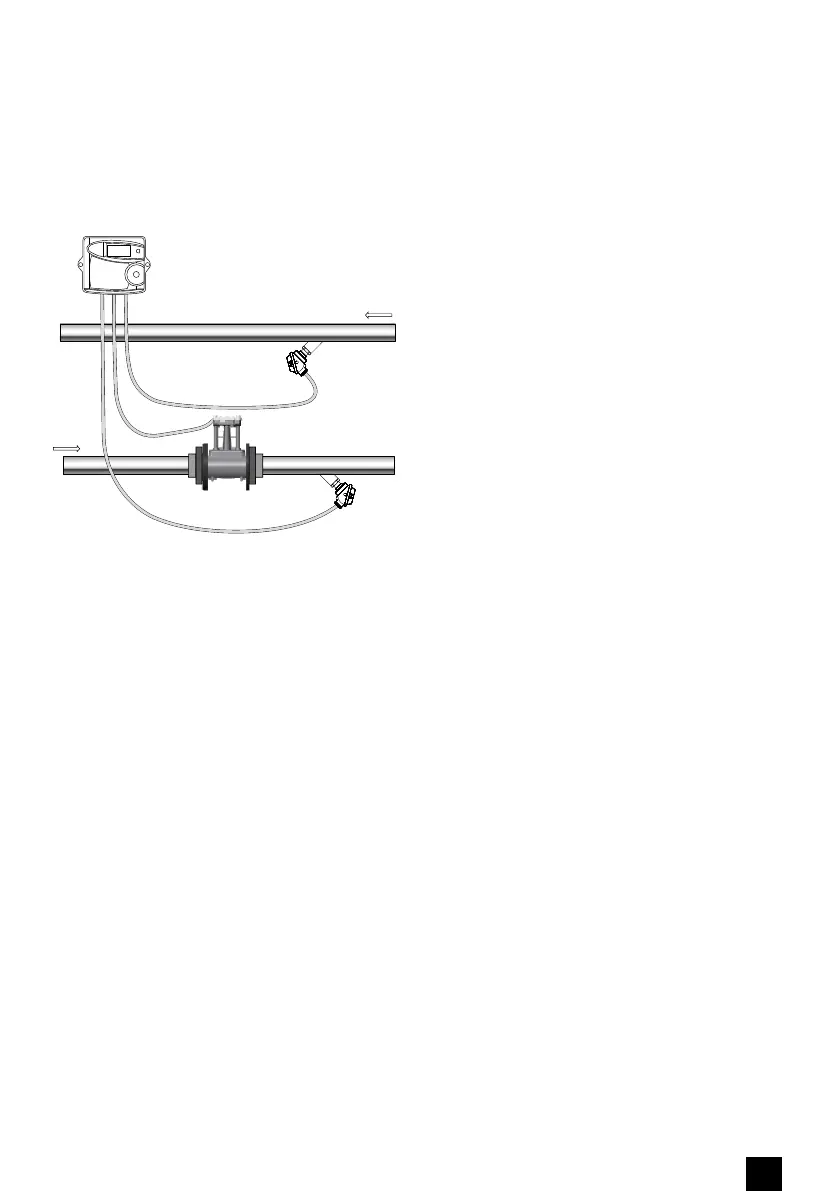

Teplotní čidlo (v případě topení-červená
barva,chlazení-modrá)
Teplotní čidlo (v případě topení-modrá
barva,chlazení-červená)
Vyhodnocovací
jednotka (kalorimetr)
Průtokoměr
Přívodní potrubí
Vratné
potrubí
(zpátečka)
3 MONTÁŽ PRŮTOKOMĚRU
3.1 - Provozní podmínky, materiály a rozměry
Provozní parametry topného nebo chladícího okruhu nesmí překročit maximální tlak (PMA), provozní teplotu, vše je uvedeno na
typovém štítku.
• Maximální provozní teplota: verze teplo 130 ° C / 150 ° C (trvalý / náhodný); verze chlazení 50 ° C
• PMA při extrémních teplotách:
- PN16 120 ° C <Maximální tlak: 15,2 bar <130 ° C
- PN25 120 ° C <Maximální tlak: 23,8 bar <130 ° C
Minimální tlak:
• DN65-100
- Pro teplotu kapaliny < 90°C: minimální tlak = 1 bar
- Pro teplotu kapaliny ≥ 90°C: minimální tlak = (minimální tlak pro udržení vody vkapalném stavu) + 1 bar
• DN150
- Pro teplotu kapaliny < 90°C: minimální tlak = 2 bar
- Pro teplotu kapaliny ≥ 90°C: minimální tlak = (minimální tlak pro udržení vody vkapalném stavu) + 1,5 bar
Materiál:
• O-kroužek: EPDM (channel) & FKM
• Tělo: bronz pro PN16 a 25, z nerezové oceli pro PN40.
• Převodník: poniklovaná mosaz (PN16 a 25), nerezová ocel pro PN40
• Měřicí kanál, stabilizátor: termoplast
• Membrána: nerezová ocel.
2.4 - Aplikace
Průtokoměr Axonic je podsestava pro měření systémů topení a chlazení. V kombinaci s kalorimetrem např. CF51, CF55, CF800 a dvojici
teplotních čidel např. THF105
Pulsní číslo průtokoměru musí být vždy shodné s pulsním číslem kalorimetru.
