45
3.2 - Montážní návod
Nikdy neprovádějte svářečské nebo vrtací práce v blízkosti přístroje. Vlivem vysoké teploty hrozí nevratné poškození !!!
Pro veškerou manipulaci s průtokoměrem musí být použit manipulační úchyt. Pokud není úchyt k dispozici lze s výrobkem
manipulovat ručně.
Potenciální nebezpečí: Neodšroubovávat bronzové snímače nebo šrouby z nerezové oceli během provozu!
Nechte přístroj v originálním obalu, dokud nebyly provedeny všechny připojení, izolační, malířské a úklidové práce.
Vždy instalujte přístroj dle montážní polohy uvedené na typovém štítku hlavice (umístění na přívodním nebo zpětném potrubí). Vždy
je nutná montáž uzavíracích armatur před a za průtokoměrem pro zjednodušení případné demontáže nebo výměny.
Průtokoměr by měl být instalován pokud možno ve výhodné poloze pro servisní a provozní účely.
Elektronika průtokoměru by měla být viditelná v případě, je-li použita tepelná izolace. (Viz obr.1)
Při teplotách nad 130 ° C průtokoměr s tepelnou izolací musí být instalován takovým způsobem, aby elektronika přístroje byla vedle
potrubí a ne nad. (Viz obr . 2). Ujistěte se, že průtokoměrná část je vždy“zavodněna, v opačném případě průtokoměr hlásí poruchu -
vzduch v potrubí a neměří . (Viz obr. 3)
Uklidňující délky před a za průtokoměrem nejsou nutné. Nicméně doporučujeme uklidňující délky 5xDN, pokud je k dispozici
prostor při instalaci.
Průtokoměr může být instalován v horizontálním i vertikálním potrubí, ale ne v pozici tzv.“hlavou dolů”.
Měřič tepla musí být chráněn proti otřesům a vibracím, které mohou vzniknout v místě instalace. Při zprovozňování musí být
uzavírací ventily otevírány pomalu.
Přírubové připojení průtokoměru se musí shodovat se jmenovitou světlostí (DN) a jmenovitého tlaku PN (podle EN 1092),
odpovídající protějškům těchto trubek. Průtokoměr nesmí podléhat přílišným napětím způsobené potrubím nebo tvarových dílů.
Potrubí topného systému musí být upevněno před a za průtokoměrem. V případě přírubových spojů, musí být použity a utaženy
všechny šrouby. Všechny šrouby, matice a těsnění musí být použité v souladu s nominální DN, úroveni tlaku PN a maximálním
přípustným hodnotám.
Instalace průtokoměru s pohyblivými přírubami. (Viz obr . 4)
Kalorimetry CF 51 a CF 55 lze namontovat na průtokoměr pomocí přiloženého adaptéru, který je součástí kalorimetru (Viz obr. 5).
Na opravu nebo výměnu musí být průtokoměr zaslán zpět výrobci nebo opravně pověřenou výrobcem.
V případě požáru či výbuchu v těsné blízkosti průtokoměru musí být průtokoměr vyměněn.

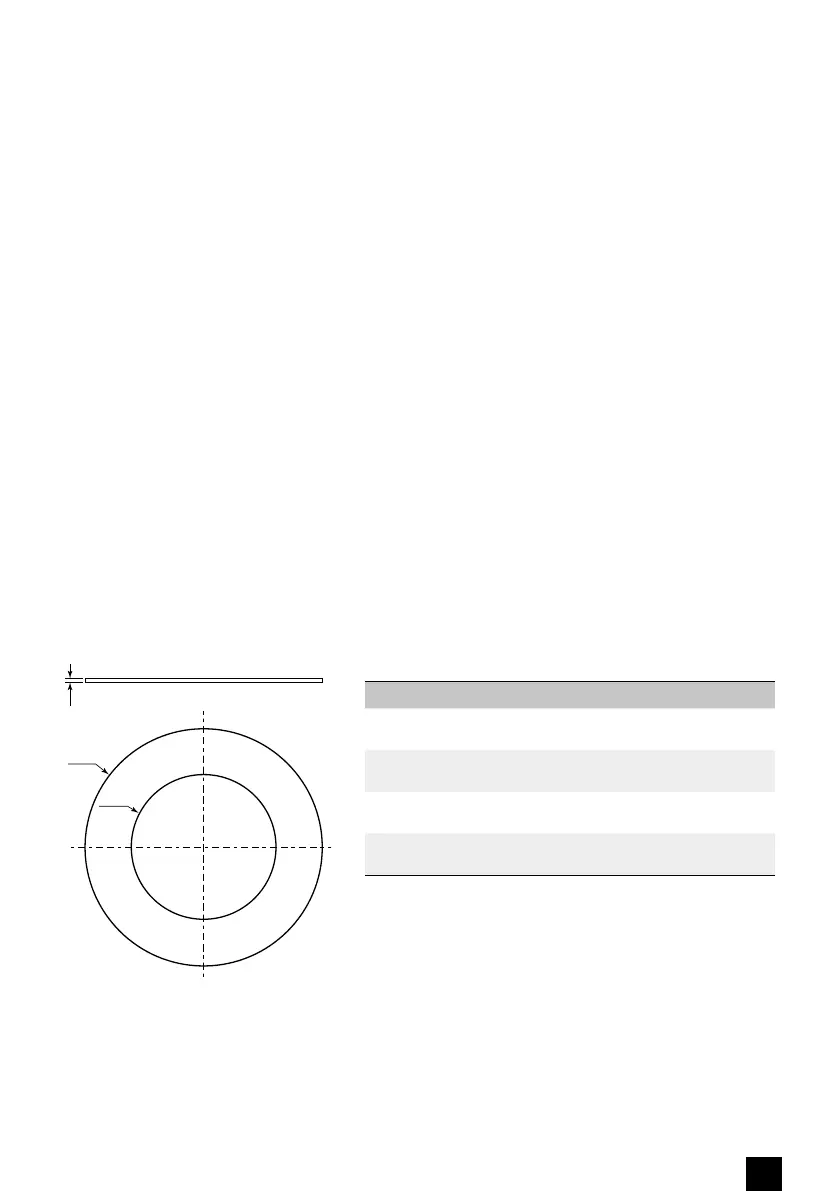

3.3 - Těsnění
2*
øA
øB
DN PN Reference Type ø A ø B
65
16-25
40
A4003392
A4003393
IBC
SR
127
109
77
80
16-25
40
A4003441
A4003442
IBC
SR
142
120
89
100
16-25
40
A4003443
A4003444
IBC
SR
168
149
115
150
16-25
40
A4003446
A4003447
IBC
SR
224
203
169
* Tloušťka dle NF EN 1514-1 a v souladu s dodavatelem
