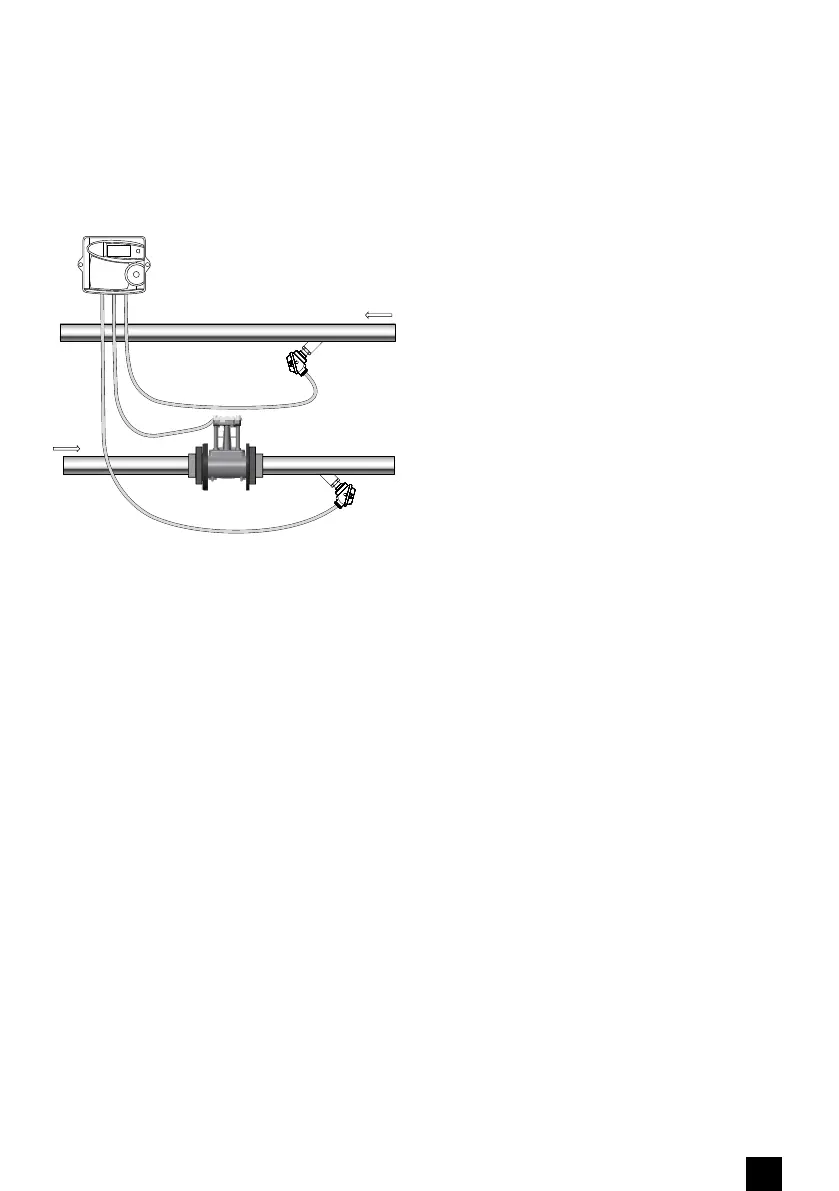

Temperaturno tipalo
Temperaturno tipalo
Računska enota
Merilnik pretoka
Dovod
Povratek
3 MONTAŽA MERILNIKA PRETOKA
3.1 - Obratovalni pogoji, materiali in dimenzije
Obratovalni pogoji ogrevalnega ali hladilnega tokokroga ne smejo presegati, maksimalnega tlaka (PMA) in temperature, navedene na
tipski ploščici.
• Maksimalna obratovalna temperatura: Opcija – ogrevanje 130°C / 150°C (stalna/kratkotrajna); Opcija – hlajenje 50°C
• PMA pri ekstremnih temperaturah:
- PN16 120 ° C <Maksimalni tlak: 15,2 bar <130 ° C
- PN25 120 ° C <Maksimalni tlak: 23,8 bar <130 ° C
Minimalni tlak, s katerim se izogne notranji kavitaciji:
• DN65-100
- Za temperature medija < 90°C: minimalni tlak = 1 bar
- Za temperature medija ≥ 90°C: minimalni tlak = (minimalni tlak za vzdrževanje vode v tekočem stanju) + 1 bar
• DN150
- Za temperature medija < 90°C: minimalni tlak = 2 bara
- Za temperature medija ≥ 90°C: minimalni tlak = (minimalni tlak za vzdrževanje vode v tekočem stanju) + 1,5 bara
Materiali, ki so v stiku z vodo:
• O-ring tesnilo: EPDM (kanal) & FKM
• Ohišje: bron (PN16 in 25), nerjaveče jeklo (PN40).
• Nosilec UZ senzorjev: Zaščitena medenina (PN16 in 25), nerjaveče jeklo
• Merilni kanal; stabilizator: Fenol - termoplastika
• Membrane: Nerjaveče jeklo.
2.4 - Uporaba
Merilnik pretoka Axonic je podsklop toplotnih števcev, ki so sestavljeni iz merilnika pretoka, računske enote (npr.: Itron CF51, CF55, CF800)
in para temperaturnih tipal. Vhodne karakteristike računske enote in izhodne karakteristike merilnika pretoka morajo biti usklajene z
namenom, da se zagotovi pravilno merjenje energije. Navedeno se nanaša predvsem na impulzno vrednost merilnika pretoka (L /
impulz) in mesto vgradnje merilnika pretoka (povratek ali dovod).
